Seri WPS-CA — agen umum Asia-Pasifik

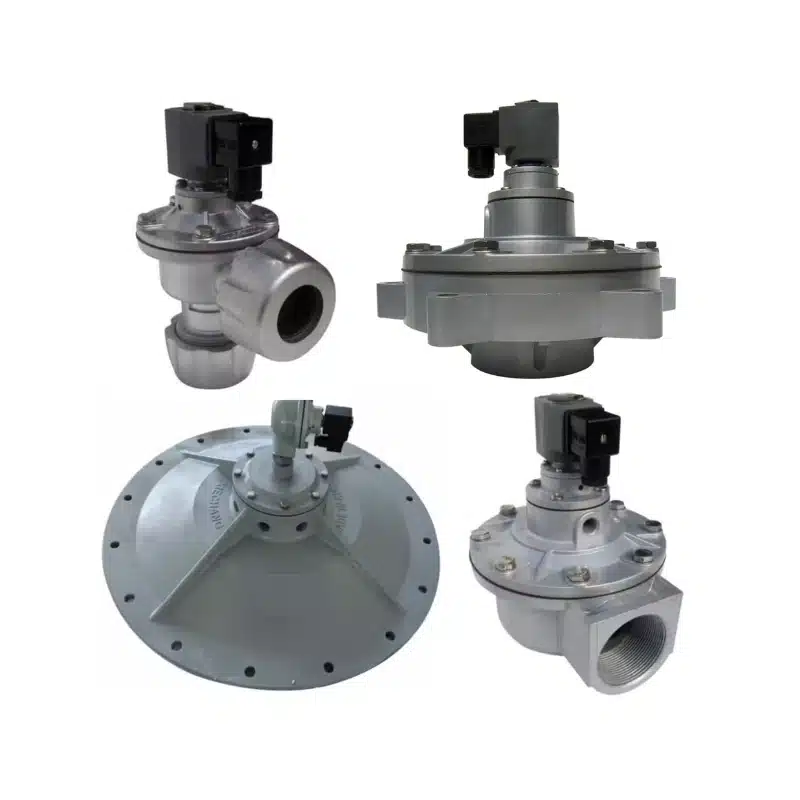

Xiechang® mendistribusikan seri Watson® WPS-CA sebagai agen umum Asia-Pasifik — lini katup pulse premium yang dibangun untuk tugas suhu tinggi dan siklus tinggi, mencakup katup tipe siku DN20 hingga unit slip-on benam DN400 untuk tangki baghouse terbesar.
Spesifikasi operasi universal
Rangkaian model lengkap
Rentang normal −20°C hingga 80°C, rentang suhu tinggi 55°C hingga 180°C · IP65 · tersertifikasi CE / CCC / RoHS · kelembapan relatif ≤85%
| Tipe | No. model | Ukuran (inci) | Ukuran DN | Kelas Ex-proof |
|---|---|---|---|---|
| Siku (right-angle) | WPS-CA/TG20 | G3/4″ | DN20 | Diafragma tunggal |
| Siku (right-angle) | WPS-CA/TG25 | G1″ | DN25 | Diafragma tunggal |
| Siku (right-angle) | WPS-CA/TG40 | G1½″ | DN40 | Diafragma ganda |
| Siku (right-angle) | WPS-CA/TG50 | G2″ | DN50 | Diafragma ganda |
| Siku (right-angle) | WPS-CA/TG62 | G2½″ | DN65 | Diafragma ganda |
| Siku (right-angle) | WPS-CA/TG76 | G3″ | DN76 | Diafragma ganda |
| Mur ulir | WPS-CA/TD20 | G1¼″ | DN20 | Diafragma tunggal |
| Mur ulir | WPS-CA/TD25 | G1¾″ | DN25 | Diafragma tunggal |
| Mur ulir | WPS-CA/TD40 | G2¼″ | DN40 | Diafragma ganda |
| Benam (immersed) | WPS-CA/EG25 | Ulir G1″ | DN25 | Diafragma tunggal |
| Benam (immersed) | WPS-CA/EG40 | Ulir G1½″ | DN40 | Diafragma ganda |
| Benam (immersed) | WPS-CA/EP50 | Slip-on | DN50 | Diafragma ganda |
| Benam (immersed) | WPS-CA/EP62 | Slip-on | DN65 | Diafragma ganda |
| Benam (immersed) | WPS-CA/EP76 | Slip-on | DN80 | Diafragma ganda |
| Benam (immersed) | WPS-CA/EP102.B | Slip-on | DN90 | Diafragma ganda |
| Benam (immersed) | WPS-CA/EP102 | Slip-on | DN100 | Diafragma ganda |
| Benam (immersed) | WPS-CA/EP115 | Slip-on | DN115 | Diafragma ganda |
| Benam (immersed) | WPS-CA/EP200 | Slip-on | DN200 | Diafragma ganda |
| Benam (immersed) | WPS-CA/EP250 | Slip-on | DN250 | Diafragma ganda |
| Benam (immersed) | WPS-CA/EP300 | Slip-on | DN300 | Diafragma ganda |
| Benam (immersed) | WPS-CA/EP350 | Slip-on | DN350 | Diafragma ganda |
| Benam (immersed) | WPS-CA/EP400 | Slip-on | DN400 | Diafragma ganda |
Standar produk
Gambar teknik
Dimensi tersedia berdasarkan permintaanWPS-CA/TG25
| Mounting pitch (top view, horizontal) | 🔒 |
|---|---|
| Flange / body outer diameter ø | 🔒 |
| Overall base width (top view) | 113 [4.45] |
| Inlet flange offset (front view) | 🔒 |
| Outlet flange / base pitch (front view, right) | 27 [1.06] |
| Inlet port center height | 24 [0.94] |
+1 dimensi lainnya
Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja
Dimensi tersedia berdasarkan permintaanWPS-CA/TG40
| Mounting pitch (top view, horizontal) | 🔒 |
|---|---|
| Flange / body outer diameter ø | 🔒 |
| Overall base width (top view) | 131 [5.2] |
| Inlet flange offset (front view) | 🔒 |
| Outlet flange / base pitch (front view, right) | 28 [1.1] |
| Inlet port center height | 34 [1.3] |
+1 dimensi lainnya
Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja
Dimensi tersedia berdasarkan permintaanWPS-CA/TG50
| Mounting pitch (top view, horizontal) | 🔒 |
|---|---|
| Flange / body outer diameter ø | 160 [6.3] |
| Overall base width (top view) | 180 [7.09] |
| Inlet flange offset (front view) | 36 [1.42] |
| Outlet flange / base pitch (front view, right) | 🔒 |
| Inlet port center height | 🔒 |
+1 dimensi lainnya
Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja
Dimensi tersedia berdasarkan permintaanWPS-CA/TG62
| Mounting pitch (top view, horizontal) | 🔒 |
|---|---|
| Flange / body outer diameter ø | 188 [7.4] |
| Overall base width (top view) | 🔒 |
| Inlet flange offset (front view) | 🔒 |
| Outlet flange / base pitch (front view, right) | 37 [1.46] |
| Inlet port center height | 49 [1.93] |
+1 dimensi lainnya
Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja
Dimensi tersedia berdasarkan permintaanWPS-CA/TG76
| Mounting pitch (top view, horizontal) | 🔒 |
|---|---|
| Flange / body outer diameter ø | 🔒 |
| Overall base width (top view) | 🔒 |
| Outlet flange offset (front view, left of pair) | 38 [1.5] |
| Outlet flange / base pitch (front view, right) | 45 [1.77] |
| Inlet port center height | 59 [2.32] |
+1 dimensi lainnya
Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja
Basis pengetahuan
Seri WPS-F memiliki sertifikat Ex GYB25.2393X (Ex mb IIC T4 Gb / IIIC T130°C Db) sesuai GB/T 3836, berlaku 2025–2030.
Katup benam Watson® WPS-CA/EP102.B (3.5") bekerja pada tekanan kerja 0.2–0.6 MPa, tekanan semburan yang disarankan 0.3–0.4 MPa, lebar pulse 80–150 ms, dengan tangki udara 700–800 L (diameter ≥14") yang melayani luas filter 72–100 m² (18–25 kantong hingga ∮160×8000 mm).
Watson® WPS-F-CA/TG adalah katup pulse explosion-proof ulir dalam dengan ukuran TG25 (1") hingga TG76 (3"). Katup ini beroperasi pada 2–6 bar, DC24V atau AC220V/50Hz, 22 W, IP65, dengan penandaan explosion-proof Ex mb ⅡC T4 Gb / Ex mD 21 T130 °C Db.
Watson® WPS-CA/EP adalah katup pulse tekanan ultra-rendah berdiameter besar dengan ukuran EP200 (8") hingga EP400 (16"). Katup ini beroperasi hanya pada 0.05–0.1 MPa dengan diafragma tiga tingkat, DC24V (AC220V/50Hz), 1.2A (0.5A), −25~100 °C, dengan kelas proteksi IP, dan cocok untuk suplai udara hemat energi dari blower Roots.
