Instrumen kontrol pulse jet SXC-C5A1-8-L

Instrumen kontrol pulse jet SXC-C5A1-8-L

1 gambar

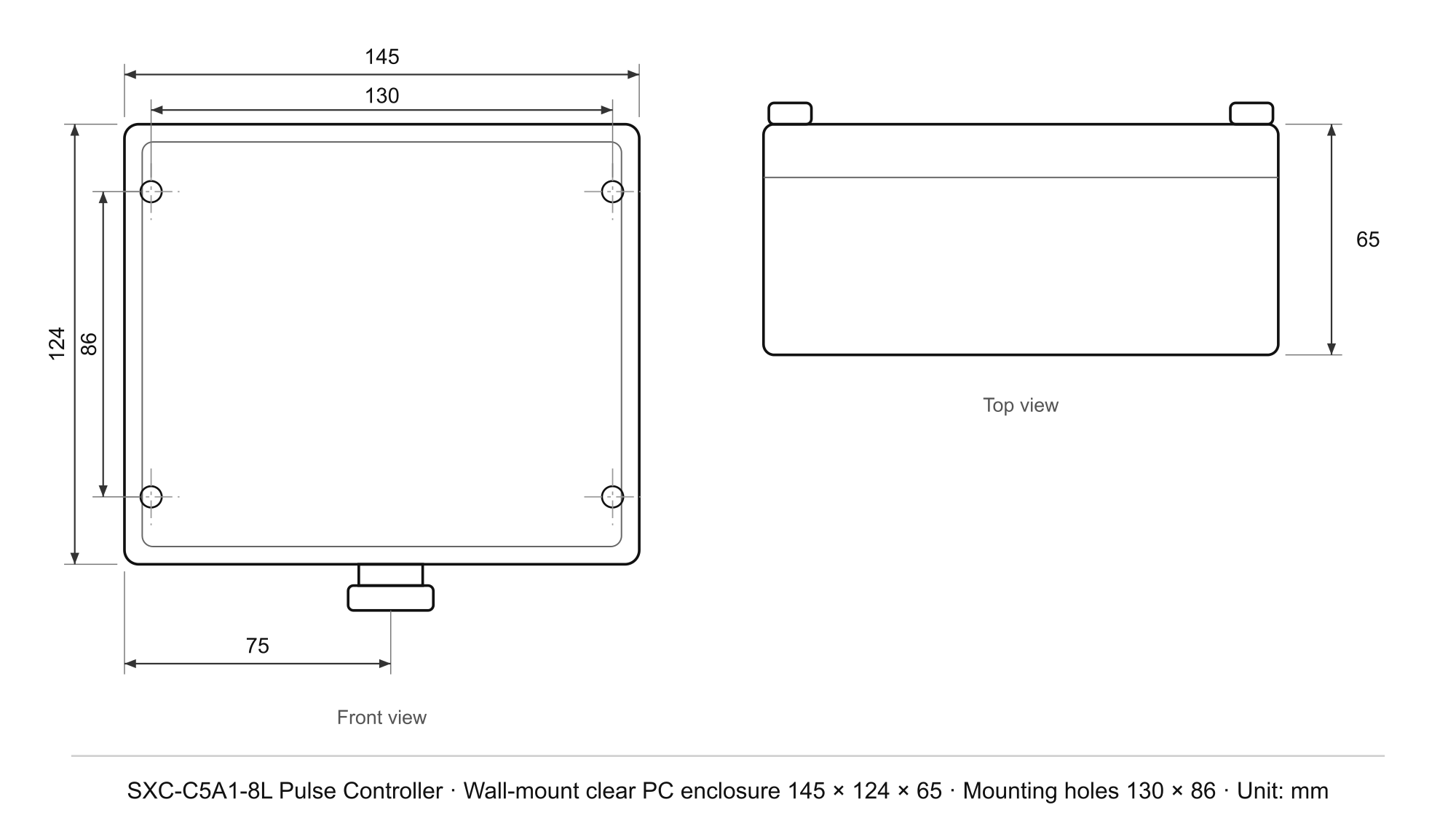

SXC-C5A1-8L · 1–8 kanal · kontroler pulse — Gambar enclosure & pemasangan🔍 Klik untuk memperbesar

SXC-C5A1-8L

SXC-C5A1-8L · 1–8 kanal · kontroler pulse — Gambar enclosure & pemasangan

Clear PC plastic (wall-mount)

Overall width145 mm
Overall height124 mm
Depth65 mm
Mounting hole spacing (W)130 mm
Mounting hole spacing (H)86 mm
Cable entry offset from left75 mm
Butuh diagram pengkabelan atau PDF manual?
  • Enclosure PC bening gantung dinding dengan cable gland di bagian bawah
  • Digambar ulang sebagai vektor dari manual pabrik edisi 2025-10

Katup pulse baghouse

Katup pulse baghouse

5 gambar
WPS-CA/TG25 · katup tipe siku (right-angle) — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/TG25

WPS-CA/TG25 · katup tipe siku (right-angle) — Gambar Pemasangan

Mounting pitch (top view, horizontal)🔒
Flange / body outer diameter ø🔒
Overall base width (top view)🔒
Inlet flange offset (front view)🔒
Outlet flange / base pitch (front view, right)27 [1.06]
Inlet port center height24 [0.94]
Overall height136 [5.35]
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/TG40 · katup tipe siku (right-angle) — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/TG40

WPS-CA/TG40 · katup tipe siku (right-angle) — Gambar Pemasangan

Mounting pitch (top view, horizontal)🔒
Flange / body outer diameter ø🔒
Overall base width (top view)🔒
Inlet flange offset (front view)🔒
Outlet flange / base pitch (front view, right)28 [1.1]
Inlet port center height34 [1.3]
Overall height180 [7.1]
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/TG50 · katup tipe siku (right-angle) — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/TG50

WPS-CA/TG50 · katup tipe siku (right-angle) — Gambar Pemasangan

Mounting pitch (top view, horizontal)🔒
Flange / body outer diameter ø160 [6.3]
Overall base width (top view)180 [7.09]
Inlet flange offset (front view)36 [1.42]
Outlet flange / base pitch (front view, right)🔒
Inlet port center height🔒
Overall height🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/TG62 · katup tipe siku (right-angle) — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/TG62

WPS-CA/TG62 · katup tipe siku (right-angle) — Gambar Pemasangan

Mounting pitch (top view, horizontal)🔒
Flange / body outer diameter ø🔒
Overall base width (top view)🔒
Inlet flange offset (front view)🔒
Outlet flange / base pitch (front view, right)37 [1.46]
Inlet port center height49 [1.93]
Overall height226 [8.9]
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/TG76 · katup tipe siku (right-angle) — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/TG76

WPS-CA/TG76 · katup tipe siku (right-angle) — Gambar Pemasangan

Mounting pitch (top view, horizontal)🔒
Flange / body outer diameter ø🔒
Overall base width (top view)🔒
Outlet flange offset (front view, left of pair)🔒
Outlet flange / base pitch (front view, right)45 [1.77]
Inlet port center height59 [2.32]
Overall height250 [9.84]
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

Katup pulse baghouse explosion-proof tipe benam DCF-F-Y

Katup pulse baghouse explosion-proof tipe benam DCF-F-Y

9 gambar
DCF-F-Y-62S · 2.5" · katup pulse explosion-proof tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-Y-62S

DCF-F-Y-62S · 2.5" · katup pulse explosion-proof tipe benam (immersed) — Gambar pemasangan

2.5" · flange

Overall height196 mm
Flange outer diameterØ208 mm
Bolt circle diameterØ188 mm
Port diameterØ75.5 mm
Seat bolt circleØ148 mm
Inlet height35 mm
Flange thickness25 mm
Nozzle flange diameterØ230 mm
Nozzle bolt circleØ152 mm
Nozzle bore diameterØ75 mm
Nozzle pipe diameterØ76 mm
Nozzle pipe outer diameter🔒
Nozzle depth🔒
O ring🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas burr
  • Oleskan gemuk atau vaselin pada dinding pipa saat pemasangan
DCF-F-Y-102S · 4" · katup pulse explosion-proof tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-Y-102S

DCF-F-Y-102S · 4" · katup pulse explosion-proof tipe benam (immersed) — Gambar pemasangan

4" · flange

Overall height🔒
Flange outer diameter🔒
Bolt circle diameter🔒
Port diameterØ114 mm
Seat bolt circleØ177 mm
Inlet height35 mm
Flange thickness27 mm
Nozzle flange diameterØ249 mm
Nozzle bolt circleØ180 mm
Nozzle bore diameterØ113 mm
Nozzle pipe diameterØ114 mm
Nozzle pipe outer diameterØ194 mm
Nozzle depth45 mm
O ring112 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas burr
  • Oleskan gemuk atau vaselin pada dinding pipa saat pemasangan
DCF-F-Y-115S · 4.5" · katup pulse explosion-proof tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-Y-115S

DCF-F-Y-115S · 4.5" · katup pulse explosion-proof tipe benam (immersed) — Gambar pemasangan

4.5" · flange

Overall height217.3 mm
Flange outer diameterØ239 mm
Bolt circle diameterØ239 mm
Port diameterØ202.2 mm
Seat bolt circleØ210.2 mm
Inlet height35 mm
Flange thickness27 mm
Nozzle flange diameterØ265 mm
Nozzle bolt circleØ205 mm
Nozzle bore diameterØ126 mm
Nozzle pipe diameter🔒
Nozzle pipe outer diameterØ194 mm
Nozzle depth🔒
O ring🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas burr
  • Oleskan gemuk atau vaselin pada dinding pipa saat pemasangan
DCF-F-Y-40S · 1.5" · katup pulse ulir luar explosion-proof — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-Y-40S

DCF-F-Y-40S · 1.5" · katup pulse ulir luar explosion-proof — Gambar pemasangan

1.5" · G1½"

Overall height🔒
Flange diameter🔒
Port diameterØ48 mm
Seat bolt circleØ73 mm
Inlet height40 mm
Mounting flange diameterØ112 mm
Opening diameterØ74 mm
Opening boreØ45 mm
Opening depth🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Lilitkan pita PTFE pada ulir pipa keluar saat pemasangan
DCF-F-Y-50S · 2" · katup pulse tipe benam (immersed) explosion-proof — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-Y-50S

DCF-F-Y-50S · 2" · katup pulse tipe benam (immersed) explosion-proof — Gambar pemasangan

2" · flange

Overall height188 mm
Flange outer diameterØ180 mm
Bolt circle diameter🔒
Port diameterØ60.5 mm
Seat bolt circleØ122 mm
Inlet height30 mm
Flange thickness25 mm
Nozzle flange diameterØ202 mm
Nozzle bolt circle🔒
Nozzle bore diameter🔒
Nozzle pipe diameterØ63 mm
Nozzle pipe outer diameterØ127 mm
Nozzle depth45 mm
O ring58 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Oleskan gemuk atau vaselin pada dinding pipa saat pemasangan
DCF-F-Y-76S(O-ring standar) · 3" · katup pulse tipe benam (immersed) explosion-proof — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-Y-76S(standard O-ring)

DCF-F-Y-76S(O-ring standar) · 3" · katup pulse tipe benam (immersed) explosion-proof — Gambar pemasangan

3" · flange

Overall height200 mm
Flange outer diameterØ227 mm
Bolt circle diameterØ200 mm
Port diameterØ89.5 mm
Seat bolt circleØ174.6 mm
Inlet height35 mm
Flange thickness27 mm
Nozzle flange diameterØ249 mm
Nozzle bolt circleØ164 mm
Nozzle bore diameterØ89 mm
Nozzle pipe diameter🔒
Nozzle pipe outer diameter🔒
Nozzle depth45 mm
O ring🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Oleskan gemuk atau vaselin pada dinding pipa saat pemasangan
DCF-F-Y-76S(O-ring khusus) · 3" · katup pulse tipe benam (immersed) explosion-proof — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-Y-76S(special O-ring)

DCF-F-Y-76S(O-ring khusus) · 3" · katup pulse tipe benam (immersed) explosion-proof — Gambar pemasangan

3" · flange

Overall height200 mm
Flange outer diameter🔒
Bolt circle diameter🔒
Port diameter🔒
Seat bolt circleØ174.6 mm
Inlet height35 mm
Flange thickness27 mm
Nozzle flange diameterØ249 mm
Nozzle bolt circleØ164 mm
Nozzle bore diameterØ89 mm
Nozzle pipe diameterØ89 mm
Nozzle pipe outer diameterØ180 mm
Nozzle depth45 mm
O ring87 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Oleskan gemuk atau vaselin pada dinding pipa saat pemasangan
DMY-F-II-80 · DN80 (3") · katup pulse tipe benam (immersed) explosion-proof (dengan pipa semprot / flensa bulkhead) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DMY-F-II-80

DMY-F-II-80 · DN80 (3") · katup pulse tipe benam (immersed) explosion-proof (dengan pipa semprot / flensa bulkhead) — Gambar pemasangan

DN80 (3") · flange

Overall height187 mm
Air pocket pipe diameterØ168 mm
Spray pipe diameterØ89 mm
Spray pipe inner diameter🔒
Flange outer diameterØ224 mm
Flange bolt circleØ198 mm
Flange mid diameterØ185 mm
Flange boreØ168.2 mm
Flange width🔒
Flange thickness🔒
Seat face height17 mm
Nozzle depth45 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Flensa kantong udara (air pocket) mengikuti standar G5010-58, gunakan flensa datar setebal 20mm
  • Kantong udara harus menggunakan pipa baja seamless Φ168 dengan tebal dinding 3≤δ≤5mm
  • Dimensi permukaan datar antara flensa dan pipa semprot harus dijaga pada 17±1mm
  • Jarak dari flensa datar ke tepi atas pipa seamless Φ168 harus ≥14mm
  • Lubang pada sisi dinding pipa semprot harus di-chamfer 2×30°
  • Oleskan pelumas vaselin pada permukaan hasil permesinan pipa semprot untuk mencegah O-ring rusak/bocor saat penekanan masuk secara paksa

Katup pulse baghouse tipe siku DCF-Z

Katup pulse baghouse tipe siku DCF-Z

9 gambar

Katup pulse benam (immersed)

Katup pulse benam (immersed)

15 gambar
WPS-CA/EP102 · katup tipe benam (immersed) — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/EP102

WPS-CA/EP102 · katup tipe benam (immersed) — Gambar Pemasangan

Overall length (valve)🔒
Diaphragm cover flange OD🔒
Inner bolt/ring diameter🔒
Diaphragm bore🔒
Cover thickness / lip🔒
Solenoid/pilot boss offset27 [1.06]
Mounting flange face to body35 [1.36]
Base offset (2nd)40 [1.57]
Front view outer bolt-circle / envelope🔒
Bolt circle diameter (bcd)🔒
Mounting hole pattern🔒
Exit-pipe outer flange OD🔒
Exit-pipe flange OD (2nd)🔒
Exit-pipe step ø🔒
Exit-pipe bore ø🔒
Exit-pipe key dimension (tol)🔒
Exit-pipe inner clearance ø🔒
Exit-pipe seat ø🔒
Exit-pipe flange thickness🔒
Chamfer🔒
Surface finish🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP102.B · katup tipe benam (immersed) — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/EP102.B

WPS-CA/EP102.B · katup tipe benam (immersed) — Gambar Pemasangan

Overall length (valve)🔒
Diaphragm cover flange OD🔒
Inner ring diameter🔒
Diaphragm ring ø🔒
Diaphragm bore🔒
Cover thickness / lip🔒
Solenoid/pilot boss offset🔒
Mounting flange face to body🔒
Base offset (2nd)🔒
Front view outer envelope🔒
Bolt circle diameter (bcd)🔒
Mounting hole pattern🔒
Exit-pipe flange ODØ227 [8.94]
Exit-pipe key dimension🔒
Exit-pipe bore ø🔒
Exit-pipe seat ø🔒
Exit-pipe key ø (tol)🔒
Exit-pipe flange thickness45 [1.77]
Chamfer3*30°
Surface finish🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP102.B · katup tipe benam (immersed) — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/EP102.B

WPS-CA/EP102.B · katup tipe benam (immersed) — Gambar Pemasangan

Overall length (valve)🔒
Diaphragm cover flange OD🔒
Inner ring diameter🔒
Diaphragm ring ø🔒
Diaphragm bore🔒
Cover thickness / lip🔒
Solenoid/pilot boss offset🔒
Mounting flange face to body🔒
Base offset (2nd)🔒
Front view outer envelope🔒
Bolt circle diameter (bcd)🔒
Mounting hole pattern🔒
Exit-pipe flange OD🔒
Exit-pipe key dimension🔒
Exit-pipe bore ø🔒
Exit-pipe seat ø🔒
Exit-pipe key ø (tol)🔒
Exit-pipe flange thickness45 [1.77]
Chamfer3*30°
Surface finish1.6 and 3.2
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP115 · katup tipe benam (immersed) — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/EP115

WPS-CA/EP115 · katup tipe benam (immersed) — Gambar Pemasangan

Overall length (valve)🔒
Diaphragm cover flange ODØ239 [9.41]
Inner ring diameter🔒
Diaphragm ring ø🔒
Diaphragm bore🔒
Cover/top boss offset🔒
Mounting flange face to body🔒
Base offset (2nd)🔒
Front view envelope261 [10.276]
Front view outer flangeØ239 [Ø9.41]
Mounting hole pattern🔒
Exit-pipe outer flange OD🔒
Exit-pipe flange OD (2nd)🔒
Exit-pipe step ø🔒
Exit-pipe seat ø🔒
Exit-pipe key ø (tol)🔒
Exit-pipe inner clearance ø🔒
Exit-pipe flange thickness🔒
Chamfer🔒
Surface finish🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP50 · katup tipe benam (immersed) — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/EP50

WPS-CA/EP50 · katup tipe benam (immersed) — Gambar Pemasangan

Overall length (valve)188 [7.4]
Mounting flange ODØ180 [7.09]
Ring øØ130 [5.12]
Diaphragm/seat ø🔒
Seat bore ø (tol)🔒
Cover/top boss offset🔒
Solenoid/pilot boss offset🔒
Mounting flange face to body🔒
Base offset (2nd)🔒
Front view envelope🔒
Bolt circle diameter (bcd)🔒
Mounting hole pattern🔒
Exit-pipe outer flange OD🔒
Exit-pipe flange OD (2nd)🔒
Exit-pipe step ø🔒
Exit-pipe seat bore ø (tol)🔒
Exit-pipe outer body ø🔒
Exit-pipe inner bore ø🔒
Exit-pipe flange thickness🔒
Chamfer🔒
Surface finish🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP62 · katup tipe benam (immersed) — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/EP62

WPS-CA/EP62 · katup tipe benam (immersed) — Gambar Pemasangan

Overall length (valve)🔒
Mounting flange OD🔒
Ring ø🔒
Diaphragm ø🔒
Seat bore ø (tol)🔒
Cover/top boss offset🔒
Solenoid/pilot boss offset🔒
Mounting flange face to body🔒
Base offset (2nd)🔒
Front view envelope🔒
Bolt circle diameter (bcd)🔒
Mounting hole pattern🔒
Exit-pipe outer flange OD🔒
Exit-pipe flange OD (2nd)🔒
Exit-pipe step øØ152 [5.98]
Exit-pipe body ø🔒
Exit-pipe bore ø (tol)🔒
Exit-pipe flange thickness🔒
Chamfer3*30°
Surface finish3.2
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP76 · katup tipe benam (immersed) — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/EP76

WPS-CA/EP76 · katup tipe benam (immersed) — Gambar Pemasangan

Overall height (valve incl. solenoid)🔒
Diaphragm cover flange OD🔒
Ring ø🔒
Inner ring ø🔒
Seat/diaphragm bore ø🔒
Cover/side boss offset🔒
Mounting flange face to body🔒
Base offset (2nd)🔒
Top-view envelope🔒
Bolt circle diameter (bcd)🔒
Mounting hole pattern🔒
Exit-pipe outer flange ODØ249
Exit-pipe flange OD (2nd)🔒
Exit-pipe step ø🔒
Exit-pipe key bore ø (tol)🔒
Exit-pipe seat ø🔒
Exit-pipe bore ø🔒
Exit-pipe flange thickness🔒
Chamfer3*30°
Surface finish3.2
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP76 · katup tipe benam (immersed) — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/EP76

WPS-CA/EP76 · katup tipe benam (immersed) — Gambar Pemasangan

Overall height (valve incl. solenoid)🔒
Diaphragm cover flange OD🔒
Ring ø🔒
Inner ring ø🔒
Cover/side boss offset27 [1.06]
Mounting flange face to body35 [1.38]
Base offset (2nd)🔒
Top-view envelope249 [9.8]
Bolt circle diameter (bcd)🔒
Mounting hole pattern🔒
Exit-pipe outer flange OD🔒
Exit-pipe flange OD (2nd)🔒
Exit-pipe step ø🔒
Exit-pipe key bore ø (tol)🔒
Exit-pipe seat ø🔒
Exit-pipe bore ø🔒
Exit-pipe flange thickness🔒
Chamfer🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EG25 · katup tipe benam (immersed) — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/EG25

WPS-CA/EG25 · katup tipe benam (immersed) — Gambar Pemasangan

Overall length (valve)140 [5.51]
Inlet flange/hub ODØ59 [2.32]
Port bore ø🔒
ThreadG1"
Top boss offset🔒
Mounting flange face to body🔒
Front-view body ø🔒
Exit-pipe outer ø🔒
Exit-pipe thread🔒
Exit-pipe chamfer🔒
Exit-pipe wall/step🔒
Exit-pipe engagement length🔒
Valve opening size (bore)🔒
Valve opening slot radius🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EG40 · katup tipe benam (immersed) — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/EG40

WPS-CA/EG40 · katup tipe benam (immersed) — Gambar Pemasangan

Overall length (valve)🔒
Inlet flange/hub OD🔒
Port bore ø🔒
Thread (inlet)🔒
Top boss offset🔒
Mounting flange face to body🔒
Front-view body ø🔒
Exit-pipe outer ø🔒
Exit-pipe thread🔒
Exit-pipe chamfer🔒
Exit-pipe wall/step3 [0.12]
Exit-pipe engagement length25 [0.98]
Valve opening size (bore)🔒
Valve opening slot radiusR4 [R0.16]
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP200 · 8 inci · katup besar tekanan ultra-rendah — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/EP200

WPS-CA/EP200 · 8 inci · katup besar tekanan ultra-rendah — Gambar Pemasangan

8 inch

Overall outer / mounting flange ODΦ490 [Φ19.29]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ435 [Φ17.13]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]
Center / lower height (toleranced)🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP250 · 10 inci · katup besar tekanan ultra-rendah — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/EP250

WPS-CA/EP250 · 10 inci · katup besar tekanan ultra-rendah — Gambar Pemasangan

10 inch

Overall outer / mounting flange ODΦ600 [Φ23.62]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ512 [Φ20.16]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]
Center / lower height (toleranced)🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP300 · 12 inci · katup besar tekanan ultra-rendah — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/EP300

WPS-CA/EP300 · 12 inci · katup besar tekanan ultra-rendah — Gambar Pemasangan

12 inch

Overall outer / mounting flange ODΦ730 [Φ28.74]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ616 [Φ24.25]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]
Center / lower height🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP350 · 14 inci · katup besar tekanan ultra-rendah — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/EP350

WPS-CA/EP350 · 14 inci · katup besar tekanan ultra-rendah — Gambar Pemasangan

14 inch

Overall outer / mounting flange ODΦ842 [Φ33.15]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ716 [Φ28.19]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]
Center / lower height (toleranced)🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP400 · 16 inci · katup besar tekanan ultra-rendah — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/EP400

WPS-CA/EP400 · 16 inci · katup besar tekanan ultra-rendah — Gambar Pemasangan

16 inch

Overall outer / mounting flange ODΦ940 [Φ37.01]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ806 [Φ31.73]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)🔒
Center / lower height50 [1.97]
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

Katup pulse besar 8-16 inci DMY-III

Katup pulse besar 8-16 inci DMY-III

5 gambar
DMY-III-250C · 10 inci · katup pulse tekanan rendah tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DMY-III-250C

DMY-III-250C · 10 inci · katup pulse tekanan rendah tipe benam (immersed) — Gambar pemasangan

10 inch · flange (16-M12 bolts)

Outer flange diameter🔒
Bolt circle diameter🔒
Bolt holes🔒
Flange thickness20 mm
Mounting height40 mm
Spray tube diameterØ275 mm
Spray tube wall10 mm
Outlet diameterØ512 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Pegas besar tidak boleh dalam posisi miring saat pemasangan

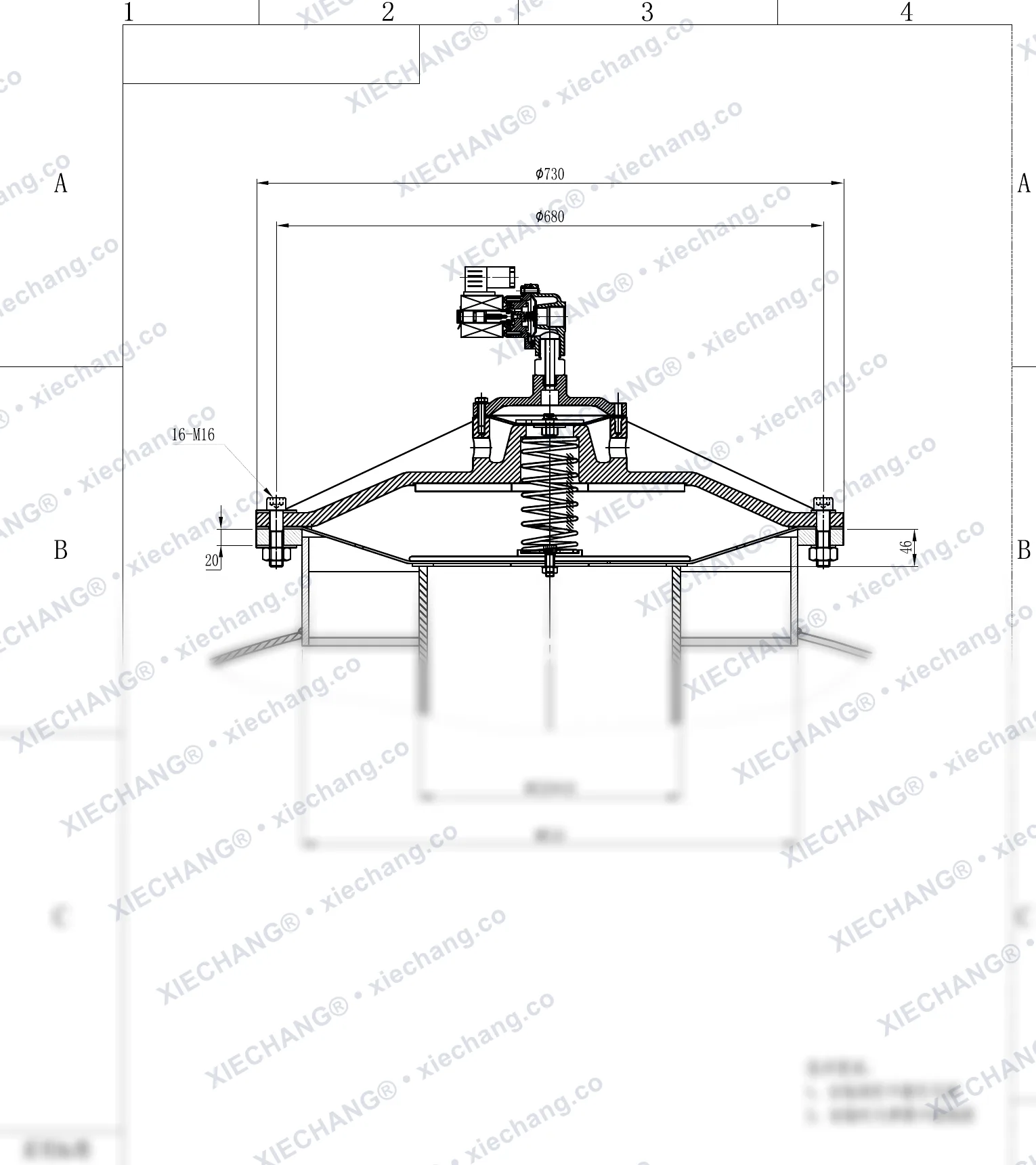

DMY-III-300C · 12 inci · katup pulse tekanan rendah tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DMY-III-300C

DMY-III-300C · 12 inci · katup pulse tekanan rendah tipe benam (immersed) — Gambar pemasangan

12 inch · flange (16-M16 bolts)

Outer flange diameterØ730 mm
Bolt circle diameterØ680 mm
Bolt holes16-M16
Flange thickness20 mm
Mounting height46 mm
Spray tube diameter🔒
Spray tube wall🔒
Outlet diameter🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Pegas besar tidak boleh dalam posisi miring saat pemasangan
DMY-III-350C · 14 inci · katup pulse tekanan rendah tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DMY-III-350C

DMY-III-350C · 14 inci · katup pulse tekanan rendah tipe benam (immersed) — Gambar pemasangan

14 inch · flange (20-M20 bolts)

Outer flange diameterØ842 mm
Bolt circle diameterØ780 mm
Bolt holes20-M20
Flange thickness20 mm
Mounting height🔒
Spray tube diameterØ356 mm
Spray tube wall🔒
Outlet diameter🔒
Outlet wall8 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Pegas besar tidak boleh dalam posisi miring saat pemasangan
DMY-III-400C · 16 inci · katup pulse tekanan rendah tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DMY-III-400C

DMY-III-400C · 16 inci · katup pulse tekanan rendah tipe benam (immersed) — Gambar pemasangan

16 inch · flange (24-M24 bolts)

Outer flange diameter🔒
Bolt circle diameter🔒
Outlet diameterØ806 mm
Spray tube diameter🔒
Spray tube wall10 mm
Mounting height50 mm
Flange thickness20 mm
Bolt holes24-M24

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Pegas besar tidak boleh dalam posisi miring saat pemasangan
DMY-III-200C · 8 inci · katup pulse tekanan rendah tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DMY-III-200C

DMY-III-200C · 8 inci · katup pulse tekanan rendah tipe benam (immersed) — Gambar pemasangan

8 inch · flange (12-M10 bolts)

Outer flange diameter🔒
Bolt circle diameter🔒
Bolt holes12-M10
Flange thickness🔒
Mounting height35 mm
Spray tube diameterØ220 mm
Spray tube wall10 mm
Outlet diameterØ435 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Pegas besar tidak boleh dalam posisi miring saat pemasangan

Katup pulse explosion-proof

Katup pulse explosion-proof

3 gambar
DCF-F-Y-102S · 4" · katup pulse tipe benam (immersed) explosion-proof — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-Y-102S

DCF-F-Y-102S · 4" · katup pulse tipe benam (immersed) explosion-proof — Gambar pemasangan

4" · flange

Mounting spacing225 mm
Overall height211 mm
Flange diameterØ227 mm
Inner step 1191 mm
Inner step 2177 mm
Inner boreØ114 mm
Bolt circle diameterØ215 mm
Base length249 mm
Flange thickness27 mm
Seat height 135 mm
Seat height 240 mm
Lip6.5 mm
Nozzle outer249 mm
Nozzle flange227 mm
Nozzle step🔒
Nozzle bore🔒
Nozzle pipe114 mm
Nozzle pipe wall🔒
Nozzle base194 mm
Nozzle height219 mm
Nozzle bolt holes12
Nozzle flange thk20 mm
Nozzle lip15 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Oleskan gemuk atau vaselin pada dinding nozel saat pemasangan
  • Pemasangan: sejajarkan keluaran katup dengan nozel dan tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang (diagonal)
DMY-F-II-80 · II-80 (sekitar 3") · katup pulse tipe benam (immersed) explosion-proof — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DMY-F-II-80

DMY-F-II-80 · II-80 (sekitar 3") · katup pulse tipe benam (immersed) explosion-proof — Gambar pemasangan

II-80 (approx 3") · flange

Mounting spacing212 mm
Overall height198 mm
Seat height 138 mm
Seat height 252 mm
Seal boreØ85.5 mm
Inner step88 mm
Body flange165 mm
Bolt circle diameterØ224 mm
Face width204 mm
Spud flange185 mm
Nozzle outer🔒
Nozzle flange198 mm
Nozzle step🔒
Nozzle bore🔒
Nozzle pipe89 mm
Nozzle pipe wall5.5 mm
Nozzle flange thk20 mm
Nozzle lip17 mm
Nozzle depth40 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Oleskan gemuk atau vaselin pada dinding nozel saat pemasangan
  • Pemasangan: sejajarkan keluaran katup dengan nozel dan tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang (diagonal)
DCF-F-YQ-76S(O-ring standar) · 3" · katup pulse kompak tipe benam (immersed) explosion-proof — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-YQ-76S(standard O-ring)

DCF-F-YQ-76S(O-ring standar) · 3" · katup pulse kompak tipe benam (immersed) explosion-proof — Gambar pemasangan

3" · flange

Mounting spacing195 mm
Overall height🔒
Seat height 1🔒
Seat height 2🔒
Inner boreØ94 mm
Body flange158 mm
Outer flange182 mm
Bolt circle diameterØ200 mm
Face width188 mm
Nozzle outer200 mm
Nozzle flange182 mm
Nozzle step164 mm
Nozzle boreØ89 mm
Nozzle pipe89 mm
Nozzle pipe wall4.5 mm
Nozzle base168 mm
Nozzle flange thk25 mm
Nozzle depth35 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Oleskan gemuk atau vaselin pada dinding nozel saat pemasangan
  • Pemasangan: sejajarkan keluaran katup dengan nozel dan tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang (diagonal)

Katup pulse explosion-proof tipe lurus DCF-F-T

Katup pulse explosion-proof tipe lurus DCF-F-T

3 gambar

Katup pulse explosion-proof tipe siku DCF-F-Z

Katup pulse explosion-proof tipe siku DCF-F-Z

8 gambar
DCF-F-Z-102S.B · 4" (DN102) · katup pulse tipe siku (right-angle) explosion-proof — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-Z-102S.B

DCF-F-Z-102S.B · 4" (DN102) · katup pulse tipe siku (right-angle) explosion-proof — Gambar pemasangan

4" (DN102) · G3½"

Overall height275.3 mm
Body offset38 mm
Inlet center height73 mm
Outlet center height38 mm
Flange diameter🔒
Bolt circle diameter🔒
Base width🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Lilitkan pita PTFE pada ulir pipa masuk/keluar saat pemasangan
DCF-F-2L-B · 3/4" · katup pulse tipe siku (right-angle) explosion-proof (2L-B) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-2L-B

DCF-F-2L-B · 3/4" · katup pulse tipe siku (right-angle) explosion-proof (2L-B) — Gambar pemasangan

3/4" · G3/4"

Overall height185 mm
Inlet length24 mm
Outlet center height low82 mm
Outlet center height high105 mm
Outlet diameter🔒
Flange diameterØ90 mm
Bolt circle diameter🔒
Base width🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Lilitkan pita PTFE pada ulir pipa masuk saat pemasangan
DCF-F-Z-40S · 1½" (DN40) · katup pulse tipe siku (right-angle) explosion-proof — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-Z-40S

DCF-F-Z-40S · 1½" (DN40) · katup pulse tipe siku (right-angle) explosion-proof — Gambar pemasangan

1½" (DN40) · G1½"

Overall height🔒
Body offset🔒
Inlet center height🔒
Outlet center height28 mm
Flange diameterØ112 mm
Bolt circle diameterØ75 mm
Base width131 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Lilitkan pita PTFE pada ulir pipa masuk/keluar saat pemasangan
DCF-F-Z-62S · 2½" (DN62) · katup pulse tipe siku (right-angle) explosion-proof — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-Z-62S

DCF-F-Z-62S · 2½" (DN62) · katup pulse tipe siku (right-angle) explosion-proof — Gambar pemasangan

2½" (DN62) · G2½"

Overall height226 mm
Body offset🔒
Inlet center height🔒
Outlet center height🔒
Flange diameterØ188 mm
Bolt circle diameterØ110 mm
Base width204 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Lilitkan pita PTFE pada ulir pipa masuk/keluar saat pemasangan

Katup pulse explosion-proof ulir luar DCF-F-ZM

Katup pulse explosion-proof ulir luar DCF-F-ZM

3 gambar
DCF-F-ZM-40S · 1½" · katup pulse explosion-proof tipe siku ulir luar — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-ZM-40S

DCF-F-ZM-40S · 1½" · katup pulse explosion-proof tipe siku ulir luar — Gambar pemasangan

1½" · male thread

Inlet tube outer diameterØ48 mm
Inlet tube boreØ45.5 mm
Port seat depth30 mm
Connector length64 mm
Port spacing116 mm
Overall length🔒
Overall height236 mm
Port center height92 mm
Outlet height🔒
Outlet pipe diameter🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Dimensi lubang pipa masuk udara tercantum: Φ48 luar / Φ45.5 dalam, chamfer 3×30°, cincin baja pemosisi menentukan posisi dudukan katup
  • Dilengkapi koil solenoid explosion-proof
DCF-F-ZM-20 · 3/4" · katup pulse explosion-proof tipe siku ulir luar — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-ZM-20

DCF-F-ZM-20 · 3/4" · katup pulse explosion-proof tipe siku ulir luar — Gambar pemasangan

3/4" · male thread

Inlet tube outer diameterØ27 mm
Inlet tube boreØ25 mm
Port seat depth🔒
Connector length38 mm
Port spacing80 mm
Overall length118 mm
Overall height162 mm
Port center height58 mm
Outlet height🔒
Outlet pipe diameter🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Dimensi lubang pipa masuk udara tercantum: Φ27 luar / Φ25 dalam, chamfer 3×30°, cincin baja pemosisi menentukan posisi dudukan katup
  • Dilengkapi koil solenoid explosion-proof
DCF-F-ZM-25 · 1" · katup pulse explosion-proof tipe siku ulir luar — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-ZM-25

DCF-F-ZM-25 · 1" · katup pulse explosion-proof tipe siku ulir luar — Gambar pemasangan

1" · male thread

Inlet tube outer diameter🔒
Inlet tube boreØ32 mm
Port seat depth🔒
Connector length🔒
Port spacing93 mm
Overall length139 mm
Overall height192 mm
Port center height83 mm
Outlet height53 mm
Outlet pipe diameterØ34 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Dimensi lubang pipa masuk udara tercantum: Φ34 luar / Φ32 dalam, chamfer 3×30°, cincin baja pemosisi menentukan posisi dudukan katup
  • Dilengkapi koil solenoid explosion-proof

Katup pulse flameproof Ex db

Katup pulse flameproof Ex db

23 gambar
DMY-F2-II-80 · II-80 (sekitar 3") · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DMY-F2-II-80

DMY-F2-II-80 · II-80 (sekitar 3") · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan

II-80 (approx 3") · flange

Mounting spacing212 mm
Overall height240 mm
Seat height 138 mm
Seat height 252 mm
Seal boreØ85.5 mm
Inner step88 mm
Body flange165 mm
Outer flange198 mm
Bolt circle diameter🔒
Face width🔒
Spud flange185 mm
Nozzle outer224 mm
Nozzle flange198 mm
Nozzle step168 mm
Nozzle boreØ85 mm
Nozzle pipe89 mm
Nozzle pipe wall5.5 mm
Nozzle flange thk20 mm
Nozzle lip17 mm
Nozzle depth🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Lapisi dinding nozel dengan gemuk (grease) atau vaselin saat pemasangan
  • Pemasangan: sejajarkan outlet katup dengan nozel dan tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80C Db
DCF-F2-Y-102S.B(O-ring khusus) · 3½" · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-Y-102S.B(special O-ring)

DCF-F2-Y-102S.B(O-ring khusus) · 3½" · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan

3½" · flange

Mounting spacing225 mm
Overall height254 mm
Flange thickness🔒
Seat height 1🔒
Seat height 243 mm
Inner boreØ103 mm
Body flange160 mm
Mid flange176.5 mm
Outer flange227 mm
Bolt circle diameterØ200 mm
Base length249 mm
Nozzle flange227 mm
Nozzle step 1181 mm
Nozzle step 2172 mm
Nozzle boreØ101.5 mm
Nozzle pipe108 mm
Nozzle pipe wall7 mm
Nozzle base180 mm
Nozzle height219 mm
Nozzle flange thk20 mm
Nozzle lip🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Lapisi dinding nozel dengan gemuk (grease) atau vaselin saat pemasangan
  • Pemasangan: sejajarkan outlet katup dengan nozel dan tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80C Db
DCF-F2-Y-102S.B(O-ring standar) · 3½" · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-Y-102S.B(standard O-ring)

DCF-F2-Y-102S.B(O-ring standar) · 3½" · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan

3½" · flange

Mounting spacing225 mm
Overall height254 mm
Flange thickness27 mm
Seat height 135 mm
Seat height 243 mm
Inner boreØ103 mm
Body flange160 mm
Mid flange176.5 mm
Outer flange227 mm
Bolt circle diameterØ200 mm
Base length🔒
Nozzle flange🔒
Nozzle step 1181 mm
Nozzle step 2172 mm
Nozzle boreØ102 mm
Nozzle pipe108 mm
Nozzle pipe wall7 mm
Nozzle base180 mm
Nozzle height219 mm
Nozzle flange thk20 mm
Nozzle lip🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Lapisi dinding nozel dengan gemuk (grease) atau vaselin saat pemasangan
  • Pemasangan: sejajarkan outlet katup dengan nozel dan tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80C Db
DCF-F2-Y-102S · 4" · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-Y-102S

DCF-F2-Y-102S · 4" · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan

4" · flange

Mounting spacing225 mm
Overall height255 mm
Flange thickness27 mm
Lip6.5 mm
Seat height 135 mm
Seat height 240 mm
Inner boreØ114 mm
Body flange177 mm
Mid flange191 mm
Outer flange227 mm
Bolt circle diameterØ215 mm
Base length249 mm
Face width221 mm
Nozzle outer249 mm
Nozzle flange227 mm
Nozzle step 1195 mm
Nozzle step 2180 mm
Nozzle bore🔒
Nozzle pipe🔒
Nozzle pipe wall🔒
Nozzle base194 mm
Nozzle height219 mm
Nozzle flange thk20 mm
Nozzle lip15 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Lapisi dinding nozel dengan gemuk (grease) atau vaselin saat pemasangan
  • Pemasangan: sejajarkan outlet katup dengan nozel dan tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80C Db
DCF-F2-Y-25 · 1" · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-Y-25

DCF-F2-Y-25 · 1" · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan

1" · G1"

Overall height174 mm
Mounting spacing130 mm
Seat height 140 mm
Seat height 233 mm
Lip13 mm
Outlet boreØ35 mm
Body diameterØ66 mm
Bolt circle diameterØ96 mm
Spud opening40 mm
Seat boreØ31 mm
Seat pipe🔒
Seat pipe wall🔒
Seat depth🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Oleskan pelumas gemuk (grease) atau vaselin pada ulir saat pemasangan
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80C Db
DCF-F2-Y-40S · 1½" · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-Y-40S

DCF-F2-Y-40S · 1½" · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan

1½" · G1½"

Overall height223 mm
Mounting spacing130 mm
Seat height 141 mm
Seat height 240 mm
Lip16 mm
Outlet boreØ48.5 mm
Body diameter🔒
Bolt circle diameter🔒
Face diameter🔒
Spud opening71 mm
Seat boreØ44.7 mm
Seat pipe48 mm
Seat pipe wall5 mm
Seat depth25 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Oleskan pelumas gemuk (grease) atau vaselin pada ulir saat pemasangan
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80C Db
DCF-F2-Y-50S · 2" · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-Y-50S

DCF-F2-Y-50S · 2" · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan

2" · flange

Mounting spacing185 mm
Overall height225 mm
Flange thickness25 mm
Lip7 mm
Seat height 130 mm
Seat height 241 mm
Inner boreØ60.5 mm
Body flange122 mm
Mid flange130 mm
Outer flange180 mm
Bolt circle diameterØ160 mm
Base length202 mm
Nozzle outer202 mm
Nozzle flange180 mm
Nozzle step🔒
Nozzle bore🔒
Nozzle pipe🔒
Nozzle pipe wall5 mm
Nozzle base127 mm
Nozzle height180 mm
Nozzle flange thk20 mm
Nozzle lip14 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Lapisi dinding nozel dengan gemuk (grease) atau vaselin saat pemasangan
  • Pemasangan: sejajarkan outlet katup dengan nozel dan tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80C Db
DCF-F2-Y-62S · 2½" · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-Y-62S

DCF-F2-Y-62S · 2½" · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan

2½" · flange

Mounting spacing🔒
Overall height240 mm
Flange thickness🔒
Lip🔒
Seat height 135 mm
Seat height 244 mm
Inner boreØ75.5 mm
Body flange148 mm
Mid flange158 mm
Outer flange208 mm
Bolt circle diameterØ188 mm
Base length230 mm
Nozzle outer230 mm
Nozzle flange208 mm
Nozzle step 1169.5 mm
Nozzle step 2152 mm
Nozzle boreØ75 mm
Nozzle pipe76 mm
Nozzle pipe wall4 mm
Nozzle base168 mm
Nozzle height202 mm
Nozzle flange thk20 mm
Nozzle lip14 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Lapisi dinding nozel dengan gemuk (grease) atau vaselin saat pemasangan
  • Pemasangan: sejajarkan outlet katup dengan nozel dan tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80C Db
DCF-F2-Y-76S(O-ring khusus) · 3" · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-Y-76S(special O-ring)

DCF-F2-Y-76S(O-ring khusus) · 3" · katup pulse tipe benam (immersed) flameproof — Gambar Pemasangan

3" · flange

Mounting spacing🔒
Overall height🔒
Flange thickness🔒
Seat height 135 mm
Seat height 243 mm
Inner boreØ89.5 mm
Body flange160 mm
Mid flange174.6 mm
Outer flange227 mm
Bolt circle diameterØ200 mm
Base length249 mm
Nozzle outer249 mm
Nozzle flange227 mm
Nozzle step 1181 mm
Nozzle step 2164 mm
Nozzle boreØ88 mm
Nozzle pipe89 mm
Nozzle pipe wall4.5 mm
Nozzle base180 mm
Nozzle height219 mm
Nozzle flange thk20 mm
Nozzle lip11 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Lapisi dinding nozel dengan gemuk (grease) atau vaselin saat pemasangan
  • Pemasangan: sejajarkan outlet katup dengan nozel dan tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80C Db
DCF-F2-Y-76S(O-ring standar) · 3" · katup pulse tipe benam (immersed) explosion-proof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-Y-76S(standard O-ring)

DCF-F2-Y-76S(O-ring standar) · 3" · katup pulse tipe benam (immersed) explosion-proof — Gambar Pemasangan

3" · flange

Overall height254 mm
Inlet flange height27 mm
Neck height35 mm
Flange thickness43 mm
Neck diameterØ89.5 mm
Body diameter🔒
Mid flange diameterØ174.6 mm
Flange diameterØ227 mm
Bolt circle diameterØ200 mm
Base width249 mm
Base height219 mm
Mounting spacing225 mm
Nozzle outer diameterØ249 mm
Nozzle flange diameterØ227 mm
Nozzle step 1181 mm
Nozzle step 2164 mm
Nozzle boreØ89 mm
Nozzle pipe outer diameterØ180 mm
Nozzle pipe wallΦ89×4.5
O ringΦ87×5.6
Bolt holes flange🔒
Bolt holes base🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Tidak boleh ada burr di lokasi pemasangan
  • Oleskan gemuk (grease) atau petroleum jelly pada dinding tabung semprot (spray tube) saat pemasangan
  • Pemasangan: sejajarkan outlet katup dengan tabung semprot, tekan lurus ke bawah ke tangki udara, lalu kencangkan baut pemasangan secara menyilang
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-YA-76S · 3" · katup pulse tipe benam (immersed) explosion-proof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-YA-76S

DCF-F2-YA-76S · 3" · katup pulse tipe benam (immersed) explosion-proof — Gambar Pemasangan

3" · flange

Neck diameterØ89 mm
Mid diameterØ187.5 mm
Flange diameterØ220 mm
Bolt circle diameterØ220 mm
Base height🔒
Mounting spacing🔒
Nozzle outer diameter🔒
Nozzle step 1187.5 mm
Nozzle step 2170 mm
Nozzle seat87.7 mm
Nozzle pipe wallΦ89×4.5
Nozzle flange pipeΦ180×4.5
O ringΦ100×5.7
Bolt holes8-Φ11

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Tidak boleh ada burr di lokasi pemasangan
  • Oleskan gemuk (grease) atau petroleum jelly pada dinding tabung semprot (spray tube) saat pemasangan
  • Pemasangan: sejajarkan outlet katup dengan tabung semprot, tekan lurus ke bawah ke tangki udara, lalu kencangkan baut pemasangan secara menyilang
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-YQ-76S(O-ring standar) · 3" · katup pulse tipe benam (immersed) kompak explosion-proof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-YQ-76S(standard O-ring)

DCF-F2-YQ-76S(O-ring standar) · 3" · katup pulse tipe benam (immersed) kompak explosion-proof — Gambar Pemasangan

3" · flange (8-M8)

Overall height240 mm
Inlet height41 mm
Flange thickness🔒
Neck diameterØ94 mm
Body diameterØ158 mm
Flange diameterØ182 mm
Bolt circle diameterØ200 mm
Base width188 mm
Mounting spacing🔒
Nozzle outer diameter🔒
Nozzle step 1182 mm
Nozzle step 2164 mm
Nozzle boreØ89 mm
Nozzle pipe wallΦ89×4.5
Nozzle pipe outer diameterØ168 mm
Nozzle seat height35 mm
O ringΦ87×5.6
Bolt holes8-M8

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Tidak boleh ada burr di lokasi pemasangan
  • Oleskan gemuk (grease) atau petroleum jelly pada dinding tabung semprot (spray tube) saat pemasangan
  • Pemasangan: sejajarkan outlet katup dengan tabung semprot, tekan lurus ke bawah ke tangki udara, lalu kencangkan baut pemasangan secara menyilang
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-YQ-76S(O-ring khusus) · 3" · katup pulse tipe benam (immersed) kompak explosion-proof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-YQ-76S(special O-ring)

DCF-F2-YQ-76S(O-ring khusus) · 3" · katup pulse tipe benam (immersed) kompak explosion-proof — Gambar Pemasangan

3" · flange (8-M8)

Overall height240 mm
Inlet height41 mm
Flange thickness56 mm
Neck diameterØ94 mm
Body diameterØ158 mm
Flange diameterØ182 mm
Bolt circle diameterØ200 mm
Base width🔒
Mounting spacing🔒
Nozzle outer diameter🔒
Nozzle step 1182 mm
Nozzle step 2164 mm
Nozzle seat88 mm
Nozzle pipe wallΦ89×4.5
Nozzle pipe outer diameterØ168 mm
Nozzle seat height35 mm
O ringΦ87×6
Bolt holes8-M8

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Tidak boleh ada burr di lokasi pemasangan
  • Oleskan gemuk (grease) atau petroleum jelly pada dinding tabung semprot (spray tube) saat pemasangan
  • Pemasangan: sejajarkan outlet katup dengan tabung semprot, tekan lurus ke bawah ke tangki udara, lalu kencangkan baut pemasangan secara menyilang
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-Z-20 · ¾" · katup pulse tipe siku (right-angle) explosion-proof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-Z-20

DCF-F2-Z-20 · ¾" · katup pulse tipe siku (right-angle) explosion-proof — Gambar Pemasangan

¾" · G¾"

Overall height160 mm
Diaphragm cover diameterØ80 mm
Inlet height20 mm
Inlet face height22 mm
Outlet height🔒
Base width🔒
Bolt spacing🔒
Coil conduit1/2"-14NPT

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Balut pita PTFE pada ulir pipa masuk dan keluar saat pemasangan
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-Z-25 · 1" · katup pulse tipe siku (right-angle) explosion-proof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-Z-25

DCF-F2-Z-25 · 1" · katup pulse tipe siku (right-angle) explosion-proof — Gambar Pemasangan

1" · G1"

Overall height171 mm
Inlet height24 mm
Inlet face height27 mm
Outlet height27 mm
Base length🔒
Bolt spacing65 mm
Bolt hole diameter🔒
Coil conduit🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Balut pita PTFE pada ulir pipa masuk dan keluar saat pemasangan
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-Z-40S · 1½" · katup pulse tipe siku (right-angle) explosion-proof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-Z-40S

DCF-F2-Z-40S · 1½" · katup pulse tipe siku (right-angle) explosion-proof — Gambar Pemasangan

1½" · G1½"

Overall height230 mm
Inlet height🔒
Inlet face height🔒
Outlet height🔒
Base length131 mm
Bolt spacing75 mm
Cover diameterØ112 mm
Coil conduit1/2"-14NPT

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Balut pita PTFE pada ulir pipa masuk dan keluar saat pemasangan
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-Z-50S · 2" · katup pulse tipe siku (right-angle) explosion-proof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-Z-50S

DCF-F2-Z-50S · 2" · katup pulse tipe siku (right-angle) explosion-proof — Gambar Pemasangan

2" · G2"

Overall height241 mm
Inlet height🔒
Inlet face height🔒
Outlet height🔒
Base length180 mm
Bolt spacing100 mm
Cover diameterØ160 mm
Coil conduit1/2"-14NPT

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Balut pita PTFE pada ulir pipa masuk dan keluar saat pemasangan
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-Z-62S · 2½" · katup pulse tipe siku (right-angle) explosion-proof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-Z-62S

DCF-F2-Z-62S · 2½" · katup pulse tipe siku (right-angle) explosion-proof — Gambar Pemasangan

2½" · G2½"

Overall height264 mm
Inlet height49 mm
Inlet face height37 mm
Outlet height37 mm
Base length🔒
Bolt spacing🔒
Cover diameter🔒
Coil conduit1/2"-14NPT

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Balut pita PTFE pada ulir pipa masuk dan keluar saat pemasangan
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-Z-76S · 3" · katup pulse tipe siku (right-angle) explosion-proof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-Z-76S

DCF-F2-Z-76S · 3" · katup pulse tipe siku (right-angle) explosion-proof — Gambar Pemasangan

3" · G3"

Overall height🔒
Inlet height🔒
Inlet face height38 mm
Outlet height🔒
Base length220 mm
Bolt spacing120 mm
Cover diameterØ200 mm
Coil conduit1/2"-14NPT

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Balut pita PTFE pada ulir pipa masuk dan keluar saat pemasangan
  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-ZM-20 · ¾" · katup pulse tipe siku ulir luar/mur kopling (coupling) explosion-proof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-ZM-20

DCF-F2-ZM-20 · ¾" · katup pulse tipe siku ulir luar/mur kopling (coupling) explosion-proof — Gambar Pemasangan

¾" · coupling, pipe OD Φ27

Overall height198 mm
Inlet pipe outer diameterØ27 mm
Inlet pipe seat25 mm
Inlet pipe boreØ20 mm
Inlet pipe chamfer3×30°
Outlet pipe outer diameterØ27 mm
Port spacing26 mm
Outlet center height25 mm
Seat height38 mm
Body height58 mm
Outlet offset🔒
Base length🔒
Inlet projection80 mm
Mounting spacing120 mm
Coil conduit🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

DCF-F2-ZM-25 · 1" · katup pulse tipe siku ulir luar/mur kopling (coupling) explosion-proof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-ZM-25

DCF-F2-ZM-25 · 1" · katup pulse tipe siku ulir luar/mur kopling (coupling) explosion-proof — Gambar Pemasangan

1" · coupling, pipe OD Φ34

Overall height233 mm
Inlet pipe outer diameterØ34 mm
Inlet pipe seat32.5 mm
Inlet pipe boreØ30 mm
Inlet pipe chamfer3×30°
Outlet pipe outer diameterØ34 mm
Port spacing32 mm
Seat offset47 mm
Seat height38 mm
Body height53 mm
Outlet height83 mm
Base length139 mm
Inlet projection🔒
Mounting spacing🔒
Coil conduit🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-ZM-40S · 1½" · katup pulse tipe siku ulir luar/mur kopling (coupling) explosion-proof — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-ZM-40S

DCF-F2-ZM-40S · 1½" · katup pulse tipe siku ulir luar/mur kopling (coupling) explosion-proof — Gambar Pemasangan

1½" · coupling, pipe OD Φ48

Overall height284 mm
Inlet pipe outer diameterØ48 mm
Inlet pipe seat45.5 mm
Inlet pipe boreØ30 mm
Inlet pipe chamfer3×30°
Outlet pipe outer diameterØ48 mm
Port spacing52 mm
Seat offset64 mm
Seat height42 mm
Body height55 mm
Outlet height92 mm
Base length170 mm
Inlet projection🔒
Mounting spacing🔒
Coil conduit🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Penandaan explosion-proof: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-Z-20-C(304) · ¾" · katup pulse tipe siku (right-angle) baja tahan karat — Gambar Pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F2-Z-20-C(304)

DCF-F2-Z-20-C(304) · ¾" · katup pulse tipe siku (right-angle) baja tahan karat — Gambar Pemasangan

¾" · G¾" · 304 stainless steel

Overall height160 mm
Diaphragm cover diameterØ78 mm
Inlet height20 mm
Inlet offset20 mm
Base length🔒
Base width🔒
Coil conduit🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Balut pita PTFE pada ulir pipa masuk dan keluar saat pemasangan

Katup pulse pneumatik (remote air)

Katup pulse pneumatik (remote air)

15 gambar
SXC-DXK-M-12 · 12 sirkuit · kotak kontrol pneumatik pilot (12 sirkuit) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

SXC-DXK-M-12

SXC-DXK-M-12 · 12 sirkuit · kotak kontrol pneumatik pilot (12 sirkuit) — Gambar pemasangan

12-circuit · G1/8"

Width🔒
Overall height🔒
Box depth🔒
Cover height101 mm
Mounting hole spacing249.5
Port spacing36.5 mm
Port diameterØ10 mm
Waterproof hole inner diameterØ17.5 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Port sambungan kotak kontrol pilot berulir G1/8", untuk menyambungkan pipa udara ke katup pulse solenoid pneumatik
  • Pipa penghubung dapat menggunakan selang nilon; disarankan selang nilon semi-kaku OD 8mm dengan rating tekanan 1MPa, kedua ujungnya memakai konektor cepat tipe push-in; jika menggunakan pipa tembaga/aluminium/stainless, diperlukan fitting terpisah
  • Pipa penghubung tidak boleh dirutekan membentuk huruf 'U' agar air tidak menggenang di dalam pipa
  • Pipa penghubung sebaiknya tidak terlalu panjang, idealnya di bawah 1.5m; diameter dan panjangnya memengaruhi pembukaan katup pulse dan performa semburan
SXC-DXK-M-5 · 5 sirkuit · kotak kontrol pneumatik pilot (5 sirkuit) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

SXC-DXK-M-5

SXC-DXK-M-5 · 5 sirkuit · kotak kontrol pneumatik pilot (5 sirkuit) — Gambar pemasangan

5-circuit · G1/8"

Width101 mm
Overall height🔒
Inner height🔒
Box depth🔒
Cover height91 mm
Port spacing36.5 mm
Port diameterØ10 mm
Waterproof hole inner diameterØ12.5 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Port sambungan kotak kontrol pilot berulir G1/8", untuk menyambungkan pipa udara ke katup pulse solenoid pneumatik
  • Pipa penghubung dapat menggunakan selang nilon; disarankan selang nilon semi-kaku OD 8mm dengan rating tekanan 1MPa, kedua ujungnya memakai konektor cepat tipe push-in; jika menggunakan pipa tembaga/aluminium/stainless, diperlukan fitting terpisah
  • Pipa penghubung tidak boleh dirutekan membentuk huruf 'U' agar air tidak menggenang di dalam pipa
  • Pipa penghubung sebaiknya tidak terlalu panjang, idealnya di bawah 1.5m; diameter dan panjangnya memengaruhi pembukaan katup pulse dan performa semburan
SXC-DXK-M-8 · 8 sirkuit · kotak kontrol pneumatik pilot (8 sirkuit) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

SXC-DXK-M-8

SXC-DXK-M-8 · 8 sirkuit · kotak kontrol pneumatik pilot (8 sirkuit) — Gambar pemasangan

8-circuit · G1/8"

Width108 mm
Overall height318 mm
Inner height🔒
Mounting hole spacing🔒
Box depth87 mm
Cover height91 mm
Port spacing36.5 mm
Port diameterØ10 mm
Waterproof hole inner diameter🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Port sambungan kotak kontrol pilot berulir G1/8", untuk menyambungkan pipa udara ke katup pulse solenoid pneumatik
  • Pipa penghubung dapat menggunakan selang nilon; disarankan selang nilon semi-kaku OD 8mm dengan rating tekanan 1MPa, kedua ujungnya memakai konektor cepat tipe push-in; jika menggunakan pipa tembaga/aluminium/stainless, diperlukan fitting terpisah
  • Pipa penghubung tidak boleh dirutekan membentuk huruf 'U' agar air tidak menggenang di dalam pipa
  • Pipa penghubung sebaiknya tidak terlalu panjang, idealnya di bawah 1.5m; diameter dan panjangnya memengaruhi pembukaan katup pulse dan performa semburan
DCF-Y-102S.B-DXK(O-ring standar) · 3.5" · katup pulse tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Y-102S.B-DXK(standard O-ring)

DCF-Y-102S.B-DXK(O-ring standar) · 3.5" · katup pulse tipe benam (immersed) — Gambar pemasangan

3.5" · flange

Overall height161 mm
Flange thickness27 mm
Port center height35 mm
Inlet height43 mm
Inlet boreØ103 mm
Bolt circle diameterØ176.5 mm
Flange diameter🔒
Inner flange diameterØ160 mm
Cover bolt circle🔒
Bolt holes🔒
Base width249 mm
Mounting spacing225 mm
Nozzle flange diameterØ249 mm
Nozzle bolt circleØ227 mm
Nozzle diameter 181Ø181 mm
Nozzle diameter 172Ø172 mm
Nozzle boreØ102 mm
Nozzle pipe108x7
Nozzle base diameterØ180 mm
Nozzle height20 mm
Nozzle flange thickness13 mm
Nozzle chamfer45 mm
Nozzle bolt circle 219Ø219 mm
Nozzle bolt holes6-Φ12
O ring101*5.3

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Tidak boleh ada burr pada lokasi pemasangan
  • Oleskan gemuk atau vaselin pada dinding nozel saat pemasangan
  • Cara pemasangan: sejajarkan keluaran katup dengan nozel, tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang (diagonal)
DCF-Y-25 · 1" · katup pulse tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Y-25

DCF-Y-25 · 1" · katup pulse tipe benam (immersed) — Gambar pemasangan

1" · G1"

Overall height140 mm
Thread length33 mm
Port center height40 mm
Inlet height13 mm
Inlet bore🔒
Body diameterØ66 mm
Cover bolt circleØ96 mm
Air tank opening80 mm
Corner radius🔒
Nozzle length🔒
Nozzle boreØ31 mm
Nozzle outer diameterØ50 mm
Outlet diameterØ32.5 mm
Nozzle flange thickness20 mm
Mounting spacing105 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Tidak boleh ada burr pada ulir pemasangan
  • Oleskan pelumas gemuk atau vaselin pada ulir pemasangan saat pemasangan
DCF-Y-40S-DXK · 1.5" · katup pulse tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Y-40S-DXK

DCF-Y-40S-DXK · 1.5" · katup pulse tipe benam (immersed) — Gambar pemasangan

1.5" · G1½"

Overall height🔒
Thread length41 mm
Port center height🔒
Inlet height🔒
Inlet boreØ48.5 mm
Body diameterØ73 mm
Flange diameterØ102 mm
Cover bolt circleØ112 mm
Air tank opening74 mm
Corner radius4-R4
Nozzle length240 mm
Nozzle boreØ44.7 mm
Nozzle outer diameterØ62 mm
Outlet diameterØ47 mm
Nozzle flange thickness25 mm
Mounting spacing120 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Tidak boleh ada burr pada ulir pemasangan
  • Oleskan pelumas gemuk atau vaselin pada ulir pemasangan saat pemasangan
DCF-Y-50S-DXK · 2" · katup pulse tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Y-50S-DXK

DCF-Y-50S-DXK · 2" · katup pulse tipe benam (immersed) — Gambar pemasangan

2" · flange

Overall height143 mm
Flange thickness25 mm
Port center height30 mm
Inlet height41 mm
Flange step7.25 mm
Inlet bore🔒
Bolt circle diameter🔒
Inner flange diameter🔒
Flange diameterØ180 mm
Cover bolt circleØ160 mm
Bolt holes6-Φ11
Base width202 mm
Mounting spacing185 mm
Nozzle flange diameterØ202 mm
Nozzle base diameterØ180 mm
Nozzle diameter 124Ø124 mm
Nozzle boreØ60 mm
Nozzle pipe63.5*5
Nozzle diameter 127Ø127 mm
Nozzle height20 mm
Nozzle flange thickness14 mm
Nozzle chamfer45 mm
Nozzle bolt circle 180Ø180 mm
Nozzle bolt holes6-Φ12
O ring58*5.6

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Tidak boleh ada burr pada lokasi pemasangan
  • Oleskan gemuk atau vaselin pada dinding nozel saat pemasangan
  • Cara pemasangan: sejajarkan keluaran katup dengan nozel, tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang (diagonal)
DCF-Y-76S-DXK(O-ring standar) · 3" · katup pulse tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Y-76S-DXK(standard O-ring)

DCF-Y-76S-DXK(O-ring standar) · 3" · katup pulse tipe benam (immersed) — Gambar pemasangan

3" · flange

Overall height155 mm
Flange thickness27 mm
Port center height35 mm
Inlet height43 mm
Inlet boreØ89.5 mm
Bolt circle diameterØ174.6 mm
Inner flange diameterØ160 mm
Flange diameterØ227 mm
Cover bolt circleØ200 mm
Bolt holes6-Φ11
Base width🔒
Mounting spacing🔒
Nozzle flange diameter🔒
Nozzle bolt circleØ227 mm
Nozzle diameter 181Ø181 mm
Nozzle diameter 164Ø164 mm
Nozzle boreØ89 mm
Nozzle pipe89x4.5
Nozzle base diameterØ180 mm
Nozzle height20 mm
Nozzle flange thickness11 mm
Nozzle chamfer45 mm
Nozzle bolt circle 219Ø219 mm
Nozzle bolt holes6-Φ12
O ring87*5.6

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Tidak boleh ada burr pada lokasi pemasangan
  • Oleskan gemuk atau vaselin pada dinding nozel saat pemasangan
  • Cara pemasangan: sejajarkan keluaran katup dengan nozel, tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang (diagonal)
DCF-ZM-40S-DXK · 1.5" · katup ulir luar (katup pulse tipe siku ulir luar) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-ZM-40S-DXK

DCF-ZM-40S-DXK · 1.5" · katup ulir luar (katup pulse tipe siku ulir luar) — Gambar pemasangan

1.5" · male thread

Inlet port outer diameterØ48 mm
Inlet port boreØ45.5 mm
Inlet thread length30 mm
Overall height195 mm
Outlet center height92 mm
Outlet offset55 mm
Inlet length52 mm
Inlet length 264 mm
Outlet height42 mm
Body length116 mm
Overall length🔒
Outlet diameter🔒
Mounting spacing🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

DCF-Z-20-DXK · 3/4" · katup pulse tipe siku (right-angle) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Z-20-DXK

DCF-Z-20-DXK · 3/4" · katup pulse tipe siku (right-angle) — Gambar pemasangan

3/4" · G3/4"

Inlet thread length🔒
Overall height🔒
Outlet center height🔒
Inlet height20 mm
Flange width88 mm
Bolt spacing48 mm
Flange diameterØ90 mm
Mounting spacing155 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Tidak boleh ada burr pada ulir pemasangan
  • Lilitkan pita PTFE (raw tape) pada ulir pipa masuk dan keluar saat pemasangan
DCF-Z-25-DXK · 1" · katup pulse tipe siku (right-angle) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Z-25-DXK

DCF-Z-25-DXK · 1" · katup pulse tipe siku (right-angle) — Gambar pemasangan

1" · G1"

Inlet thread length27 mm
Overall height95 mm
Outlet center height27 mm
Inlet height24 mm
Flange width113 mm
Bolt spacing🔒
Flange diameter🔒
Mounting spacing🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Tidak boleh ada burr pada ulir pemasangan
  • Lilitkan pita PTFE (raw tape) pada ulir pipa masuk dan keluar saat pemasangan
DCF-Z-40S-DXK · 1½" · katup pulse tipe siku (right-angle) dengan pilot DXK — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Z-40S-DXK

DCF-Z-40S-DXK · 1½" · katup pulse tipe siku (right-angle) dengan pilot DXK — Gambar pemasangan

1½" · G1½"

Mounting spacing205 mm
Top offset28 mm
Overall height141 mm
Inlet height34 mm
Outlet height🔒
Base length🔒
Bolt spacing75 mm
Flange diameter🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Lilitkan pita PTFE (Teflon) pada ulir pipa udara masuk/keluar saat pemasangan
DCF-Z-50S-DXK · 2" · katup pulse tipe siku (right-angle) dengan pilot DXK — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Z-50S-DXK

DCF-Z-50S-DXK · 2" · katup pulse tipe siku (right-angle) dengan pilot DXK — Gambar pemasangan

2" · G2"

Mounting spacing245 mm
Top offset36 mm
Overall height167 mm
Inlet height43 mm
Outlet height🔒
Base length🔒
Bolt spacing100 mm
Flange diameter🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Lilitkan pita PTFE (Teflon) pada ulir pipa udara masuk/keluar saat pemasangan
DCF-Z-62S-DXK · 2½" · katup pulse tipe siku (right-angle) dengan pilot DXK — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Z-62S-DXK

DCF-Z-62S-DXK · 2½" · katup pulse tipe siku (right-angle) dengan pilot DXK — Gambar pemasangan

2½" · G2½"

Mounting spacing275 mm
Top offset37 mm
Overall height180 mm
Inlet height49 mm
Outlet height🔒
Base length🔒
Bolt spacing🔒
Flange diameterØ180 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas dari burr
  • Lilitkan pita PTFE (Teflon) pada ulir pipa udara masuk/keluar saat pemasangan

Katup pulse seri lengkap

Katup pulse seri lengkap

16 gambar
MM113 · DN113 · katup pulse tipe benam (immersed) (kustom LongKing) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

MM113

MM113 · DN113 · katup pulse tipe benam (immersed) (kustom LongKing) — Gambar pemasangan

DN113 · flange (6-Φ11 holes)

Overall height207 mm
Inlet flange length27 mm
Inlet flange thickness6.5 mm
Seat height35 mm
Mounting height40 mm
Inner bore diameterØ114 mm
Seal diameter🔒
Mid flange diameterØ191 mm
Outer flange diameter🔒
Bolt circle diameter🔒
Bolt holes6-Φ11
Diaphragm cover width221 mm
Mounting spacing225 mm
Nozzle outer diameterØ249 mm
Nozzle flange diameterØ227 mm
Nozzle bore 195Ø195 mm
Nozzle bore 180Ø180 mm
Nozzle fit diameterØ113 mm
Nozzle tube diameterØ114 mm
Nozzle tube wall5 mm
Nozzle spigot diameterØ194 mm
Nozzle depth45 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas dari burr
  • Oleskan gemuk kuning atau vaselin pada dinding pipa saat pemasangan
XC-XBS-40 · 40 · konektor bulkhead (konektor dinding boks ulir ganda) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

XC-XBS-40

XC-XBS-40 · 40 · konektor bulkhead (konektor dinding boks ulir ganda) — Gambar pemasangan

40 · double thread

Tube outer diameterØ48 mm
Box wall hole🔒
Port diameterØ47 mm
Thread length 144 mm
Thread length 246 mm
Body length 158 mm
Body length 260 mm
Wall thickness12 mm
Body length🔒
Overall length🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Gerinda halus area tempat pipa baja bersentuhan dengan ring seal

Katup pulse stainless steel

Katup pulse stainless steel

16 gambar
DCF-Z-20-C(304) · 3/4" · katup pulse tipe siku (right-angle) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Z-20-C(304)

DCF-Z-20-C(304) · 3/4" · katup pulse tipe siku (right-angle) — Gambar pemasangan

3/4" · G3/4" · 304 stainless steel

Overall height🔒
Flange diameterØ78 mm
Base length🔒
Base width🔒
Port spacing46.5 mm
Inlet height20 mm
Outlet length20 mm
Outlet offset20 mm
Mounting spacing140 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas burr
  • Saat pemasangan, lilitkan seal tape PTFE pada ulir pipa masuk dan keluar
DCF-Z-25-C(304) · 1" · katup pulse tipe siku (right-angle) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Z-25-C(304)

DCF-Z-25-C(304) · 1" · katup pulse tipe siku (right-angle) — Gambar pemasangan

1" · G1" · 304 stainless steel

Overall height🔒
Flange diameterØ94.5 mm
Base length🔒
Base width🔒
Inlet height20 mm
Outlet length20 mm
Outlet offset24.5 mm
Mounting spacing160 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas burr
  • Saat pemasangan, lilitkan seal tape PTFE pada ulir pipa masuk dan keluar
DCF-Z-40S-C · 1½" · katup pulse tipe siku (right-angle) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Z-40S-C

DCF-Z-40S-C · 1½" · katup pulse tipe siku (right-angle) — Gambar pemasangan

1½" · G1½" · 304 stainless steel

Overall height177 mm
Flange diameterØ111 mm
Base length130 mm
Base width74.5 mm
Inlet height🔒
Outlet length🔒
Outlet offset30.5 mm
Mounting spacing🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas burr
  • Saat pemasangan, lilitkan seal tape PTFE pada ulir pipa masuk dan keluar
DCF-Z-62S-C · 2½" · katup pulse tipe siku (right-angle) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Z-62S-C

DCF-Z-62S-C · 2½" · katup pulse tipe siku (right-angle) — Gambar pemasangan

2½" · G2½" · 304 stainless steel

Overall height224 mm
Flange diameterØ188 mm
Base length206.6 mm
Base width113.1 mm
Inlet height🔒
Port center height🔒
Outlet offset🔒
Mounting spacing275 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas burr
  • Saat pemasangan, lilitkan seal tape PTFE pada ulir pipa masuk dan keluar
DCF-F-Z-20-C(304) · 3/4" · katup pulse explosion-proof tipe siku (right-angle) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-Z-20-C(304)

DCF-F-Z-20-C(304) · 3/4" · katup pulse explosion-proof tipe siku (right-angle) — Gambar pemasangan

3/4" · G3/4" · 304 stainless steel

Overall height120 mm
Flange diameterØ78 mm
Base length85 mm
Base width46 mm
Port spacing46.5 mm
Inlet height20 mm
Outlet length🔒
Outlet offset🔒
Mounting spacing🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas burr
  • Saat pemasangan, lilitkan seal tape PTFE pada ulir pipa masuk dan keluar
DCF-F-Z-25-C(304) · 1" · katup pulse explosion-proof tipe siku (right-angle) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-Z-25-C(304)

DCF-F-Z-25-C(304) · 1" · katup pulse explosion-proof tipe siku (right-angle) — Gambar pemasangan

1" · G1" · 304 stainless steel

Overall height132 mm
Flange diameterØ94.5 mm
Base length106 mm
Base width59 mm
Inlet height🔒
Outlet length🔒
Outlet offset24.5 mm
Mounting spacing🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas burr
  • Saat pemasangan, lilitkan seal tape PTFE pada ulir pipa masuk dan keluar
DCF-F-Z-40S-C · 1½" · katup pulse explosion-proof tipe siku (right-angle) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-Z-40S-C

DCF-F-Z-40S-C · 1½" · katup pulse explosion-proof tipe siku (right-angle) — Gambar pemasangan

1½" · G1½" · 304 stainless steel

Overall height🔒
Flange diameterØ111 mm
Base length🔒
Base width🔒
Inlet height25 mm
Outlet length25 mm
Outlet offset30.5 mm
Mounting spacing205 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas burr
  • Saat pemasangan, lilitkan seal tape PTFE pada ulir pipa masuk dan keluar
DCF-F-Z-50S-C · 2" · katup pulse explosion-proof tipe siku (right-angle) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-Z-50S-C

DCF-F-Z-50S-C · 2" · katup pulse explosion-proof tipe siku (right-angle) — Gambar pemasangan

2" · G2" · 304 stainless steel

Overall height🔒
Flange diameter🔒
Base length182.5 mm
Base width🔒
Inlet height42 mm
Outlet length30 mm
Outlet offset30 mm
Mounting spacing245 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas burr
  • Saat pemasangan, lilitkan seal tape PTFE pada ulir pipa masuk dan keluar
DCF-F-Z-62S-C · 2½" · katup pulse explosion-proof tipe siku (right-angle) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-F-Z-62S-C

DCF-F-Z-62S-C · 2½" · katup pulse explosion-proof tipe siku (right-angle) — Gambar pemasangan

2½" · G2½" · 304 stainless steel

Overall height224 mm
Flange diameterØ188 mm
Base length206.6 mm
Base width113.1 mm
Inlet height51.2 mm
Port center height🔒
Outlet offset🔒
Mounting spacing🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas burr
  • Saat pemasangan, lilitkan seal tape PTFE pada ulir pipa masuk dan keluar

Katup pulse tipe benam DCF-Y

Katup pulse tipe benam DCF-Y

16 gambar
DCF-Y-102S · 4" · katup pulse tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Y-102S

DCF-Y-102S · 4" · katup pulse tipe benam (immersed) — Gambar pemasangan

4" · flange (gland PG11)

Overall height211 mm
Flange thickness27 mm
Flange step6.5 mm
Neck height35 mm
Neckto base40 mm
Flange diameter innerØ114 mm
Flange diameterØ177 mm
Flange outer step191 mm
Flange outer diameterØ227 mm
Bolt circle diameterØ215 mm
Top view width249 mm
Side view width221 mm
Bolt hole diameterØ11 mm
Bolt hole count6
Spray port outer249 mm
Spray port step 1227 mm
Spray port step 2195 mm
Spray port step 3180 mm
Spray port boreØ113 mm
Spray tube114*5
Spray tube outer🔒
Inlet height🔒
Wall thickness3 mm
Outlet length🔒
Port depth45 mm
Port view height219 mm
Mounting spacing225 mm
O ring112*5.3

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Permukaan pemasangan harus bebas burr
  • Oleskan gemuk atau petroleum jelly (vaselin) pada dinding pipa semprot saat pemasangan
  • Cara pemasangan: sejajarkan lubang keluar katup dengan pipa semprot, tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang (diagonal)
DCF-Y-102S.B(102*6) · 3.5" · katup pulse tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Y-102S.B(102*6)

DCF-Y-102S.B(102*6) · 3.5" · katup pulse tipe benam (immersed) — Gambar pemasangan

3.5" · flange (gland PG11)

Overall height210 mm
Flange thickness27 mm
Neck height35 mm
Flange thickness total43 mm
Flange diameter innerØ103 mm
Flange diameterØ160 mm
Flange outer step176.5 mm
Flange outer diameterØ227 mm
Bolt circle diameterØ200 mm
Top view width249 mm
Bolt hole diameter🔒
Bolt hole count🔒
Spray port outer249 mm
Spray port step 1🔒
Spray port step 2181 mm
Spray port step 3172 mm
Spray port boreØ101 mm
Spray tube108*7
Spray tube outer180 mm
Inlet height20 mm
Wall thickness3 mm
Outlet length13 mm
Port depth45 mm
Port view height219 mm
Mounting spacing225 mm
O ring102*6

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Permukaan pemasangan harus bebas burr
  • Oleskan gemuk atau petroleum jelly (vaselin) pada dinding pipa semprot saat pemasangan
  • Cara pemasangan: sejajarkan lubang keluar katup dengan pipa semprot, tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang (diagonal)
DCF-Y-115S · 4.5" · katup pulse tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Y-115S

DCF-Y-115S · 4.5" · katup pulse tipe benam (immersed) — Gambar pemasangan

4.5" · flange

Overall depth217.3 mm
Flange thickness27 mm
Neck height35 mm
Flange thickness total43 mm
Flange diameter innerØ195.2 mm
Flange diameterØ202.2 mm
Flange outer diameterØ210.2 mm
Body diameterØ239 mm
Top view width🔒
Bolt hole diameter🔒
Bolt hole count6
Spray port outer265 mm
Spray port step 1239 mm
Spray port step 2205 mm
Spray port boreØ126 mm
Spray tube outer194 mm
Counterbore127
Port depth50 mm
Chamfer3x30deg
O ring🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Permukaan pemasangan harus bebas burr
  • Oleskan gemuk atau petroleum jelly (vaselin) pada dinding pipa saat pemasangan
DCF-Y-25 · 1" · katup pulse tipe benam (immersed, ulir) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Y-25

DCF-Y-25 · 1" · katup pulse tipe benam (immersed, ulir) — Gambar pemasangan

1" · G1"

Overall height140 mm
Outlet thread length33 mm
Flange to outlet40 mm
Outlet step13 mm
Thread outer diameterØ35 mm
Flange diameterØ59 mm
Bolt circle diameterØ96 mm
Hub diameterØ40 mm
Reservoir opening diameterØ60 mm
Opening radius3.5 mm
Opening radius count4
Bore diameterØ31 mm
Seat bore🔒
Seat depth🔒
Chamfer🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas burr
  • Lilitkan seal tape PTFE pada ulir pipa keluar saat pemasangan
DCF-Y-40S · 1.5" · katup pulse tipe benam (immersed, ulir) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Y-40S

DCF-Y-40S · 1.5" · katup pulse tipe benam (immersed, ulir) — Gambar pemasangan

1.5" · G1½"

Overall height182 mm
Flange to outlet40 mm
Outlet thread length41 mm
Outlet step11 mm
Thread outer diameterØ48.5 mm
Flange diameterØ73 mm
Body diameterØ102 mm
Bolt circle diameterØ112 mm
Reservoir opening diameterØ74 mm
Opening radius4 mm
Opening radius count4
Bore diameter🔒
Seat boreØ48 mm
Seat depth25 mm
Wall thickness🔒
Chamfer🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Ulir pemasangan harus bebas burr
  • Lilitkan seal tape PTFE pada ulir pipa keluar saat pemasangan
DCF-Y-50S · 2" · katup pulse tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Y-50S

DCF-Y-50S · 2" · katup pulse tipe benam (immersed) — Gambar pemasangan

2" · flange (gland PG11)

Body diameterØ160 mm
Top view width202 mm
Bolt hole diameterØ11 mm
Bolt hole count6
Flange step7 mm
Flange thickness25 mm
Flange diameter innerØ60.5 mm
Flange diameterØ122 mm
Flange outer step130 mm
Flange outer diameterØ180 mm
Neck height30 mm
Neckto base41 mm
Side depth188 mm
Spray port outer202 mm
Spray port step 1180 mm
Spray port step 2124 mm
Spray port boreØ60 mm
Spray tube63.5*5
Spray tube outer127 mm
Inlet height20 mm
Wall thickness🔒
Outlet length🔒
Port depth45 mm
Mounting spacing185 mm
O ring🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Permukaan pemasangan harus bebas burr
  • Oleskan gemuk atau petroleum jelly (vaselin) pada dinding pipa semprot saat pemasangan
  • Cara pemasangan: sejajarkan lubang keluar katup dengan pipa semprot, tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang (diagonal)
DCF-Y-62S · 2.5" · katup pulse tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Y-62S

DCF-Y-62S · 2.5" · katup pulse tipe benam (immersed) — Gambar pemasangan

2.5" · flange (gland PG11)

Body diameterØ188 mm
Top view width230 mm
Bolt hole diameterØ11 mm
Bolt hole count6
Flange step7 mm
Flange thickness25 mm
Flange diameter innerØ75.5 mm
Flange diameterØ148 mm
Flange outer step158 mm
Flange outer diameterØ208 mm
Neck height🔒
Neckto base🔒
Side depth196 mm
Spray port outer🔒
Spray port step 1208 mm
Spray port step 2169.5 mm
Spray port step 3152 mm
Spray port boreØ75 mm
Spray tube76*4
Spray tube outer168*5
Top view base202 mm
Inlet height20 mm
Wall thickness3 mm
Outlet length14 mm
Port depth45 mm
Mounting spacing210 mm
O ring73*5.6

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Permukaan pemasangan harus bebas burr
  • Oleskan gemuk atau petroleum jelly (vaselin) pada dinding pipa semprot saat pemasangan
  • Cara pemasangan: sejajarkan lubang keluar katup dengan pipa semprot, tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang (diagonal)
DCF-Y-76S(O-ring standar) · 3" · katup pulse tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Y-76S(standard O-ring)

DCF-Y-76S(O-ring standar) · 3" · katup pulse tipe benam (immersed) — Gambar pemasangan

3" · flange

Overall height200 mm
Flange thickness27 mm
Neck height35 mm
Flange thickness total43 mm
Flange diameter innerØ89.5 mm
Flange diameterØ160 mm
Flange outer step174.6 mm
Flange outer diameterØ227 mm
Bolt circle diameter🔒
Top view width🔒
Bolt hole diameterØ11 mm
Bolt hole count🔒
Spray port outer249 mm
Spray port step 1227 mm
Spray port step 2164 mm
Spray port boreØ89 mm
Spray tube outer180 mm
Port depth45 mm
Chamfer3x30deg
O ring87*5.6

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Permukaan pemasangan harus bebas burr
  • Oleskan gemuk atau petroleum jelly (vaselin) pada dinding pipa saat pemasangan
DCF-Y-76S(O-ring khusus) · 3" · katup pulse tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Y-76S(special O-ring)

DCF-Y-76S(O-ring khusus) · 3" · katup pulse tipe benam (immersed) — Gambar pemasangan

3" · flange

Overall height200 mm
Flange thickness27 mm
Neck height🔒
Flange thickness total🔒
Flange diameter innerØ89.5 mm
Flange diameterØ160 mm
Flange outer step174.6 mm
Flange outer diameterØ227 mm
Bolt circle diameterØ200 mm
Top view width249 mm
Bolt hole diameterØ11 mm
Bolt hole count6
Spray port outer249 mm
Spray port step 1227 mm
Spray port step 2164 mm
Spray port boreØ88 mm
Spray tube outer180 mm
Spray tube boreØ89 mm
Port depth45 mm
Chamfer3x30deg
O ring🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Permukaan pemasangan harus bebas burr
  • Oleskan gemuk atau petroleum jelly (vaselin) pada dinding pipa saat pemasangan
DCF-YA-76S · 3" · katup pulse tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-YA-76S

DCF-YA-76S · 3" · katup pulse tipe benam (immersed) — Gambar pemasangan

3" · flange

Overall height208 mm
Flange thickness54 mm
Flange diameter innerØ89 mm
Flange diameterØ187.5 mm
Flange outer diameter🔒
Bolt circle diameter🔒
Side view height🔒
Bolt hole diameterØ11 mm
Bolt hole count8
Spray port outer220 mm
Spray port step 1187.5 mm
Spray port step 2170 mm
Spray port boreØ87.5 mm
Spray tube89*5
Spray tube outer180*4.5
Inlet height18 mm
Port depth25 mm
Mounting spacing205 mm
O ring100*5.7

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Permukaan pemasangan harus bebas burr
  • Oleskan gemuk atau petroleum jelly (vaselin) pada dinding pipa semprot saat pemasangan
  • Cara pemasangan: sejajarkan lubang keluar katup dengan pipa semprot, tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang (diagonal)
DMY-II-80 · 80 (3") · katup pulse tipe benam (immersed) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DMY-II-80

DMY-II-80 · 80 (3") · katup pulse tipe benam (immersed) — Gambar pemasangan

80 (3") · flange (gland PG11)

Overall height198 mm
Neck height38 mm
Neckto base52 mm
Flange diameter innerØ85.5 mm
Seat boreØ88 mm
Flange diameterØ165 mm
Flange outer diameterØ198 mm
Bolt circle diameterØ224 mm
Side view height204 mm
Bolt hole diameterØ11 mm
Bolt hole count8
Spray port outer224 mm
Spray port step 1198 mm
Spray port step 2168 mm
Spray port boreØ85 mm
Spray tube89*5.5
Spray tube outer168 mm
Spray port bolt hole8-M10
Reservoir bolt hole4-M8
Reservoir bolt circleØ185 mm
Inlet height20 mm
Wall thickness3 mm
Neckto flange40 mm
Outlet length17 mm
Port depth🔒
Mounting spacing🔒
O ring🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Permukaan pemasangan harus bebas burr
  • Oleskan gemuk atau petroleum jelly (vaselin) pada dinding pipa semprot saat pemasangan
  • Cara pemasangan: sejajarkan lubang keluar katup dengan pipa semprot, tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang (diagonal)
DCF-YQ-102S(O-ring standar) · 4" · katup pulse tipe benam kompak (trimmed-edge) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-YQ-102S(standard O-ring)

DCF-YQ-102S(O-ring standar) · 4" · katup pulse tipe benam kompak (trimmed-edge) — Gambar pemasangan

4" · flange

Bolt circle diameterØ205 mm
Body diameterØ224 mm
Top view width209 mm
Bolt hole diameterØ11.5 mm
Bolt hole count8
Flange thickness40 mm
Neckto base16 mm
Side depth175 mm
Flange step🔒
Base length🔒
Overall depth53 mm
Seat flange diameterØ225 mm
Reservoir bolt circleØ205 mm
Reservoir top width210 mm
Spray port outer225 mm
Spray port step 1178 mm
Spray port boreØ113 mm
Spray tube114*5.5
Spray tube outer180 mm
Inlet height20 mm
Flange width40 mm
Port depth15 mm
Mounting spacing215 mm
Spray port bolt hole🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Permukaan pemasangan harus bebas burr
  • Oleskan gemuk atau petroleum jelly (vaselin) pada dinding pipa semprot saat pemasangan
  • Cara pemasangan: sejajarkan lubang keluar katup dengan pipa semprot, tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang (diagonal)
DCF-YQ-76S(O-ring standar) · 3" · katup pulse tipe benam kompak (trimmed-edge) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-YQ-76S(standard O-ring)

DCF-YQ-76S(O-ring standar) · 3" · katup pulse tipe benam kompak (trimmed-edge) — Gambar pemasangan

3" · flange (gland PG11)

Overall height203 mm
Neckto base41 mm
Flange thickness total56 mm
Flange diameter innerØ94 mm
Flange diameterØ158 mm
Flange outer diameterØ182 mm
Bolt circle diameterØ200 mm
Side view width188 mm
Spray port outer200 mm
Spray port step 1182 mm
Spray port step 2164 mm
Spray port boreØ89 mm
Spray tube89*4.5
Spray tube outer168 mm
Spray port bolt hole🔒
Inlet height🔒
Wall thickness4 mm
Flange width🔒
Neckto flange22 mm
Port depth25 mm
Flange step18 mm
Reservoir bolt angle22.5deg
Reservoir view height188 mm
Mounting spacing195 mm
O ring87*5.6

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Permukaan pemasangan harus bebas burr
  • Oleskan gemuk atau petroleum jelly (vaselin) pada dinding pipa semprot saat pemasangan
  • Cara pemasangan: sejajarkan lubang keluar katup dengan pipa semprot, tekan lurus ke bawah ke dalam tangki udara, lalu kencangkan baut pemasangan secara menyilang (diagonal)
DCF-YQ-76S(O-ring khusus) · 3" · katup pulse tipe benam (immersed, kompak) — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-YQ-76S(special O-ring)

DCF-YQ-76S(O-ring khusus) · 3" · katup pulse tipe benam (immersed, kompak) — Gambar pemasangan

3" · flange

Overall height203 mm
Flange outer diameterØ182 mm
Bolt circle diameterØ158 mm
Port diameterØ94 mm
Inlet height36 mm
Seat face height41 mm
Mounting spacing195 mm
Seat outer diameterØ168 mm
Nozzle flange diameterØ200 mm
Nozzle bolt circleØ164 mm
Nozzle bore diameterØ88 mm
Nozzle pipe diameter🔒
Nozzle mounting width🔒
O ring🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Area pemasangan harus bebas burr
  • Oleskan gemuk atau vaselin pada dinding pipa semprot saat pemasangan
  • Cara pemasangan: sejajarkan lubang keluar katup dengan pipa semprot, tekan lurus ke bawah ke dalam kantong udara (air pocket), lalu kunci baut pemasangan secara menyilang (diagonal)

Katup pulse tipe lurus DCF-T

Katup pulse tipe lurus DCF-T

3 gambar

Katup pulse tipe mur kopling DCF-ZM

Katup pulse tipe mur kopling DCF-ZM

3 gambar
DCF-ZM-20 · 3/4" · katup pulse tipe siku ulir luar — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-ZM-20

DCF-ZM-20 · 3/4" · katup pulse tipe siku ulir luar — Gambar pemasangan

3/4" · male thread

Inlet tube outer diameter🔒
Inlet tube bore🔒
Port seat depth🔒
Connector length38 mm
Port spacing80 mm
Overall length118 mm
Overall height162 mm
Port center height58 mm
Outlet height38 mm
Outlet pipe diameterØ27 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Dimensi lubang pipa masuk udara tercantum: Φ27 luar / Φ25 dalam, chamfer 3×30°, cincin baja pemosisi menentukan posisi dudukan katup
DCF-ZM-25 · 1" · katup pulse tipe siku ulir luar — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-ZM-25

DCF-ZM-25 · 1" · katup pulse tipe siku ulir luar — Gambar pemasangan

1" · male thread

Inlet tube outer diameterØ34 mm
Inlet tube boreØ32 mm
Port seat depth30 mm
Connector length47 mm
Port spacing93 mm
Overall length🔒
Overall height192 mm
Port center height83 mm
Outlet height🔒
Outlet pipe diameter🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Dimensi lubang pipa masuk udara tercantum: Φ34 luar / Φ32 dalam, chamfer 3×30°, cincin baja pemosisi menentukan posisi dudukan katup
DCF-ZM-40S · 1½" · katup pulse tipe siku ulir luar — Gambar pemasangan🔒 Dimensi tersedia berdasarkan permintaan

DCF-ZM-40S

DCF-ZM-40S · 1½" · katup pulse tipe siku ulir luar — Gambar pemasangan

1½" · male thread

Inlet tube outer diameterØ48 mm
Inlet tube boreØ45.5 mm
Port seat depth30 mm
Connector length64 mm
Port spacing🔒
Overall length🔒
Overall height236 mm
Port center height🔒
Outlet height55 mm
Outlet pipe diameterØ48 mm

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Dimensi lubang pipa masuk udara tercantum: Φ48 luar / Φ45.5 dalam, chamfer 3×30°, cincin baja pemosisi menentukan posisi dudukan katup

Katup pulse ulir

Katup pulse ulir

5 gambar
WPS-CA/TD20 · katup ulir luar / flameproof — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/TD20

WPS-CA/TD20 · katup ulir luar / flameproof — Gambar Pemasangan

Overall height🔒
Inlet pipe-port outer diameter (top of detail)🔒
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer🔒
Inlet pipe-port depth 1🔒
Inlet pipe-port wall/step🔒
Inlet pipe-port surface finish🔒
In port diameter🔒
Out port diameter🔒
Positioning steel rings inlet length🔒
Inlet flange/socket length🔒
Out port center height (lower)🔒
Out port center height (upper)58 [2.28]
Outlet horizontal offset80 [3.15]
Overall width / inlet-to-outlet length118 [4.66]
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/TD25 · katup ulir luar / flameproof — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/TD25

WPS-CA/TD25 · katup ulir luar / flameproof — Gambar Pemasangan

Overall height🔒
Inlet pipe-port outer diameter (top of detail)🔒
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer🔒
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]
Inlet pipe-port surface finish🔒
In port diameterphi34 [1.34]
Out port diameter🔒
Positioning steel rings inlet length🔒
Inlet flange/socket length🔒
Out port center height (lower)🔒
Out port center height (upper)🔒
Outlet horizontal offset🔒
Overall width / inlet-to-outlet length🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/TD40 · katup ulir luar / flameproof — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/TD40

WPS-CA/TD40 · katup ulir luar / flameproof — Gambar Pemasangan

Overall height🔒
Inlet pipe-port outer diameter (top of detail)🔒
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer🔒
Inlet pipe-port depth 1🔒
Inlet pipe-port wall/step🔒
Inlet pipe-port surface finish🔒
In port diameter🔒
Out port diameter🔒
Positioning steel rings inlet length🔒
Inlet flange/socket length64 [2.51]
Out port center height (lower)55 [2.17]
Out port center height (upper)🔒
Outlet horizontal offset🔒
Overall width / inlet-to-outlet length170 [6.69]
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-F-CA/TG25 · katup ulir luar / flameproof — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-F-CA/TG25

WPS-F-CA/TG25 · katup ulir luar / flameproof — Gambar Pemasangan

Overall height136 [5.35]
Inlet port thread🔒
Outlet port thread🔒
Inlet neck length / in offset🔒
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)27 [1.06]
Bolt-hole / mounting span (bottom view)🔒
Diaphragm cover / flange outer diameterphi96 [phi3.78]
Overall diameter across cover (bottom view width)🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-F-CA/TG40 · katup ulir luar / flameproof — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-F-CA/TG40

WPS-F-CA/TG40 · katup ulir luar / flameproof — Gambar Pemasangan

Overall height🔒
Inlet port thread🔒
Outlet port thread🔒
Inlet neck length / in offset🔒
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)28 [1.1]
Bolt-hole / mounting span (bottom view)🔒
Diaphragm cover / flange outer diameterphi112 [phi4.4]
Overall diameter across cover (bottom view width)131 [5.2]
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

Kit perbaikan diafragma berkinerja tinggi untuk katup pulse Xiechang®

Kit perbaikan diafragma berkinerja tinggi untuk katup pulse Xiechang®

24 gambar
DCF-Z-25-01-OLD · DN25 — Gambar perakitan🔒 Dimensi tersedia berdasarkan permintaan

DCF-Z-25-01-OLD

DCF-Z-25-01-OLD · DN25 — Gambar perakitan

DN25 · rubber diaphragm with backing plate, gasket and hollow rivets

Outer diameterØ77 mm
Bolt circle diameterØ74 mm
Bore diameterØ46 mm
Center hole diameterØ16 mm
Small hole diameterØ3 mm
Lobe radius46.5 mm
Section thickness🔒
Hole count🔒
Hole diameterØ6.2 mm
Corner radius large8 mm
Corner radius small🔒

🔒 Dapatkan dimensi tersembunyi lewat permintaan

  • Pelat penahan, pelat penahan karet, gasket, dan diafragma disambung dengan paku keling; kerapatan seal harus terjamin
  • Permukaan kontak paku keling berongga kecil, gasket, dan diafragma harus bebas kotoran untuk menjamin kerapatan seal
  • Setelah pengelingan, lubang peredam (damping hole) tidak boleh berubah bentuk dan bagian dalamnya harus bebas dari benda asing

Kit perbaikan diafragma katup pulse DN76

Kit perbaikan diafragma katup pulse DN76

19 gambar
WPS-CA/TG20 — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/TG20

WPS-CA/TG20 — Gambar Rakitan

Outer diameterØ80
Bolt hole circle diameter🔒
Bolt holes🔒
Bolt hole angular spacing🔒
Vertical ref dimension33
Center hub outer diameter_section bbØ34
Center hub inner diameter_section bb🔒
Membrane thickness🔒
Detail scale🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/TG25 — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/TG25

WPS-CA/TG25 — Gambar Rakitan

Outer diameterØ82 [Ø3.23]
Bolt hole circle diameter🔒
Bolt holes🔒
Bolt hole angular spacing🔒
Overall dimension106 [4.17]
Mid dimension40 [1.57]
Tab dimension🔒
Center hub outer diameter_section🔒
Center hub inner diameter_section🔒
Membrane thickness🔒
Detail scale🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/TG40 — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/TG40

WPS-CA/TG40 — Gambar Rakitan

Outer diameterØ112 [Ø4.41]
Bolt hole circle diameter🔒
Bolt holes🔒
Bolt hole angular spacing🔒
Overall dimension🔒
Mid dimension🔒
Center hub outer diameter_section🔒
Center hub inner diameter_section🔒
Membrane thicknessδ=1.27 [0.047]
Detail scaleDetail II = 5:1
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP50 — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/EP50

WPS-CA/EP50 — Gambar Rakitan

Outer diameterØ160.0
Bolt hole circle diameter🔒
Bolt holes🔒
Bolt hole angular spacing🔒
Vertical ref dimension🔒
Center hub outer diameter_section🔒
Center hub inner diameter_sectionØ75.0
Membrane thicknessδ=1.27 [0.047]
Detail scale🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP62 — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/EP62

WPS-CA/EP62 — Gambar Rakitan

Outer diameterØ189
Bolt hole circle diameter🔒
Bolt holes🔒
Vertical ref dimension81
Center hub outer diameter_section🔒
Center hub inner diameter_section🔒
Membrane thicknessδ=1.27 [0.047]
Detail scale🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP76 — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/EP76

WPS-CA/EP76 — Gambar Rakitan

Outer diameterØ200
Bolt hole circle diameter🔒
Inner bead circle diameter🔒
Bolt holes🔒
Center hub outer diameter_sectionØ105
Center hub inner diameter_sectionØ101.0
Membrane thickness🔒
Detail scale🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP102B — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/EP102B

WPS-CA/EP102B — Gambar Rakitan

Outer diameterØ202
Bolt hole circle diameter🔒
Bolt holes🔒
Bolt hole angular spacing🔒
Corner radiusR5
Flange plate diameter_sectionØ202
Center hub outer diameter_section🔒
Center hub inner diameter_section🔒
Membrane thickness🔒
Detail scale🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP102 — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/EP102

WPS-CA/EP102 — Gambar Rakitan

Outer diameter_scalloped🔒
Bolt hole circle diameter🔒
Inner bead circle diameter🔒
Bolt holes🔒
Bolt hole angular spacing🔒
Center hub outer diameter_sectionØ124
Center hub inner diameter_section🔒
Membrane thicknessδ=1.27 [0.047]
Detail scaleDetail II = 3:1
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP115 — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/EP115

WPS-CA/EP115 — Gambar Rakitan

Outer diameter_scallopedØ241
Bolt hole circle diameter🔒
Scallop radiusR111
Overall dimension232
Bolt holes🔒
Bolt hole angular spacing🔒
Center hub outer diameter_section🔒
Center hub inner diameter_section🔒
Membrane thickness🔒
Detail scale🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP200 · 8 inci · tahap pertama · rakitan diafragma katup besar — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/EP200

WPS-CA/EP200 · 8 inci · tahap pertama · rakitan diafragma katup besar — Gambar Rakitan

8 inch

Outer diameterφ505 [φ19.88]
Bolt hole circle diameter🔒
Number and size of bolt holes🔒
Inner circle diameter🔒
Backing plate diameter (side view)φ236 [φ9.29]
Center hub / small plate diameter (side view)φ127 [φ5.00]
Center hole / small hole🔒
Thickness (δ)🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP250/I · 10 inci · tahap pertama · rakitan diafragma katup besar — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/EP250/I

WPS-CA/EP250/I · 10 inci · tahap pertama · rakitan diafragma katup besar — Gambar Rakitan

10 inch

Outer diameter🔒
Bolt hole circle diameter🔒
Number and size of bolt holes🔒
Inner circle diameter🔒
Number and size of inner holes🔒
Backing plate diameter (side view)🔒
Hub plate diameter (side view)φ98 [φ3.86]
Center hub diameter (side view)φ73 [φ2.87]
Thickness (δ)3.2 [0.126]
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP250/II · 10 inci · tahap kedua · rakitan diafragma katup besar — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/EP250/II

WPS-CA/EP250/II · 10 inci · tahap kedua · rakitan diafragma katup besar — Gambar Rakitan

10 inch

Outer diameter🔒
Inner circle diameter🔒
Number and size of bolt holes🔒
Small hole offset from center (linear)🔒
Backing plate / molded plate diameter (side view)φ80 [φ3.15]
Center hub diameter (side view)φ58 [φ1.48]
Thickness (δ)1.8 [0.07]
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP300/I · 12 inci · tahap pertama · rakitan diafragma katup besar — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/EP300/I

WPS-CA/EP300/I · 12 inci · tahap pertama · rakitan diafragma katup besar — Gambar Rakitan

12 inch

Outer diameter🔒
Bolt hole circle diameter🔒
Number and size of bolt holes🔒
Inner circle diameter🔒
Number and size of inner holes🔒
Backing plate diameter (side view)φ550 [φ21.78]
Hub plate diameter (side view)🔒
Center hub diameter (side view)φ50 [φ1.98]
Thickness (δ)3.2 [0.126]
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP300/II · 12 inci · tahap kedua · rakitan diafragma katup besar — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/EP300/II

WPS-CA/EP300/II · 12 inci · tahap kedua · rakitan diafragma katup besar — Gambar Rakitan

12 inch

Outer diameter (side view)φ265 [φ10.35]
Bolt hole circle diameter🔒
Inner circle diameter🔒
Number and size of bolt holes🔒
Small feature circle diameter🔒
Small hole🔒
Angular position callout90°
Molded plate diameter (side view)φ85 [φ3.35]
Center hub diameter (side view)🔒
Thickness (δ)🔒
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP350/I · 14 inci · tahap pertama · rakitan diafragma katup besar — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/EP350/I

WPS-CA/EP350/I · 14 inci · tahap pertama · rakitan diafragma katup besar — Gambar Rakitan

14 inch

Outer diameter🔒
Bolt hole circle diameter🔒
Number and size of bolt holes🔒
Inner circle diameter🔒
Number and size of inner holes🔒
Backing plate diameter (side view)φ410 [φ16.14]
Second plate diameter (side view)🔒
Third plate diameter (side view)φ315 [φ12.40]
Hub plate diameter (side view)🔒
Center hub diameter (side view)🔒
Thickness (δ)3.2 [0.126]
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP350/II · 14 inci · tahap kedua · rakitan diafragma katup besar — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/EP350/II

WPS-CA/EP350/II · 14 inci · tahap kedua · rakitan diafragma katup besar — Gambar Rakitan

14 inch

Outer / mounting circle diameter🔒
Inner circle diameter🔒
Number and size of bolt holes🔒
Small hole offset from center (linear)🔒
Molded plate diameter (side view)φ104 [φ4.09]
Center hub diameter (side view)φ84 [φ3.31]
Thickness (δ)1.8 [0.07]
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP400/I · 16 inci · tahap pertama · rakitan diafragma katup besar — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/EP400/I

WPS-CA/EP400/I · 16 inci · tahap pertama · rakitan diafragma katup besar — Gambar Rakitan

16 inch

Outer diameter🔒
Bolt hole circle diameter🔒
Number and size of bolt holes🔒
Number and size of inner holes🔒
Inner circle / active plate diameter (side view)🔒
Hub plate diameter (side view)φ124 [φ4.88]
Center hub diameter (side view)φ100 [φ3.94]
Thickness (δ)3.2 [0.126]
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/EP400/II · 16 inci · tahap kedua · rakitan diafragma katup besar — Gambar RakitanDimensi tersedia berdasarkan permintaan

WPS-CA/EP400/II

WPS-CA/EP400/II · 16 inci · tahap kedua · rakitan diafragma katup besar — Gambar Rakitan

16 inch

Outer / mounting circle diameter🔒
Inner circle diameter🔒
Number and size of bolt holes🔒
Small hole offset from center (linear)🔒
Molded plate diameter (side view)φ110 [φ4.33]
Center hub diameter (side view)φ48 [φ1.80]
Thickness (δ)not shown on drawing
Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

Kontroler pulse jet 1–36 saluran SXC-C8B2

Kontroler pulse jet 1–36 saluran SXC-C8B2

1 gambar

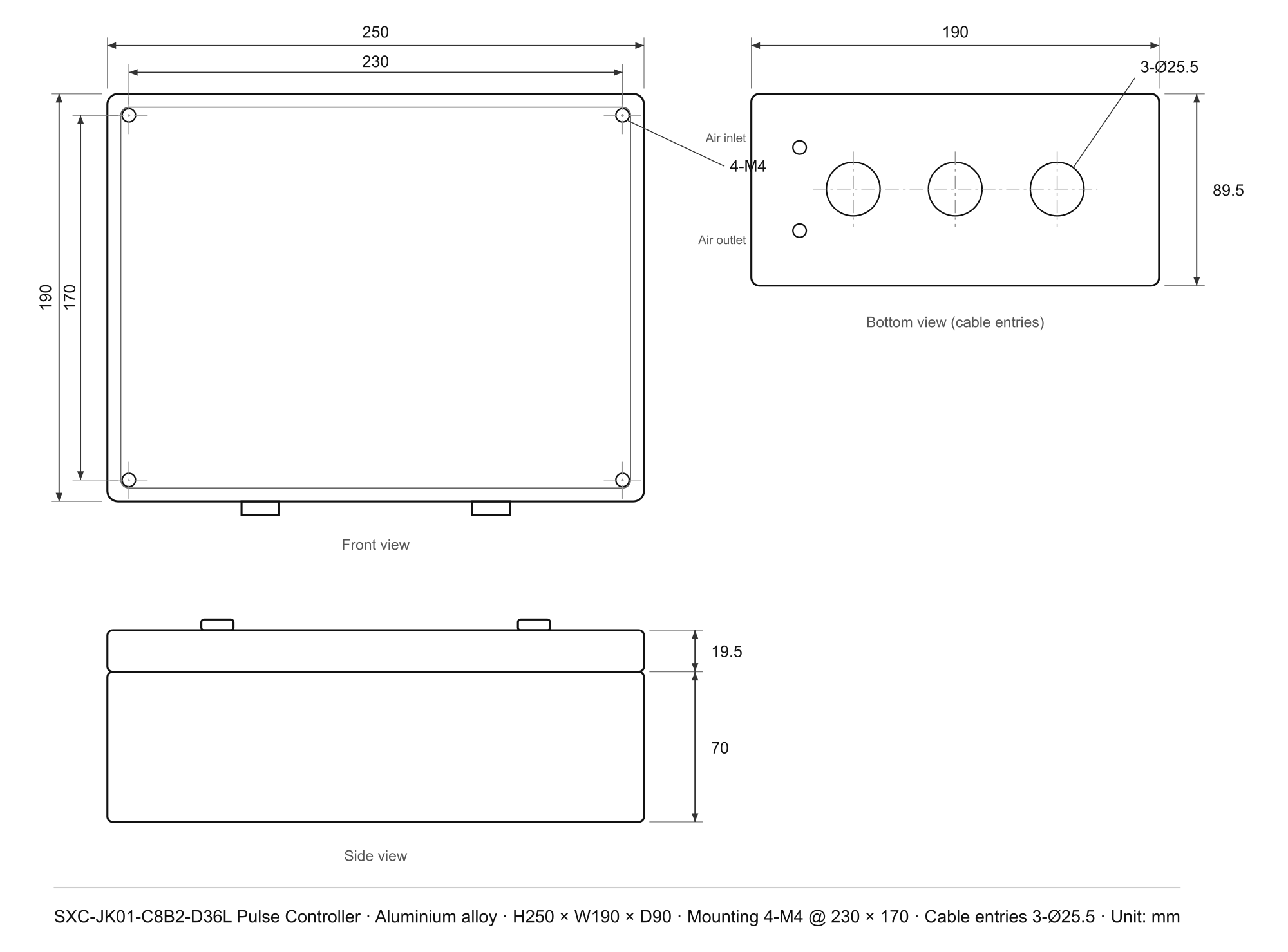

SXC-JK01-C8B2-D36L · 36 kanal · kontroler pulse — Gambar enclosure & pemasangan🔍 Klik untuk memperbesar

SXC-JK01-C8B2-D36L

SXC-JK01-C8B2-D36L · 36 kanal · kontroler pulse — Gambar enclosure & pemasangan

Aluminium alloy

Overall height250 mm
Overall width190 mm
Depth90 mm (lid 19.5 + body 70)
Mounting holes4-M4
Mounting hole spacing230 × 170 mm
Cable entries3-Ø25.5 mm
Butuh diagram pengkabelan atau PDF manual?
  • Dua port kecil di bagian bawah adalah sambungan udara untuk sensor ΔP internal opsional (versi "-P")
  • Digambar ulang sebagai vektor dari manual pabrik edisi 2025-10

Kontroler pulse offline SXC-SK01-C8A8-205L

Kontroler pulse offline SXC-SK01-C8A8-205L

1 gambar
SXC-SK01-C8A8-205L · 20+5 kanal · kontroler pulse offline — Gambar enclosure & pemasangan🔍 Klik untuk memperbesar

SXC-SK01-C8A8-205L

SXC-SK01-C8A8-205L · 20+5 kanal · kontroler pulse offline — Gambar enclosure & pemasangan

Clear PC plastic

Overall width255 mm
Overall height190 mm
Depth105 mm
Mounting hole spacing (W)234 mm
Mounting hole spacing (H)174 mm
Butuh diagram pengkabelan atau PDF manual?
  • Berbagi enclosure PC bening SK01 dengan SXC-SK01-C8A1
  • Dua cable gland di tepi bawah

Kontroler pulse SXC-SK01-C8A1

Kontroler pulse SXC-SK01-C8A1

1 gambar
SXC-SK01-C8A1 · 1–40 kanal · kontroler pulse — Gambar enclosure & pemasangan🔍 Klik untuk memperbesar

SXC-SK01-C8A1

SXC-SK01-C8A1 · 1–40 kanal · kontroler pulse — Gambar enclosure & pemasangan

Clear PC plastic

Overall width255 mm
Overall height190 mm
Depth105 mm
Mounting hole spacing (W)234 mm
Mounting hole spacing (H)174 mm
Butuh diagram pengkabelan atau PDF manual?
  • Dua cable gland di tepi bawah
  • Digambar ulang sebagai vektor dari manual pabrik V2.0

Kontroler pulse tekanan diferensial Delta P SXC-D32L

Kontroler pulse tekanan diferensial Delta P SXC-D32L

2 gambar
SXC-SK01-C8A9-D32L · 32 kanal · kontroler pulse ΔP — Gambar enclosure & pemasangan🔍 Klik untuk memperbesar

SXC-SK01-C8A9-D32L

SXC-SK01-C8A9-D32L · 32 kanal · kontroler pulse ΔP — Gambar enclosure & pemasangan

Clear PC plastic

Overall width255 mm
Overall height190 mm
Depth105 mm
Mounting hole spacing (W)234 mm
Mounting hole spacing (H)174 mm
Butuh diagram pengkabelan atau PDF manual?
  • SK01-C8A9-D32L memakai 2 lubang kabel besar + 2 kecil — tinggi total termasuk gland ≈ 215 mm
  • Berbagi enclosure PC bening SK01; gambar menampilkan bagian bawah dengan dua gland

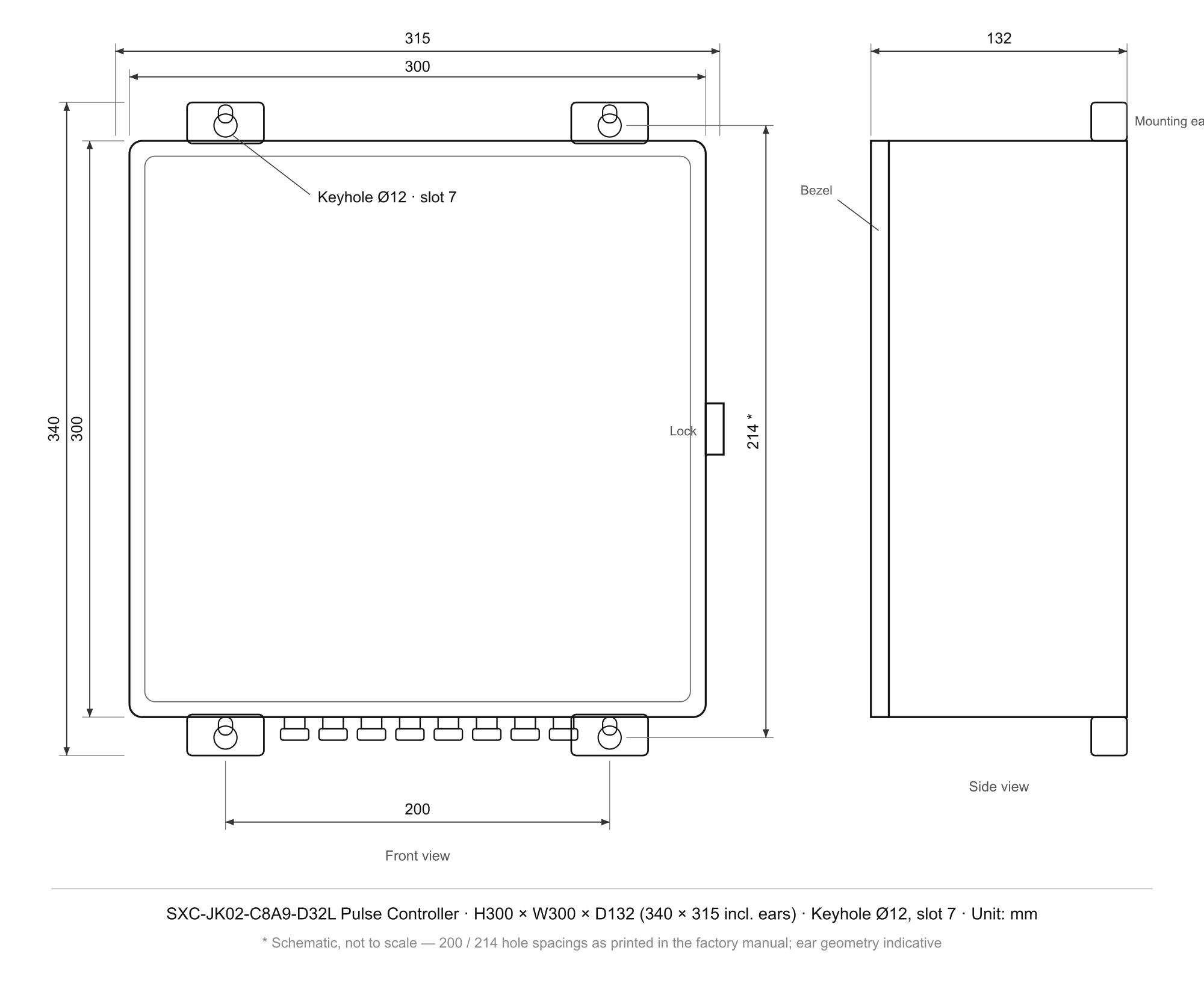

SXC-JK02-C8A9-D32L · 32 kanal · kontroler pulse tipe kabinet dinding — Gambar enclosure & pemasangan🔍 Klik untuk memperbesar

SXC-JK02-C8A9-D32L

SXC-JK02-C8A9-D32L · 32 kanal · kontroler pulse tipe kabinet dinding — Gambar enclosure & pemasangan

Overall height300 mm
Overall width300 mm
Depth132 mm
Incl. mounting ears340 × 315 mm
Keyhole slotsØ12 · slot width 7 mm
Ear hole spacing200 / 214 mm
Butuh diagram pengkabelan atau PDF manual?
  • Pintu berkunci dengan bezel; 8 lubang kabel di bagian bawah
  • Skema digambar ulang dari manual pabrik — jarak lubang sesuai cetakan, bentuk telinga gantung hanya indikatif

Gambar lainnya

Gambar lainnya

1 gambar
