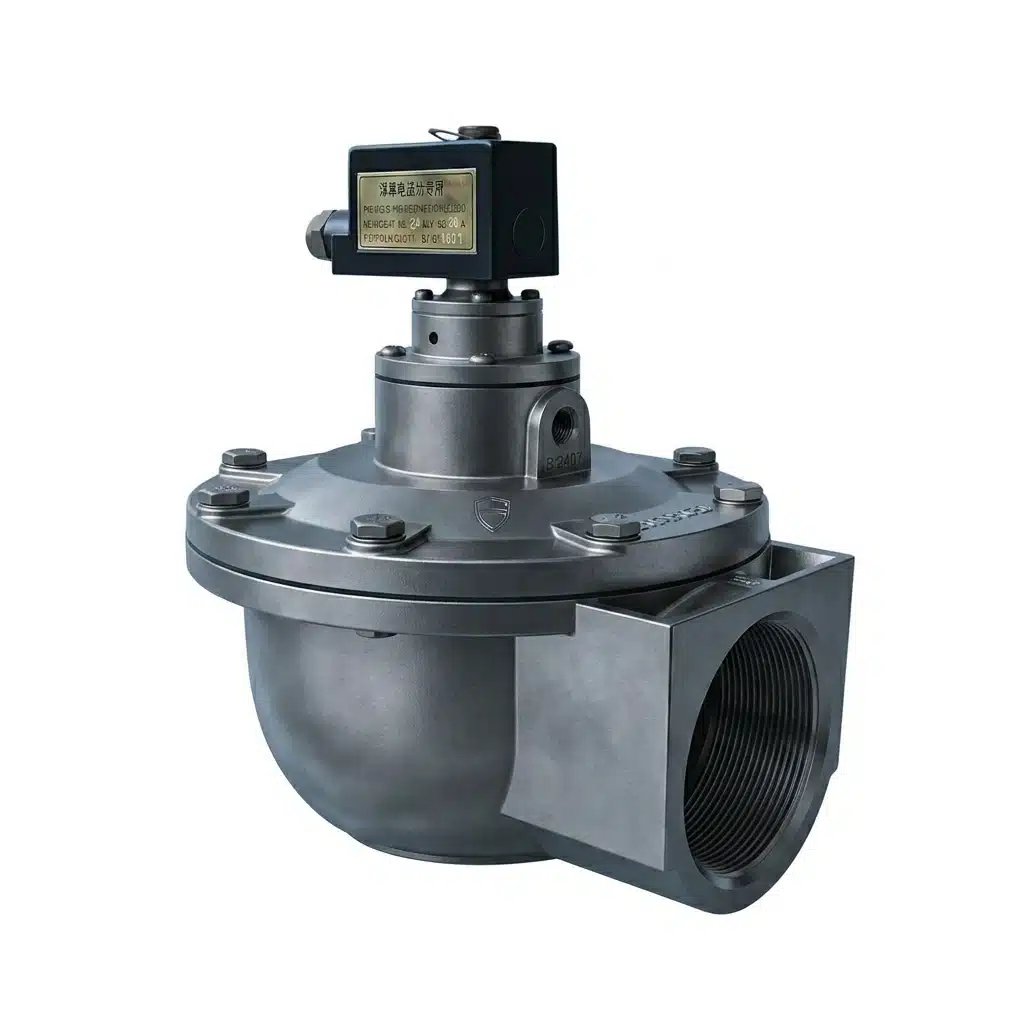

Katup pulse explosion-proof tipe siku DCF-F-Z
Seri katup pulse baghouse explosion-proof tipe siku (right-angle) yang mencakup konfigurasi kompak DN20 hingga DN90 aliran tinggi.
Parameter teknis
Spesifikasi operasi inti.
SeriDCF-F-Z
Tekanan kerja0.2-0.6 MPa
Media kerjaUdara bertekanan yang bersih dan kering
TeganganDC24V; AC220V / 50Hz opsional
Tingkat proteksiIP65
Suhu kerja-20 C hingga +55 C standar
Masa pakai diafragmaSekitar 1 juta siklus pada kondisi yang ditentukan
Rangkaian model lengkap
Rangkaian model DCF-F-Z
0.2-0.6 MPa / IP65 / IECEx, CE, CCC, RoHS
| Tipe | No. model | Ukuran | Ukuran DN | Grade / catatan |
|---|---|---|---|---|
| Tipe siku | DCF-F-2L-B | 3/4" | DN20 | Ex mb IIC T6 Gb |
| Tipe siku | DCF-F-Z-20 | 3/4" | DN20 | Ex mb IIC T6 Gb |
| Tipe siku | DCF-F-Z-25 | 1" | DN25 | Ex mb IIC T6 Gb |
| Tipe siku | DCF-F-Z-40S | 1.5" | DN40 | Ex mb IIC T6 Gb |
| Tipe siku | DCF-F-Z-50S | 2" | DN50 | Ex mb IIC T6 Gb |
| Tipe siku | DCF-F-Z-62S | 2.5" | DN65 | Ex mb IIC T6 Gb |
| Tipe siku | DCF-F-Z-76S | 3" | DN80 | Ex mb IIC T6 Gb |
| Tipe siku | DCF-F-Z-102S.B | 3.5" | DN90 | Ex mb IIC T6 Gb |
Standar produk
Spesifikasi katup pulse industri.
SertifikasiIECEx, CE, CCC, RoHS, IP65
ProdusenSuzhou Xiechang Environmental Protection Technology Co., Ltd.
AplikasiSistem pembersihan baghouse pulse-jet dan penangkapan debu industri
Video produk
Video demonstrasi dan panduan pemilihan terkait.
Gambar teknik
Dimensi pemasangan untuk produk ini.
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-Z-102S.B
DCF-F-Z-102S.B · 4" (DN102) · katup pulse tipe siku (right-angle) explosion-proof — Gambar pemasangan
| Overall height | 275.3 mm |
|---|---|
| Body offset | 38 mm |
| Inlet center height | 🔒 |
| Outlet center height | 38 mm |
| Flange diameter | 🔒 |
| Bolt circle diameter | 🔒 |
+1 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-2L-B
DCF-F-2L-B · 3/4" · katup pulse tipe siku (right-angle) explosion-proof (2L-B) — Gambar pemasangan
| Overall height | 185 mm |
|---|---|
| Inlet length | 24 mm |
| Outlet center height low | 🔒 |
| Outlet center height high | 105 mm |
| Outlet diameter | 🔒 |
| Flange diameter | 🔒 |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-Z-20
DCF-F-Z-20 · 3/4" · katup pulse tipe siku (right-angle) explosion-proof — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Body offset | 🔒 |
| Inlet center height | 20 mm |
| Outlet center height | 🔒 |
| Flange diameter | Ø80 mm |
| Bolt circle diameter | Ø48 mm |
+1 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-Z-25
DCF-F-Z-25 · 1" (DN25) · katup pulse tipe siku (right-angle) explosion-proof — Gambar pemasangan
| Overall height | 136 mm |
|---|---|
| Body offset | 27 mm |
| Inlet center height | 24 mm |
| Outlet center height | 🔒 |
| Flange diameter | 🔒 |
| Bolt circle diameter | 🔒 |
+1 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-Z-40S
DCF-F-Z-40S · 1½" (DN40) · katup pulse tipe siku (right-angle) explosion-proof — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Body offset | 🔒 |
| Inlet center height | 🔒 |
| Outlet center height | 28 mm |
| Flange diameter | Ø112 mm |
| Bolt circle diameter | Ø75 mm |
+1 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-Z-50S
DCF-F-Z-50S · 2" (DN50) · katup pulse tipe siku (right-angle) explosion-proof — Gambar pemasangan
| Overall height | 206 mm |
|---|---|
| Body offset | 36 mm |
| Inlet center height | 43 mm |
| Outlet center height | 🔒 |
| Flange diameter | 🔒 |
| Bolt circle diameter | 🔒 |
+1 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-Z-62S
DCF-F-Z-62S · 2½" (DN62) · katup pulse tipe siku (right-angle) explosion-proof — Gambar pemasangan
| Overall height | 226 mm |
|---|---|
| Body offset | 🔒 |
| Inlet center height | 🔒 |
| Outlet center height | 🔒 |
| Flange diameter | Ø188 mm |
| Bolt circle diameter | Ø110 mm |
+1 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-Z-76S
DCF-F-Z-76S · 3" (DN76) · katup pulse tipe siku (right-angle) explosion-proof — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Body offset | 38 mm |
| Inlet center height | 59 mm |
| Outlet center height | 38 mm |
| Flange diameter | 🔒 |
| Bolt circle diameter | 🔒 |
+1 dimensi lainnya
Basis pengetahuan
Jawaban praktis untuk produk ini.
Tanya jawab produk
Apa itu konstruksi explosion-proof gabungan DCF-F3?
F3 adalah tipe gabungan — menggabungkan proteksi selungkup flameproof (db) dan enkapsulasi (mb) dalam satu katup.
DCF-F3gabunganflameproof
Aplikasi
Bagaimana cara memasang katup pulse explosion-proof DCF-F2-Z?
Sambungkan ulir sisi masuk ke tangki udara dan pipa semprot (blowpipe) ke sisi keluar, kencangkan masing-masing searah jarum jam untuk mencegah kebocoran; arah koil dapat disetel.
DCF-F2-Zpemasangankatup pulse explosion-proof
Spesifikasi
Ukuran dan model apa saja yang tersedia dalam seri DCF-F2-Z?
Dari 3/4" (DCF-F2-Z-20) hingga 3.5" (DCF-F2-Z-102S.B), dengan opsi bodi 304 / 316 / rendah tembaga-seng.
DCF-F2-ZukuranDN20
Spesifikasi
Ukuran dan model apa saja yang tersedia dalam seri gabungan DCF-F3-Z?
Dari 3/4" (DCF-F3-Z-20 / DCF-F3-2L-B) hingga 3.5" (DCF-F3-Z-102S.B), dengan opsi bodi 304 / 316 / rendah tembaga-seng.
DCF-F3-Zgabunganukuran
