DCF-F-ZM - Katup pulse Xiechang

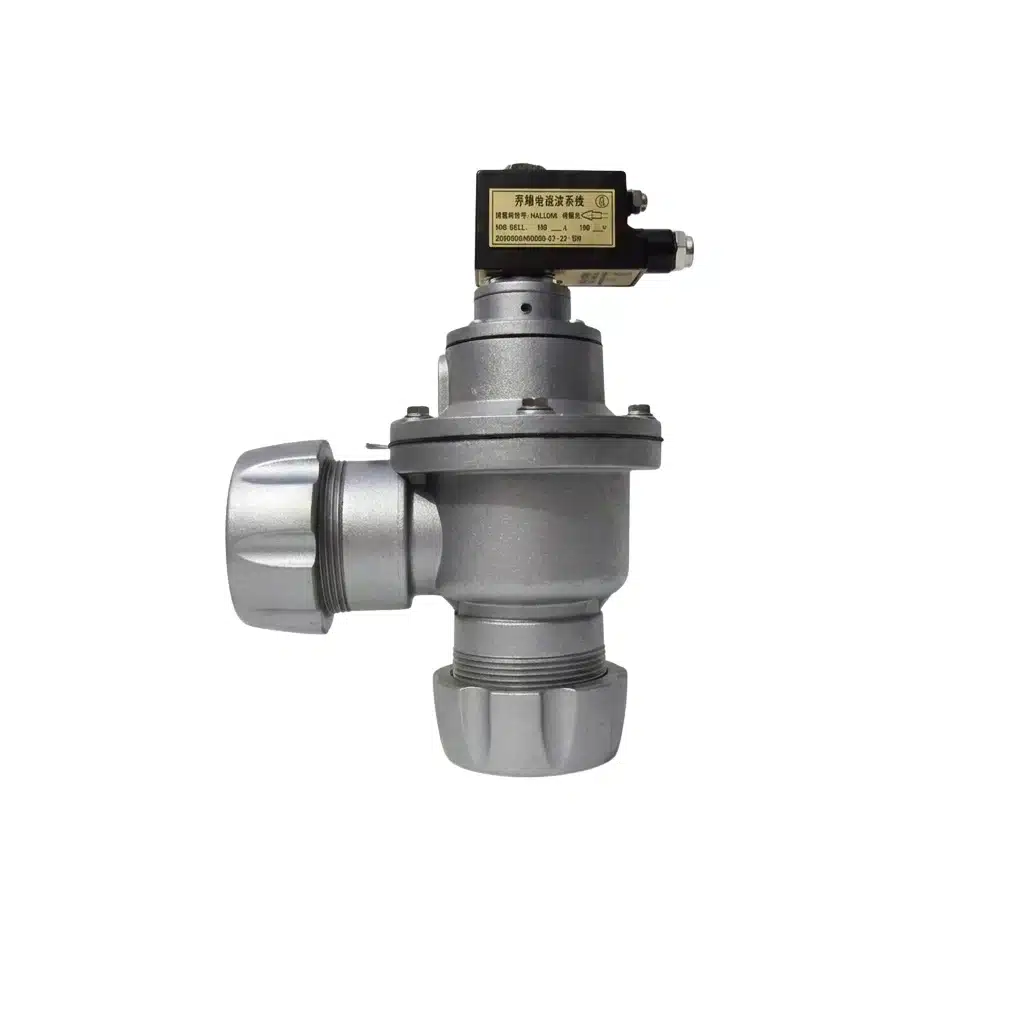

Katup pulse explosion-proof ulir luar DCF-F-ZM
Katup pulse explosion-proof ulir luar yang dirancang untuk pemasangan cepat pada header udara baghouse di area berbahaya.
Parameter teknis
Spesifikasi operasi inti.
SeriDCF-F-ZM
Tekanan kerja0.2-0.6 MPa
Media kerjaUdara bertekanan yang bersih dan kering
TeganganDC24V; AC220V / 50Hz opsional
Tingkat proteksiIP65
Suhu kerja-20 C hingga +55 C standar
Masa pakai diafragmaSekitar 1 juta siklus pada kondisi yang ditentukan
Rangkaian model lengkap
Rangkaian model DCF-F-ZM
0.2-0.6 MPa / IP65 / IECEx, CE, CCC, RoHS
| Tipe | No. model | Ukuran | Ukuran DN | Grade / catatan |
|---|---|---|---|---|
| Ulir luar | DCF-F-ZM-20 | 3/4" | DN20 | Ex mb IIC T6 Gb |
| Ulir luar | DCF-F-ZM-25 | 1" | DN25 | Ex mb IIC T6 Gb |
| Ulir luar | DCF-F-ZM-40S | 1.5" | DN40 | Ex mb IIC T6 Gb |
Standar produk
Spesifikasi katup pulse industri.
SertifikasiIECEx, CE, CCC, RoHS, IP65
ProdusenSuzhou Xiechang Environmental Protection Technology Co., Ltd.
AplikasiSistem pembersihan baghouse pulse-jet dan penangkapan debu industri
Video produk
Video demonstrasi dan panduan pemilihan terkait.
Sertifikasi
Lini produk ini tersertifikasi pihak ketiga.
Sertifikasi produk
DCF-F Series · DCF-F Series (2L-B / Z / Y / YA / YQ / ZM / T variants) · DMY-F-II-80
Sertifikat CCC — katup pulse explosion-proof seri DCF-F
| No. sertifikat | 2024322307005851 |
|---|---|
| Diterbitkan oleh | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (SITIIAS) |
| Diterbitkan | 2024-07-16 |
| Berlaku hingga | 2029-03-18 |
| Standar | GB/T 3836.1-2021, GB/T 3836.9-2021, CNCA-C23-01:2024 |
Sertifikasi produk
DCF-F Series (2L-B / Z / Y / YA / YQ / ZM / T variants) · DMY-F-II-80
Sertifikat Ex GYB25.1974X — katup pulse terenkapsulasi seri DCF-F
| No. sertifikat | GYB25.1974X |
|---|---|
| Diterbitkan oleh | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (NEPSI - National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) |
| Diterbitkan | 2025-06-12 |
| Berlaku hingga | 2030-06-11 |
| Standar | GB/T 3836.1-2021, GB/T 3836.9-2021, JB/T 5916-2013 |
Sertifikasi produk
Model yang tercakup (10)
DCF-F T4 AC 230V · DCF-F-Z/Y/ZM-20 · DCF-F-Z/Y/T/ZM-25 · DCF-Z/Y/T/ZM-40S · DCF-F-Z/Y/T-50S · DCF-F-Z/Y-62S · DCF-F-Z/Y-76S · DCF-F-Z/Y-102S.B · DCF-F-Z/Y-102S · DCF-F-Y-115S
Pernyataan Kesesuaian CE — koil solenoid DCF-F (T4, AC 230V)
| No. sertifikat | 4791247699-S4 |
|---|---|
| Diterbitkan oleh | UL-CCIC Company Limited |
| Diterbitkan | 2024-03-30 |
| Standar | EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019 |
Sertifikasi produk
Model yang tercakup (10)
DCF-F T6 DC 24V · DCF-F-Z/Y/ZM-20 · DCF-F-Z/Y/T/ZM-25 · DCF-Z/Y/T/ZM-40S · DCF-F-Z/Y/T-50S · DCF-F-Z/Y-62S · DCF-F-Z/Y-76S · DCF-F-Z/Y-102S.B · DCF-F-Z/Y-102S · DCF-F-Y-115S
Pernyataan Kesesuaian CE — koil solenoid DCF-F (T6, DC 24V)
| No. sertifikat | 4791247699-S2 |
|---|---|
| Diterbitkan oleh | UL-CCIC Company Limited |
| Diterbitkan | 2024-03-30 |
| Standar | EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019 |
Gambar teknik
Dimensi pemasangan untuk produk ini.
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-ZM-40S
DCF-F-ZM-40S · 1½" · katup pulse explosion-proof tipe siku ulir luar — Gambar pemasangan
| Inlet tube outer diameter | Ø48 mm |
|---|---|
| Inlet tube bore | 🔒 |
| Port seat depth | 30 mm |
| Connector length | 64 mm |
| Port spacing | 🔒 |
| Overall length | 🔒 |
+4 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-ZM-20
DCF-F-ZM-20 · 3/4" · katup pulse explosion-proof tipe siku ulir luar — Gambar pemasangan
| Inlet tube outer diameter | 🔒 |
|---|---|
| Inlet tube bore | Ø25 mm |
| Port seat depth | 🔒 |
| Connector length | 🔒 |
| Port spacing | 80 mm |
| Overall length | 118 mm |
+4 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-ZM-25
DCF-F-ZM-25 · 1" · katup pulse explosion-proof tipe siku ulir luar — Gambar pemasangan
| Inlet tube outer diameter | 🔒 |
|---|---|
| Inlet tube bore | Ø32 mm |
| Port seat depth | 🔒 |
| Connector length | 🔒 |
| Port spacing | 93 mm |
| Overall length | 139 mm |
+4 dimensi lainnya
Basis pengetahuan
Jawaban praktis untuk produk ini.
Aplikasi
Bagaimana cara memasang katup pulse explosion-proof ulir luar DCF-F2-ZM?
Pasang konektor bulkhead XBS ke dinding dust collector, sambungkan pipa semprot (blowpipe) ke kedua ujungnya, lalu putar sambungan union searah jarum jam ke ujung berulir konektor.
DCF-F2-ZMulir luarpemasangan
Spesifikasi
Ukuran apa saja yang tersedia dalam seri gabungan ulir luar DCF-F3-ZM?
Dari 3/4" (DCF-F3-ZM-20) hingga 1.5" (DCF-F3-ZM-40S), dengan opsi bodi 304 / 316 / rendah tembaga-seng.
