DCF-Y - Katup pulse Xiechang

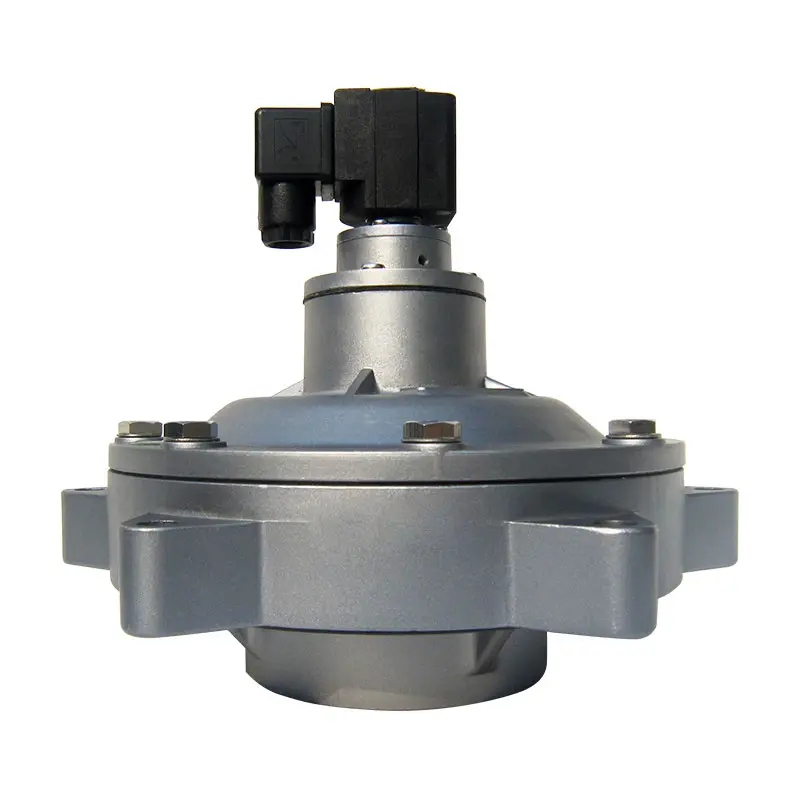

Katup pulse tipe benam DCF-Y

Seri katup pulse tipe benam (immersed) untuk pembersihan filter baghouse dengan aliran tinggi dan respons cepat.

Lihat rangkaian modelMinta penawaran
Katup pulse tipe benam DCF-Y

Parameter teknis

Spesifikasi operasi inti.

SeriDCF-Y
Tekanan kerja0.2-0.6 MPa
Media kerjaUdara bertekanan yang bersih dan kering
TeganganDC24V; AC220V / 50Hz opsional
Tingkat proteksiIP65
Suhu kerja-20 C hingga +55 C standar
Masa pakai diafragmaSekitar 1 juta siklus pada kondisi yang ditentukan

Rangkaian model lengkap

Rangkaian model DCF-Y

0.2-0.6 MPa / IP65 / CE, CCC, RoHS

TipeNo. modelUkuranUkuran DNGrade / catatan
Tipe benamDCF-Y-251"DN25Diafragma tunggal
Tipe benamDCF-Y-40S1.5"DN40Diafragma ganda
Tipe benamDCF-Y-50S2"DN50Diafragma ganda
Tipe benamDCF-Y-62S2.5"DN65Diafragma ganda
Tipe benamDCF-Y-76S3"DN80Diafragma ganda
Tipe benamDCF-Y-102S.B3.5"DN90Diafragma ganda
Tipe benamDCF-Y-102S4"DN100Diafragma ganda

Standar produk

Spesifikasi katup pulse industri.

SertifikasiCE, CCC, RoHS
ProdusenSuzhou Xiechang Environmental Protection Technology Co., Ltd.
AplikasiSistem pembersihan baghouse pulse-jet dan penangkapan debu industri

Video produk

Video demonstrasi dan panduan pemilihan terkait.

Lihat semua
Sesuai model0:43

Katup pulse DCF-Y-76S-C untuk dust collector industri | Xiechang

Sesuai model1:47

Uji kebocoran udara katup pulse DCF-Y-76S

Sesuai model0:22

Katup pulse tipe benam (immersed) DCF-Y

Sesuai seri0:54

Katup pulse tipe benam (immersed) vs tipe siku: fitur utama dan panduan pemilihan

Sesuai seri1:51

Petunjuk pemasangan katup pulse tipe benam (immersed)

Sesuai seri1:10

Panduan pemilihan katup pulse tipe benam (immersed) untuk dust collector industri

Sertifikasi

Lini produk ini tersertifikasi pihak ketiga.

Lihat semua sertifikat →
Verifikasi Kesesuaian CE oleh SGS (EMC) — katup pulse seri DCF🔍 Klik untuk memperbesar

Sertifikasi produk

Model yang tercakup (19)

DCF-Z-25-E · DCF-Z/Y/ZM-20 · DCF-Z/Y/T/ZM-25 · DCF-Z/Y/T/ZM-40S · DCF-Z/Y/T-50S · DCF-Z/Y-62S · DCF-Z/Y-76S · DCF-Z/Y-102S.B · DCF-Z/Y-102S · DCF-Y-115S · DCF-Z/Y/ZM-20-E · DCF-Z/Y/T/ZM-25-E · DCF-Z/Y/T/ZM-40S-E · DCF-Z/Y/T-50S-E · DCF-Z/Y-62S-E · DCF-Z/Y-76S-E · DCF-Z/Y-102S.B-E · DCF-Z/Y-102S-E · DCF-Y-115S-E

Verifikasi Kesesuaian CE oleh SGS (EMC) — katup pulse seri DCF

No. sertifikatSHEM250300138601HSC
Diterbitkan olehSGS-CSTC Standards Technical Services Co., Ltd.
Diterbitkan2025-03-25
StandarEN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019
Butuh PDF asli?
Deklarasi Kesesuaian EAC — katup pulse solenoid (seri DCF / DMY)🔍 Klik untuk memperbesar

Sertifikasi produk

Model yang tercakup (9)

DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-Z-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-ZM-20/25/40S (incl. -JC/C/D/E) · DCF-T-25S/40S/50S (incl. -JC/C/D/E) · DMY-II-80 (incl. -JC/C/D/E) · DCF-Y-76S/II-00 (incl. -JC/C/D/E) · DCF-YQ-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-YA-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S

Deklarasi Kesesuaian EAC — katup pulse solenoid (seri DCF / DMY)

No. sertifikatЕАЭС N RU Д-CN.РА04.В.44367/26
Diterbitkan olehDeclared by OOO 'Center of Metrology and Standardization' (Moscow) as authorized representative; registered in the Eurasian Economic Union conformity register
Diterbitkan2026-05-21
Berlaku hingga2031-05-20
StandarТР ТС 010/2011, ТР ТС 020/2011, ГОСТ 12.2.003-91, ГОСТ 30804.6.2-2013, ГОСТ 30804.6.4-2013, ГОСТ 15150-69, ГОСТ IEC 61000-6-4-2016
Butuh PDF asli?
Pernyataan Kesesuaian CE (EMC) — koil solenoid DCF-TZ (UL-CCIC)🔍 Klik untuk memperbesar

Sertifikasi produk

DCF-TZ · DCF-TZ-XQA · DCF-TZ-XQB

Pernyataan Kesesuaian CE (EMC) — koil solenoid DCF-TZ (UL-CCIC)

No. sertifikat4790933465-S2
Diterbitkan olehUL-CCIC Company Limited
Diterbitkan2023-08-21
StandarEN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019
Butuh PDF asli?
Sertifikasi Produk Perlindungan Lingkungan CCEP — katup pulse solenoid DCF🔍 Klik untuk memperbesar

Sertifikasi produk

DCF series

Sertifikasi Produk Perlindungan Lingkungan CCEP — katup pulse solenoid DCF

No. sertifikatCCAEPI-EP-2026-039
Diterbitkan olehCCAEPI — China Association of Environmental Protection Industry (Beijing) Certification Center
Diterbitkan2026-01-15
Berlaku hingga2029-01-14
StandarHJ/T 284-2006
Butuh PDF asli?

Gambar teknik

Dimensi pemasangan untuk produk ini.

Basis pengetahuan

Jawaban praktis untuk produk ini.

Lihat semua
Spesifikasi

Apa saja parameter teknis katup pulse elektromagnetik tipe benam (immersed) Xiechang DCF-Y untuk semua ukuran?

Katup tipe benam DCF-Y mencakup ukuran 1"–4" (DCF-Y-25 hingga DCF-Y-102S). Semuanya memiliki tekanan kerja 0.2–0.6 MPa, tekanan semprot yang direkomendasikan 0.3–0.4 MPa, dan lebar pulse 80–150 ms; kapasitas tangki udara berkisar dari 45–70 L (1") hingga 600–1000 L (4"), dan luas filter yang dilayani dari 6–10 m² (1") hingga 100–120 m² (4").

katup pulse tipe benam (immersed)katup pulse tipe benam (submerged)DCF-Y
Spesifikasi

O-ring dan ukuran lubang pipa semprot mana yang digunakan pada katup pulse tipe benam Xiechang dan Watson?

Setiap ukuran katup benam menggunakan satu O-ring besar dan satu O-ring kecil serta lubang pipa semprot yang sesuai, misalnya 1" (Y-25): O-ring besar Φ67×5.3, kecil Φ30×2.65, lubang G1"; 4" (Y-102S): besar Φ195×7.5, kecil Φ112×5.3, lubang Φ113. Katup benam Xiechang (DCF-Y) dan Watson (WY) memakai tabel yang sama.

O-ringpemilihan O-ringO-ring katup benam
