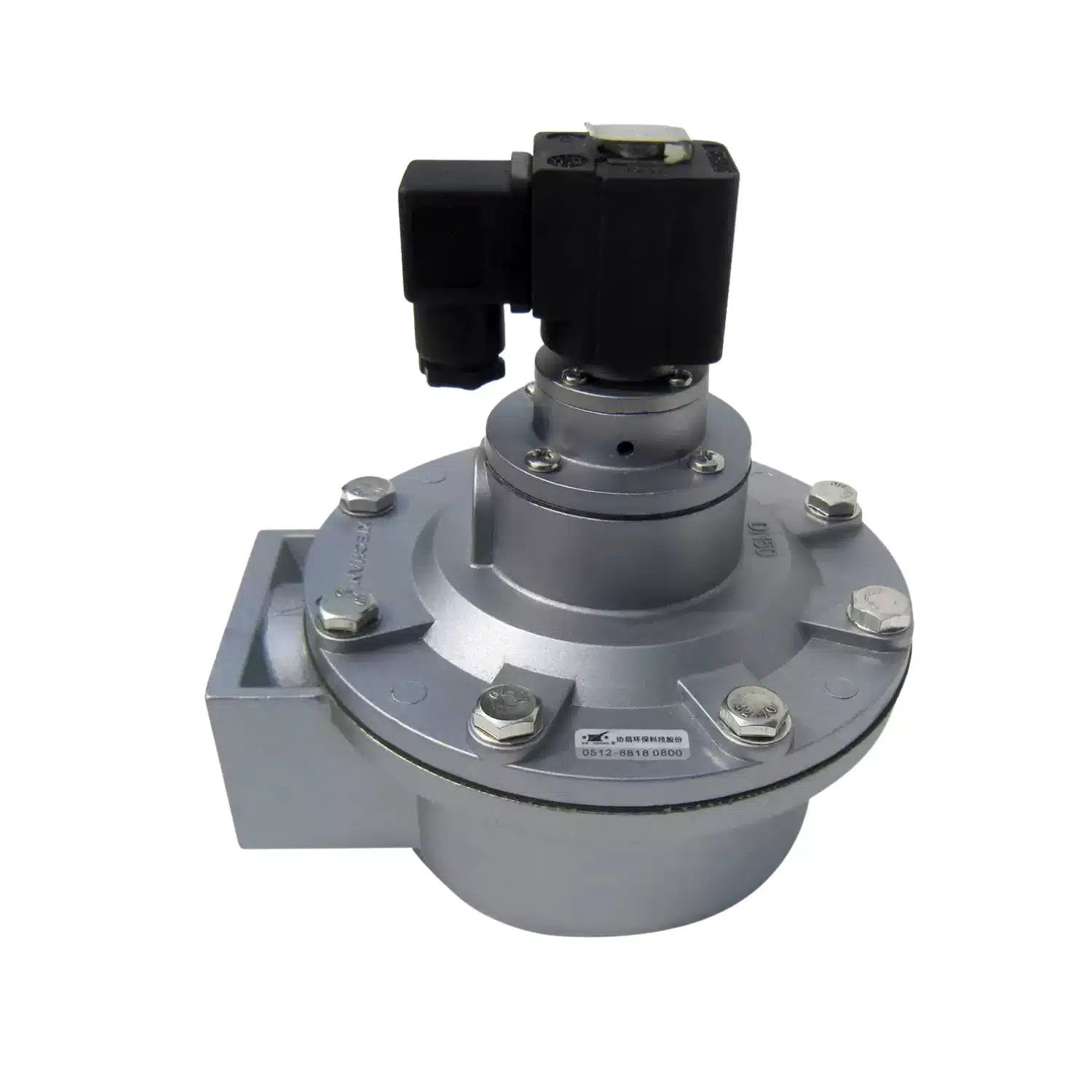

Katup pulse baghouse tipe siku DCF-Z
Rangkaian katup pulse tipe siku (right-angle) untuk dust collector tipe baghouse industri konvensional.
Parameter teknis
Spesifikasi operasi inti.
SeriDCF-Z
Tekanan kerja0.2-0.6 MPa
Media kerjaUdara bertekanan yang bersih dan kering
TeganganDC24V; AC220V / 50Hz opsional
Tingkat proteksiIP65
Suhu kerja-20 C hingga +55 C standar
Masa pakai diafragmaSekitar 1 juta siklus pada kondisi yang ditentukan
Rangkaian model lengkap
Rangkaian model DCF-Z
0.2-0.6 MPa / IP65 / CE, CCC, RoHS
| Tipe | No. model | Ukuran | Ukuran DN | Kelas / catatan |
|---|---|---|---|---|
| Tipe siku | DCF-2L-B | 3/4" | DN20 | Bodi kompak |
| Tipe siku | DCF-Z-20 | 3/4" | DN20 | Standar industri |
| Tipe siku | DCF-Z-25 | 1" | DN25 | Standar industri |
| Tipe siku | DCF-Z-40S | 1.5" | DN40 | Diafragma ganda |
| Tipe siku | DCF-Z-50S | 2" | DN50 | Diafragma ganda |
| Tipe siku | DCF-Z-62S | 2.5" | DN65 | Diafragma ganda |
| Tipe siku | DCF-Z-76S | 3" | DN80 | Diafragma ganda |
| Tipe siku | DCF-Z-102S.B | 3.5" | DN90 | Diafragma ganda |
Standar produk
Spesifikasi katup pulse industri.
SertifikasiCE, CCC, RoHS
ProdusenSuzhou Xiechang Environmental Protection Technology Co., Ltd.
AplikasiSistem pembersihan baghouse pulse-jet dan penangkapan debu industri
Video produk
Video demonstrasi dan panduan pemilihan terkait.
Katup pulse stainless steel DCF-Z-25 untuk baghouse | Xiechang
Katup pulse stainless steel DCF-Z-20 untuk baghouse | Xiechang
Katup pulse ulir DCF-Z
Model katup pulse ulir Xiechang
Katup pulse jet tipe siku (right-angle) untuk dust collector
Gambar teknik
Dimensi pemasangan untuk produk ini.
🔒 Dimensi tersedia berdasarkan permintaanDCF-2L-B
DCF-2L-B · 3/4" · katup pulse tipe siku (right-angle) tipe B — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Port center height | 🔒 |
| Inlet center height | 82 mm |
| Outlet diameter | 🔒 |
| Inlet length | 24 mm |
| Base length | 140 mm |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-Z-102S.B
DCF-Z-102S.B · 3.5" · katup pulse tipe siku (right-angle) — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Inlet center height | 🔒 |
| Base length | 🔒 |
| Bolt spacing | 135 mm |
| Bolt circle diameter | Ø205 mm |
| Mounting spacing | 315 mm |
🔒 Dimensi tersedia berdasarkan permintaanDCF-Z-20
DCF-Z-20 · 3/4" · katup pulse tipe siku (right-angle) — Gambar pemasangan
| Overall height | 128 mm |
|---|---|
| Inlet height | 🔒 |
| Outlet height | 🔒 |
| Inlet length | 🔒 |
| Base length | 88 mm |
| Bolt spacing | 48 mm |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-Z-25
DCF-Z-25 · 1" · katup pulse tipe siku (right-angle) — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Inlet height | 🔒 |
| Outlet height | 27 mm |
| Inlet length | 🔒 |
| Base length | 113 mm |
| Bolt spacing | 65 mm |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-Z-40S
DCF-Z-40S · 1.5" · katup pulse tipe siku (right-angle) — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Inlet height | 🔒 |
| Outlet height | 🔒 |
| Inlet length | 28 mm |
| Base length | 131 mm |
| Bolt spacing | 75 mm |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-Z-62S
DCF-Z-62S · 2.5" · katup pulse tipe siku (right-angle) — Gambar pemasangan
| Overall height | 226 mm |
|---|---|
| Inlet height | 49 mm |
| Outlet height | 🔒 |
| Inlet length | 37 mm |
| Base length | 🔒 |
| Bolt spacing | 🔒 |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-ZM-25
DCF-ZM-25 · 1" · katup pulse tipe siku (right-angle) ulir luar — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Port center height low | 53 mm |
| Port center height high | 🔒 |
| Inlet outer diameter | 🔒 |
| Inlet bore diameter | Ø32 mm |
| Inlet socket depth | 30 mm |
+3 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-Z-50S
DCF-Z-50S · 2" (DN50) · katup pulse tipe siku (right-angle) — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Body offset | 36 mm |
| Inlet center height | 43 mm |
| Outlet center height | 36 mm |
| Flange diameter | 🔒 |
| Bolt circle diameter | 🔒 |
+1 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-Z-76S
DCF-Z-76S · 3" (DN76) · katup pulse tipe siku (right-angle) — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Inlet center height | 59 mm |
| Outlet center height | 38 mm |
| Flange diameter | Ø200 mm |
| Bolt circle diameter | 🔒 |
| Base width | 🔒 |
Basis pengetahuan
Jawaban praktis untuk produk ini.
Aplikasi
Bagaimana cara memilih dan memasang sistem katup pulse tipe siku (right-angle) Xiechang DCF-Z / DCF-2L-B beserta fitting-nya?
Katup tipe siku (DCF-Z atau DCF-2L-B) dikombinasikan dengan konektor dinding boks (bulkhead) — kepala tunggal XC-XBD atau kepala ganda XC-XBS — union khusus (XC-HJD), dan manifold udara bundar (XC-YQX). Tersedia empat mode pemasangan — H-D, H-S, G-S, dan F-S — yang dicocokkan menurut ukuran katup, menggunakan kunci crescent yang sesuai (3/4": No.68-72, 1": No.78-85, 1.5": No.90-95).
pemilihan katup tipe sikupanduan pemasanganDCF-Z
Spesifikasi
Apa saja parameter teknis katup pulse elektromagnetik tipe siku (right-angle) Xiechang DCF-Z?
Katup tipe siku DCF-Z mencakup ukuran 3/4"–2.5" (DCF-Z-20 hingga DCF-Z-62S). Semuanya memiliki tekanan kerja 0.2–0.6 MPa, tekanan semburan yang disarankan 0.3–0.4 MPa, dan lebar pulse 80–150 ms; luas filter yang dilayani berkisar dari 4–6 m² (3/4") hingga 36–42 m² (2.5").
katup pulse tipe siku (right-angle)DCF-Zparameter teknis
Spesifikasi
Diameter luar pipa berapa yang sesuai dengan setiap ukuran ulir G pada katup tipe siku Xiechang?
G3/4"→Ø27 mm, G1"→Ø34 mm, G1.5"→Ø48 mm, G2"→Ø60 (60.3) mm, G2.5"→Ø76 (76.1) mm, G3"→Ø89 (88.9) mm, G3.5"→Ø102 mm.
ulir pipaulir Gdiameter luar pipa
