DCF-ZM - Katup pulse Xiechang

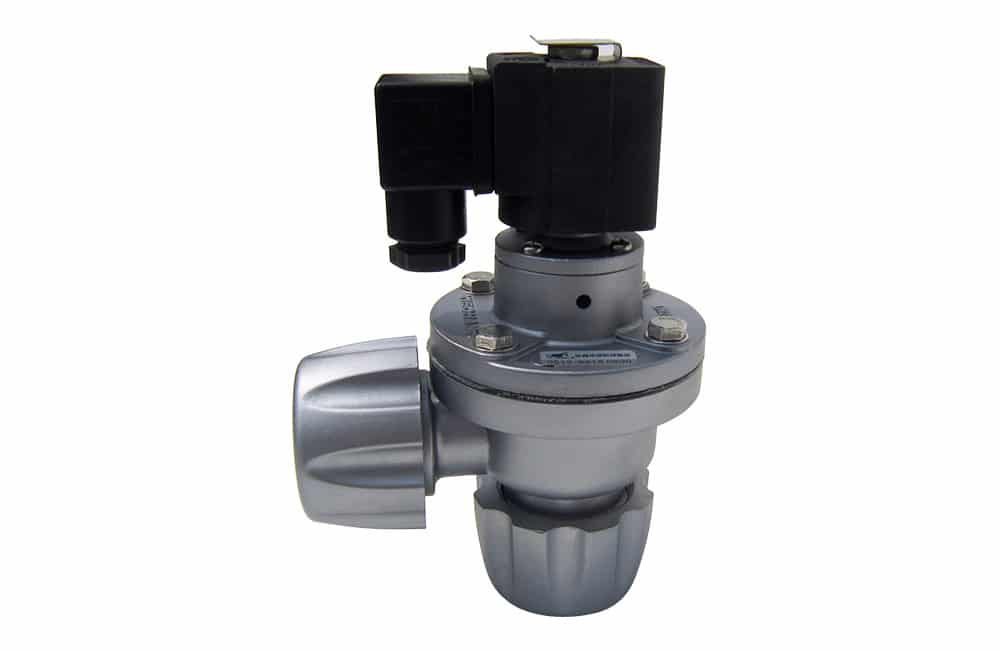

Katup pulse tipe mur kopling DCF-ZM
Katup pulse tipe mur kopling (coupling) untuk perakitan dan perawatan cepat pada header udara baghouse.
Parameter teknis
Spesifikasi operasi inti.
SeriDCF-ZM
Tekanan kerja0.2-0.6 MPa
Media kerjaUdara bertekanan yang bersih dan kering
TeganganDC24V; AC220V / 50Hz opsional
Tingkat proteksiIP65
Suhu kerja-20 C hingga +55 C standar
Masa pakai diafragmaSekitar 1 juta siklus pada kondisi yang ditentukan
Rangkaian model lengkap
Rangkaian model DCF-ZM
0.2-0.6 MPa / IP65 / CE, CCC, RoHS
| Tipe | No. model | Ukuran | Ukuran DN | Kelas / catatan |
|---|---|---|---|---|
| Tipe mur kopling | DCF-ZM-20 | 3/4" | DN20 | Standar industri |
| Tipe mur kopling | DCF-ZM-25 | 1" | DN25 | Standar industri |
| Tipe mur kopling | DCF-ZM-40S | 1.5" | DN40 | Standar industri |
Standar produk
Spesifikasi katup pulse industri.
SertifikasiCE, CCC, RoHS
ProdusenSuzhou Xiechang Environmental Protection Technology Co., Ltd.
AplikasiSistem pembersihan baghouse pulse-jet dan penangkapan debu industri
Video produk
Video demonstrasi dan panduan pemilihan terkait.
Uji kebocoran katup pulse tipe mur kopling cepat 1 inci DCF-ZM-25
Katup pulse jet stainless steel DCF-ZM-25 untuk baghouse industri | Xiechang
Katup pulse tipe mur kopling (coupling) DCF-ZM
Model dan panduan pemilihan katup pulse kopling untuk dust collector - bagian 2
Model dan panduan pemilihan katup pulse kopling untuk dust collector - bagian 1
Sertifikasi
Lini produk ini tersertifikasi pihak ketiga.
Sertifikasi produk
Model yang tercakup (19)
DCF-Z-25-E · DCF-Z/Y/ZM-20 · DCF-Z/Y/T/ZM-25 · DCF-Z/Y/T/ZM-40S · DCF-Z/Y/T-50S · DCF-Z/Y-62S · DCF-Z/Y-76S · DCF-Z/Y-102S.B · DCF-Z/Y-102S · DCF-Y-115S · DCF-Z/Y/ZM-20-E · DCF-Z/Y/T/ZM-25-E · DCF-Z/Y/T/ZM-40S-E · DCF-Z/Y/T-50S-E · DCF-Z/Y-62S-E · DCF-Z/Y-76S-E · DCF-Z/Y-102S.B-E · DCF-Z/Y-102S-E · DCF-Y-115S-E
Verifikasi Kesesuaian CE oleh SGS (EMC) — katup pulse seri DCF
| No. sertifikat | SHEM250300138601HSC |
|---|---|
| Diterbitkan oleh | SGS-CSTC Standards Technical Services Co., Ltd. |
| Diterbitkan | 2025-03-25 |
| Standar | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019 |
Sertifikasi produk
Model yang tercakup (9)
DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-Z-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-ZM-20/25/40S (incl. -JC/C/D/E) · DCF-T-25S/40S/50S (incl. -JC/C/D/E) · DMY-II-80 (incl. -JC/C/D/E) · DCF-Y-76S/II-00 (incl. -JC/C/D/E) · DCF-YQ-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-YA-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S
Deklarasi Kesesuaian EAC — katup pulse solenoid (seri DCF / DMY)
| No. sertifikat | ЕАЭС N RU Д-CN.РА04.В.44367/26 |
|---|---|
| Diterbitkan oleh | Declared by OOO 'Center of Metrology and Standardization' (Moscow) as authorized representative; registered in the Eurasian Economic Union conformity register |
| Diterbitkan | 2026-05-21 |
| Berlaku hingga | 2031-05-20 |
| Standar | ТР ТС 010/2011, ТР ТС 020/2011, ГОСТ 12.2.003-91, ГОСТ 30804.6.2-2013, ГОСТ 30804.6.4-2013, ГОСТ 15150-69, ГОСТ IEC 61000-6-4-2016 |
Sertifikasi produk
DCF-TZ · DCF-TZ-XQA · DCF-TZ-XQB
Pernyataan Kesesuaian CE (EMC) — koil solenoid DCF-TZ (UL-CCIC)
| No. sertifikat | 4790933465-S2 |
|---|---|
| Diterbitkan oleh | UL-CCIC Company Limited |
| Diterbitkan | 2023-08-21 |
| Standar | EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019 |
Sertifikasi produk
DCF series
Sertifikasi Produk Perlindungan Lingkungan CCEP — katup pulse solenoid DCF
| No. sertifikat | CCAEPI-EP-2026-039 |
|---|---|
| Diterbitkan oleh | CCAEPI — China Association of Environmental Protection Industry (Beijing) Certification Center |
| Diterbitkan | 2026-01-15 |
| Berlaku hingga | 2029-01-14 |
| Standar | HJ/T 284-2006 |
Gambar teknik
Dimensi pemasangan untuk produk ini.
🔒 Dimensi tersedia berdasarkan permintaanDCF-ZM-20
DCF-ZM-20 · 3/4" · katup pulse tipe siku ulir luar — Gambar pemasangan
| Inlet tube outer diameter | 🔒 |
|---|---|
| Inlet tube bore | 🔒 |
| Port seat depth | 🔒 |
| Connector length | 38 mm |
| Port spacing | 80 mm |
| Overall length | 118 mm |
+4 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-ZM-25
DCF-ZM-25 · 1" · katup pulse tipe siku ulir luar — Gambar pemasangan
| Inlet tube outer diameter | Ø34 mm |
|---|---|
| Inlet tube bore | 🔒 |
| Port seat depth | 30 mm |
| Connector length | 47 mm |
| Port spacing | 🔒 |
| Overall length | 🔒 |
+4 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-ZM-40S
DCF-ZM-40S · 1½" · katup pulse tipe siku ulir luar — Gambar pemasangan
| Inlet tube outer diameter | Ø48 mm |
|---|---|
| Inlet tube bore | 🔒 |
| Port seat depth | 30 mm |
| Connector length | 64 mm |
| Port spacing | 🔒 |
| Overall length | 🔒 |
+4 dimensi lainnya
Basis pengetahuan
Jawaban praktis untuk produk ini.
Spesifikasi
Apa saja parameter teknis katup pulse ulir luar tipe siku (mur kopling) Xiechang DCF-ZM?
Katup ulir luar DCF-ZM mencakup ukuran 3/4" (DCF-ZM-20), 1" (DCF-ZM-25), dan 1.5" (DCF-ZM-40S). Semuanya memiliki tekanan kerja 0.2–0.6 MPa, tekanan semburan yang disarankan 0.3–0.4 MPa, dan lebar pulse 80–150 ms; ukuran dengan data pemilihan sistem yang dipublikasikan dirinci di bawah.
katup pulse ulir luarkatup pulse tipe mur kopling (coupling)DCF-ZM
