DMY-III - Katup pulse Xiechang

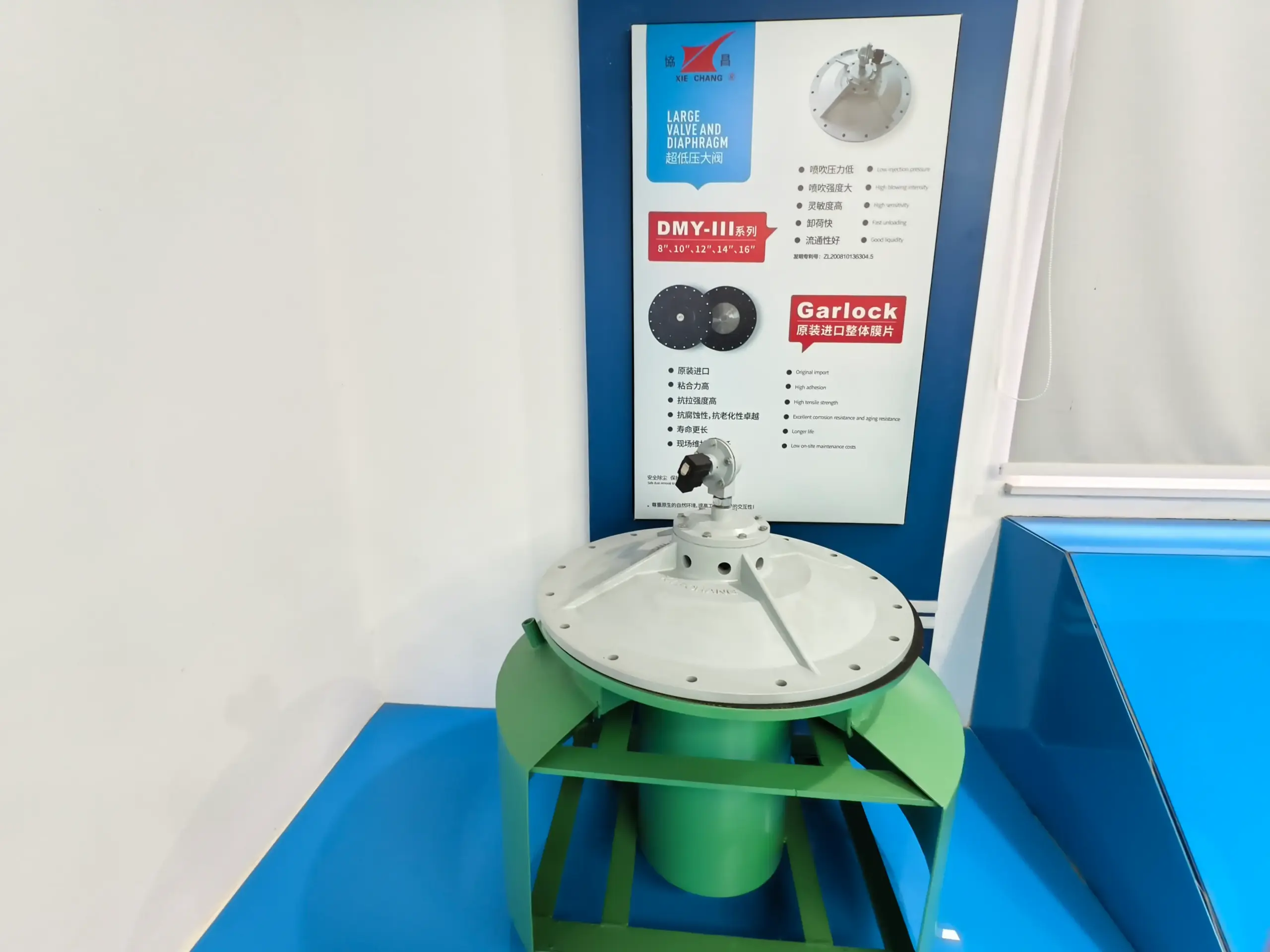

Katup pulse besar 8-16 inci DMY-III
Katup pulse tekanan rendah berukuran besar 8-16 inci yang dirancang untuk pembersihan baghouse industri bervolume tinggi.
Parameter teknis
Spesifikasi operasi inti.
SeriDMY-III
Tekanan kerja0.05-0.1 MPa
Media kerjaUdara bertekanan yang bersih dan kering
TeganganDC24V; AC220V / 50Hz opsional
Tingkat proteksiIP65
Suhu kerja-20 C hingga +55 C standar
Masa pakai diafragmaSekitar 1 juta siklus pada kondisi yang ditentukan
Rangkaian model lengkap
Rangkaian model DMY-III
0.05-0.1 MPa / IP65 / Konfigurasi industri
| Tipe | No. model | Ukuran | Ukuran DN | Volume udara |
|---|---|---|---|---|
| Ukuran besar | DMY-III-200C | 8" | DN200 | 1.3-1.8 m3 |
| Ukuran besar | DMY-III-250C | 10" | DN250 | 1.3-2.2 m3 |
| Ukuran besar | DMY-III-300C | 12" | DN300 | 1.5-2.5 m3 |
| Ukuran besar | DMY-III-350C | 14" | DN350 | 1.5-2.8 m3 |
| Ukuran besar | DMY-III-400C | 16" | DN400 | 1.8-3.5 m3 |
Standar produk
Spesifikasi katup pulse industri.
SertifikasiKonfigurasi industri
ProdusenSuzhou Xiechang Environmental Protection Technology Co., Ltd.
AplikasiSistem pembersihan baghouse pulse-jet dan penangkapan debu industri
Video produk
Video demonstrasi dan panduan pemilihan terkait.
Andalan penangkapan debu: katup pulse diameter besar Xiechang DMY-III (8"-16")
Katup pulse diafragma ukuran besar 8” - 16”

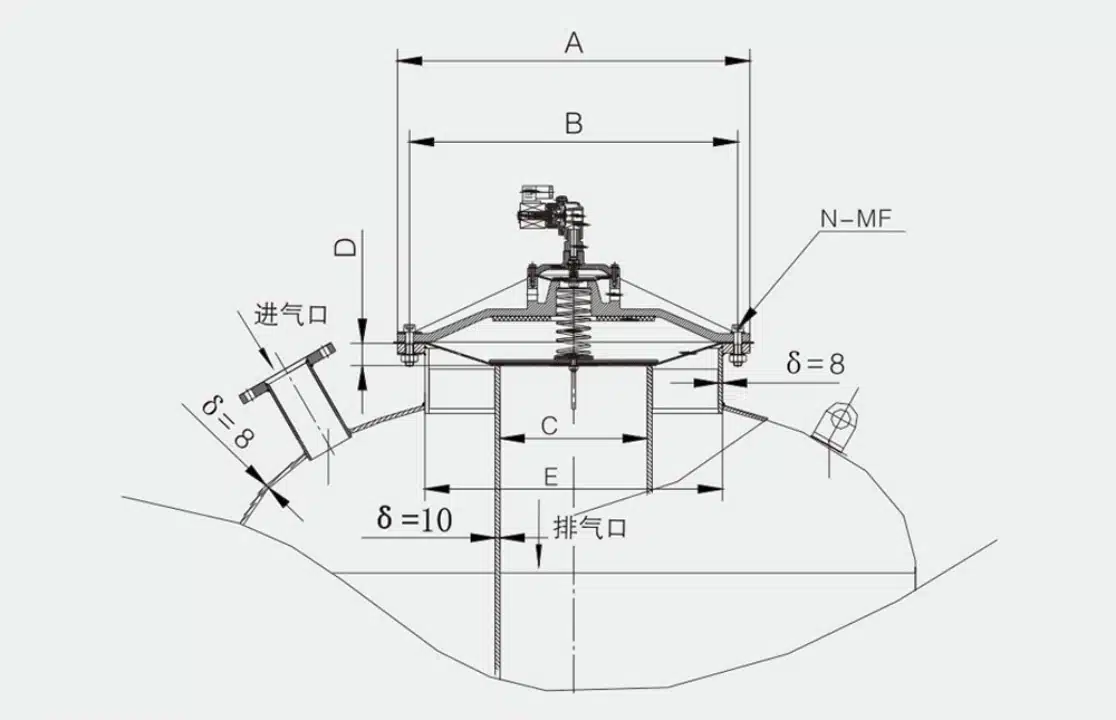

Gambar teknik
Dimensi pemasangan untuk produk ini.
🔒 Dimensi tersedia berdasarkan permintaanDMY-III-250C
DMY-III-250C · 10 inci · katup pulse tekanan rendah tipe benam (immersed) — Gambar pemasangan
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 40 mm |
| Spray tube diameter | Ø275 mm |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDMY-III-300C
DMY-III-300C · 12 inci · katup pulse tekanan rendah tipe benam (immersed) — Gambar pemasangan
| Outer flange diameter | Ø730 mm |
|---|---|
| Bolt circle diameter | Ø680 mm |
| Bolt holes | 16-M16 |
| Flange thickness | 🔒 |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDMY-III-350C
DMY-III-350C · 14 inci · katup pulse tekanan rendah tipe benam (immersed) — Gambar pemasangan
| Outer flange diameter | Ø842 mm |
|---|---|
| Bolt circle diameter | Ø780 mm |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+3 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDMY-III-400C
DMY-III-400C · 16 inci · katup pulse tekanan rendah tipe benam (immersed) — Gambar pemasangan
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Outlet diameter | Ø806 mm |
| Spray tube diameter | 🔒 |
| Spray tube wall | 10 mm |
| Mounting height | 50 mm |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDMY-III-200C
DMY-III-200C · 8 inci · katup pulse tekanan rendah tipe benam (immersed) — Gambar pemasangan
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 12-M10 |
| Flange thickness | 🔒 |
| Mounting height | 35 mm |
| Spray tube diameter | Ø220 mm |
+2 dimensi lainnya
Basis pengetahuan
Jawaban praktis untuk produk ini.
Pemecahan masalah
Bagaimana cara mengatasi gangguan umum pada katup pulse tekanan ultra-rendah diameter besar?
Kondisi kerja: DC24V/1.2A/30W atau AC220V/0.5A/30W, 0.05–0.1 MPa. Jika katup tidak mau membuka, periksa kecocokan tegangan dan lebar pulse (150–200 ms) serta koil; jika berbunyi klik tetapi tidak menyembur, naikkan tekanan tangki ke 0.05–0.1 MPa dan periksa saluran redaman; kebocoran biasanya berarti pilot, diafragma, atau dudukan katup rusak dan harus diganti.
pemecahan masalahkatup tekanan ultra-rendahkatup diameter besar
Aplikasi
Bagaimana cara memasang katup pulse tekanan ultra-rendah diameter besar (8"–16")?
Letakkan diafragma besar di atas tangki (sisi pelat aluminium menghadap ke atas) sambil menyejajarkan lubang baut, dudukkan pegas pada penahannya, pasang penutup katup sehingga pegas terkurung, lalu kencangkan baut secara diagonal. Untuk katup 12"–16" pasang juga adaptor dan katup pilot dengan seal tape PTFE (perhatikan arah aliran pilot), kemudian lakukan uji tahan tekanan pada 0.1 MPa.
katup tekanan ultra-rendahkatup pulse diameter besarkatup 8-16 inci
Keunggulan
Apa saja keunggulan katup pulse tekanan ultra-rendah diameter besar Xiechang DMY-III?
DMY-III (8"–16") menggunakan diafragma tiga tingkat untuk sensitivitas tinggi, dudukan tingkat pertamanya dicor menyatu dengan tangki udara sehingga hambatan internalnya rendah, dan memakai diafragma GARLOCK tingkat pertama dan kedua yang berperingkat 1.000.000 siklus. Katup ini membersihkan banyak kantong pada tekanan rendah dengan volume udara besar dan cocok untuk pasokan blower Roots yang hemat energi.
DMY-IIIkatup tekanan ultra-rendahkatup diameter besar
