Seri Z, ZM, T & Y — tersertifikasi IECEx

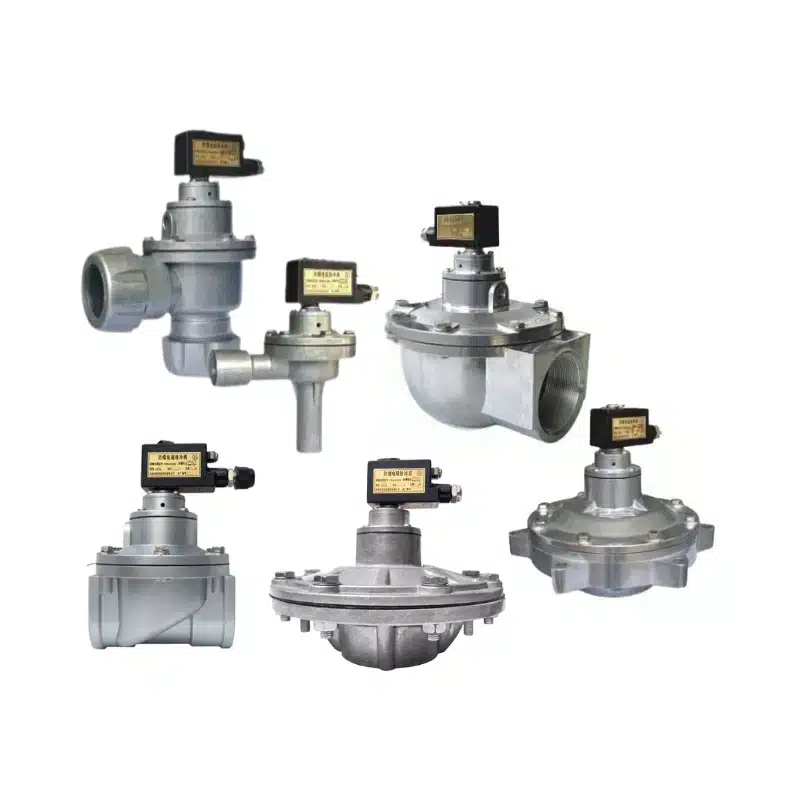

Katup pulse explosion-proof
Katup explosion-proof tipe siku, ulir luar, tipe benam, dan tipe lurus yang dibangun di sekeliling koil solenoid flameproof — direkayasa untuk lingkungan debu berbahaya dengan pembersihan filter frekuensi tinggi yang andal serta kepatuhan keselamatan tersertifikasi.
Rangkaian model lengkap
Seri Ex mb, menurut tipe pemasangan.
Ex mb IIC T6 Gb · IP65 · tersertifikasi IECEx / CE / CCC / RoHS / EAC
| Tipe | No. model | Ukuran (inci) | Ukuran DN | Kelas Ex-proof |
|---|---|---|---|---|
| Tipe siku | DCF-F-2L-B | 3/4″ | DN20 | Ex mb IIC T6 Gb |
| Tipe siku | DCF-F-Z-20 | 3/4″ | DN20 | Ex mb IIC T6 Gb |
| Tipe siku | DCF-F-Z-25 | 1″ | DN25 | Ex mb IIC T6 Gb |
| Tipe siku | DCF-F-Z-40S | 1.5″ | DN40 | Ex mb IIC T6 Gb |
| Tipe siku | DCF-F-Z-50S | 2″ | DN50 | Ex mb IIC T6 Gb |
| Tipe siku | DCF-F-Z-62S | 2.5″ | DN65 | Ex mb IIC T6 Gb |
| Tipe siku | DCF-F-Z-76S | 3″ | DN80 | Ex mb IIC T6 Gb |
| Tipe siku | DCF-F-Z-102S.B | 3.5″ | DN90 | Ex mb IIC T6 Gb |
| Ulir luar | DCF-F-ZM-20 | 3/4″ | DN20 | Ex mb IIC T6 Gb |
| Ulir luar | DCF-F-ZM-25 | 1″ | DN25 | Ex mb IIC T6 Gb |
| Ulir luar | DCF-F-ZM-40S | 1.5″ | DN40 | Ex mb IIC T6 Gb |
| Tipe benam | DCF-F-Y-25 | 1″ | DN25 | Ex mb IIC T6 Gb |
| Tipe benam | DCF-F-Y-40S | 1.5″ | DN40 | Ex mb IIC T6 Gb |
| Tipe benam | DCF-F-Y-50S | 2″ | DN50 | Ex mb IIC T6 Gb |
| Tipe benam | DCF-F-Y-62S | 2.5″ | DN65 | Ex mb IIC T6 Gb |
| Tipe benam | DCF-F-Y-76S | 3″ | DN80 | Ex mb IIC T6 Gb |
| Tipe benam | DCF-F-Y-102S.B | 3.5″ | DN90 | Ex mb IIC T6 Gb |
| Tipe benam | DCF-F-Y-102S | 4″ | DN100 | Ex mb IIC T6 Gb |
| Tipe benam | DCF-F-YQ-76S | 3″ | DN80 | Ex mb IIC T6 Gb |
| Tipe benam | DMY-F-II-80 | 3″ | DN80 | Ex mb IIC T6 Gb |
| Tipe lurus | DCF-F-T-25S | G1″ | DN25 | Ex mb IIC T6 Gb |
| Tipe lurus | DCF-F-T-40S | G1½″ | DN40 | Ex mb IIC T6 Gb |
| Tipe lurus | DCF-F-T-50S | G2″ | DN50 | Ex mb IIC T6 Gb |
Standar produk
Tersertifikasi untuk layanan di area berbahaya.
SertifikasiIECEx, Ex, CE, CCC, RoHS
Peringkat IECExEx mb IIC T6 Gb
Proteksi ingressIP65
Persyaratan pemasangan
Kondisi kerja untuk operasi yang aman.
Ketinggian
Tidak boleh melebihi 1000 m
Kelembaban Relatif
Tidak melebihi 95% (pada +25°C)
Lingkungan Berbahaya
Zone 1 atau Zone 2 dengan campuran gas/uap mudah terbakar Class II (T1–T4), atau debu mudah terbakar Zone 20 (Type A)
Atmosfer Sekitar
Harus bebas dari gas atau uap yang dapat merusak insulasi
Stabilitas
Lokasi instalasi harus bebas dari guncangan, benturan, atau getaran yang signifikan
Proteksi
Pasang jauh dari tetesan atau percikan air
Video produk
Video demonstrasi dan panduan pemilihan terkait.
Sertifikasi
Lini produk ini tersertifikasi pihak ketiga.
Sertifikasi produk
DCF-F Series · DCF-F Series (2L-B / Z / Y / YA / YQ / ZM / T variants) · DMY-F-II-80
Sertifikat CCC — katup pulse explosion-proof seri DCF-F
| No. sertifikat | 2024322307005851 |
|---|---|
| Diterbitkan oleh | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (SITIIAS) |
| Diterbitkan | 2024-07-16 |
| Berlaku hingga | 2029-03-18 |
| Standar | GB/T 3836.1-2021, GB/T 3836.9-2021, CNCA-C23-01:2024 |
Sertifikasi produk
Model yang tercakup (4)
DCF-Fa Series · DCF-Fa series · DCF-Fa Series (2L-B / Z / Y / YA / YQ / ZM / T variants) · DMY-Fa-II-80
Sertifikat CCC — katup pulse explosion-proof seri DCF-Fa
| No. sertifikat | 2025322307006980 |
|---|---|
| Diterbitkan oleh | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (SITIIAS) |
| Diterbitkan | 2025-11-06 |
| Berlaku hingga | 2030-11-05 |
| Standar | GB/T 3836.1-2021, GB/T 3836.9-2021, CNCA-C23-01:2024 |
Sertifikasi produk
DCF-F2 series · DCF-F2 series (Z/Y/T/ZM/2L-B variants, 20-115S sizes) · DMY-F2-II-80
Sertifikat CCC Ex — katup pulse explosion-proof seri DCF-F2
| No. sertifikat | 2024322307006147 |
|---|---|
| Diterbitkan oleh | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (SITIIAS) |
| Diterbitkan | 2024-08-20 |
| Berlaku hingga | 2029-08-19 |
| Standar | GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021 |
Sertifikasi produk
DCF-F3 series · DCF-F3 series (Z/Y/T/ZM/2L-B variants, 20-115S sizes) · DMY-F3-II-80
Sertifikat CCC Ex — katup pulse explosion-proof seri DCF-F3
| No. sertifikat | 2024322307006175 |
|---|---|
| Diterbitkan oleh | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (SITIIAS) |
| Diterbitkan | 2024-09-05 |
| Berlaku hingga | 2029-09-04 |
| Standar | GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.9-2021, GB/T 3836.31-2021 |
Gambar teknik
Dimensi pemasangan untuk produk ini.
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-Y-102S
DCF-F-Y-102S · 4" · katup pulse tipe benam (immersed) explosion-proof — Gambar pemasangan
| Mounting spacing | 225 mm |
|---|---|
| Overall height | 211 mm |
| Flange diameter | 🔒 |
| Inner step 1 | 191 mm |
| Inner step 2 | 🔒 |
| Inner bore | 🔒 |
+17 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDMY-F-II-80
DMY-F-II-80 · II-80 (sekitar 3") · katup pulse tipe benam (immersed) explosion-proof — Gambar pemasangan
| Mounting spacing | 212 mm |
|---|---|
| Overall height | 198 mm |
| Seat height 1 | 38 mm |
| Seat height 2 | 🔒 |
| Seal bore | 🔒 |
| Inner step | 🔒 |
+13 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-YQ-76S(standard O-ring)
DCF-F-YQ-76S(O-ring standar) · 3" · katup pulse kompak tipe benam (immersed) explosion-proof — Gambar pemasangan
| Mounting spacing | 195 mm |
|---|---|
| Overall height | 🔒 |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
| Inner bore | Ø94 mm |
| Body flange | 158 mm |
+12 dimensi lainnya
Basis pengetahuan
Jawaban praktis untuk produk ini.
Pemecahan masalah
Bagaimana cara menyambungkan kabel koil solenoid explosion-proof Xiechang?
Kabel ① dan ② adalah kabel sinyal input, ③ adalah terminal ground; rumah koil juga memiliki terminal pentanahan terpisah.
koil explosion-proofpengabelansolenoid
Tanya jawab produk
Apa arti kode model DCF-F?
DCF-F-[material]-[ukuran]-[tipe bodi], dengan F/F2/F3 menunjukkan konstruksi explosion-proof dan Z/ZM/Y/T menunjukkan gaya bodi.
DCF-Fkode modelkonvensi penamaan
Tanya jawab produk
Bagaimana cara membaca penandaan explosion-proof seperti Ex mb IIC T4 Gb?
Setiap segmen mengodekan jenis proteksi, kelompok gas/debu, dan suhu permukaan maksimum.
penandaan Expenandaan explosion-proofIIC
Keunggulan
Sertifikasi explosion-proof (Ex) apa yang dimiliki katup pulse Xiechang DCF-F?
Seri DCF-F (Z / Y / ZM / T / 2L-B, semua ukuran) tersertifikasi dengan sertifikat Ex GYB25.1974X sesuai standar GB/T 3836, dengan proteksi IP65 / IP67.
sertifikat ExGYB25.1974XGB/T 3836
Keunggulan
Sertifikasi CCC (China Compulsory Certification) apa yang dimiliki katup pulse explosion-proof Xiechang?
Seri explosion-proof F, F2, dan F3 masing-masing memiliki sertifikat CCC (mis. No. 2024322307005851 untuk seri F).
sertifikasi CCCChina Compulsory Certification2024322307005851
Spesifikasi
Apa saja parameter teknis katup pulse elektromagnetik explosion-proof Xiechang?
Tekanan pengenal 0.2–0.6 MPa, tegangan pengenal DC24V±10% atau AC220V±10%, media kerja gas bertekanan, kelembapan relatif ≤85%.
katup pulse explosion-proofparameter teknistekanan pengenal
