G12 kompatibel Garlock · Seri DCF

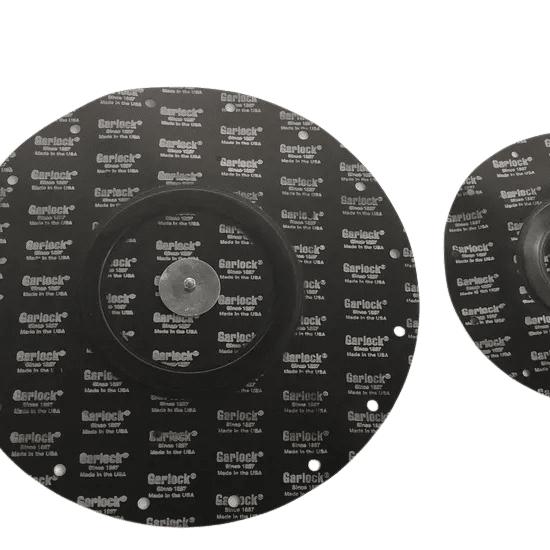

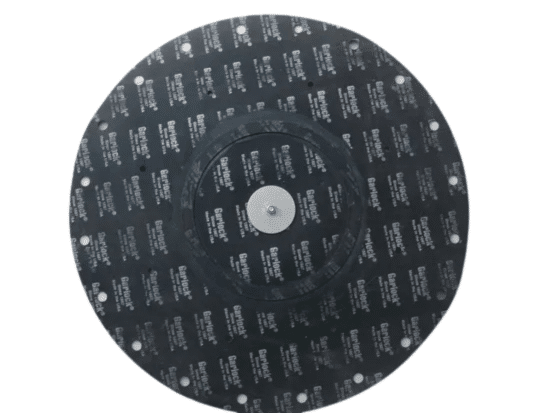

Kit perbaikan diafragma Garlock G12
Pengganti diafragma karet sintetis yang diperkuat untuk katup pulse baghouse lengan berputar (rotating-arm), mencakup koneksi 3/4 inci hingga 3 inci dan direkayasa untuk penyegelan yang andal dalam siklus pembersihan industri yang berat.
Parameter teknis
Spesifikasi operasi inti.
Kompatibilitas modelSeri DCF, kompatibel Garlock G12
Ukuran koneksi3/4″ / 1″ / 1-1/2″ / 2″ / 2-1/2″ / 3″
Diameter nominalDN25 / DN40 / DN50 / DN62 / DN76
Bodi katup kompatibelBodi katup pulse aluminium kelas tinggi
Material diafragmaKaret sintetis dengan lapisan rangka logam yang diperkuat
Tekanan kerja0.2–0.7 MPa / 58–87 psi
Media kerjaUdara bertekanan bersih
Tegangan kompatibelSistem katup DC24V / AC220V, 50Hz
Arus0.8A (0.05A)
Rentang suhu−10°C hingga 80°C / 14°F hingga 176°F
Kelembapan relatif≤85%
Masa pakai≥1 juta siklus / sekitar 5 tahun
KetahananTahan aus, benturan, panas, korosi, dan dingin
Standar produk
Pemasangan dan perawatan untuk umur diafragma yang panjang.
Inspeksi katupBersihkan dudukan katup dan singkirkan kotoran atau gerinda tajam sebelum memasang diafragma
Pengencangan bautKencangkan baut bonnet secara bertahap dengan pola bintang untuk mendistribusikan tekanan dan mencegah kebocoran di tepi
Kualitas udaraGunakan udara bertekanan yang kering dan bebas oli untuk mengurangi degradasi kimia pada karet sintetis
Kontrol tekananJaga tekanan dalam rentang 0.2–0.7 MPa; melebihi 87 psi memperpendek umur kelelahan diafragma
Kontrol suhuJaga suhu operasi di bawah 80°C untuk mencegah kerusakan diafragma dini
Hasil perawatanPemasangan yang benar memulihkan pulsing yang cepat, penutupan yang andal, dan pembersihan baghouse yang efisien
