Stainless Steel - Katup pulse Xiechang

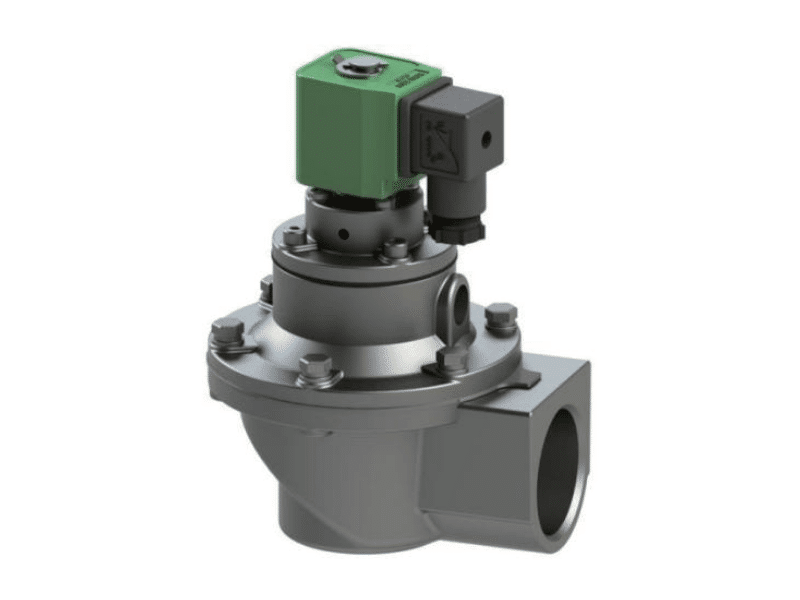

Katup pulse stainless steel
Katup pulse stainless steel untuk lingkungan baghouse industri yang korosif, higienis, lembap, atau menuntut.
Parameter teknis
Spesifikasi operasi inti.
SeriStainless Steel
Tekanan kerja0.2-0.6 MPa
Media kerjaUdara bertekanan yang bersih dan kering
TeganganDC24V; AC220V / 50Hz opsional
Tingkat proteksiIP65
Suhu kerja-20 C hingga +55 C standar
Masa pakai diafragmaSekitar 1 juta siklus pada kondisi yang ditentukan
Standar produk
Spesifikasi katup pulse industri.
SertifikasiTergantung konfigurasi; konfirmasikan grade material dan sertifikasi sebelum pemesanan
ProdusenSuzhou Xiechang Environmental Protection Technology Co., Ltd.
AplikasiSistem pembersihan baghouse pulse-jet dan penangkapan debu industri
Video produk
Video demonstrasi dan panduan pemilihan terkait.
Sertifikasi
Lini produk ini tersertifikasi pihak ketiga.
Sertifikasi produk
Model yang tercakup (19)
DCF-Z-25-E · DCF-Z/Y/ZM-20 · DCF-Z/Y/T/ZM-25 · DCF-Z/Y/T/ZM-40S · DCF-Z/Y/T-50S · DCF-Z/Y-62S · DCF-Z/Y-76S · DCF-Z/Y-102S.B · DCF-Z/Y-102S · DCF-Y-115S · DCF-Z/Y/ZM-20-E · DCF-Z/Y/T/ZM-25-E · DCF-Z/Y/T/ZM-40S-E · DCF-Z/Y/T-50S-E · DCF-Z/Y-62S-E · DCF-Z/Y-76S-E · DCF-Z/Y-102S.B-E · DCF-Z/Y-102S-E · DCF-Y-115S-E
Verifikasi Kesesuaian CE oleh SGS (EMC) — katup pulse seri DCF
| No. sertifikat | SHEM250300138601HSC |
|---|---|
| Diterbitkan oleh | SGS-CSTC Standards Technical Services Co., Ltd. |
| Diterbitkan | 2025-03-25 |
| Standar | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019 |
Sertifikasi produk
Model yang tercakup (9)
DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-Z-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-ZM-20/25/40S (incl. -JC/C/D/E) · DCF-T-25S/40S/50S (incl. -JC/C/D/E) · DMY-II-80 (incl. -JC/C/D/E) · DCF-Y-76S/II-00 (incl. -JC/C/D/E) · DCF-YQ-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-YA-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S
Deklarasi Kesesuaian EAC — katup pulse solenoid (seri DCF / DMY)
| No. sertifikat | ЕАЭС N RU Д-CN.РА04.В.44367/26 |
|---|---|
| Diterbitkan oleh | Declared by OOO 'Center of Metrology and Standardization' (Moscow) as authorized representative; registered in the Eurasian Economic Union conformity register |
| Diterbitkan | 2026-05-21 |
| Berlaku hingga | 2031-05-20 |
| Standar | ТР ТС 010/2011, ТР ТС 020/2011, ГОСТ 12.2.003-91, ГОСТ 30804.6.2-2013, ГОСТ 30804.6.4-2013, ГОСТ 15150-69, ГОСТ IEC 61000-6-4-2016 |
Sertifikasi produk
DCF-TZ · DCF-TZ-XQA · DCF-TZ-XQB
Pernyataan Kesesuaian CE (EMC) — koil solenoid DCF-TZ (UL-CCIC)
| No. sertifikat | 4790933465-S2 |
|---|---|
| Diterbitkan oleh | UL-CCIC Company Limited |
| Diterbitkan | 2023-08-21 |
| Standar | EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019 |
Sertifikasi produk
DCF series
Sertifikasi Produk Perlindungan Lingkungan CCEP — katup pulse solenoid DCF
| No. sertifikat | CCAEPI-EP-2026-039 |
|---|---|
| Diterbitkan oleh | CCAEPI — China Association of Environmental Protection Industry (Beijing) Certification Center |
| Diterbitkan | 2026-01-15 |
| Berlaku hingga | 2029-01-14 |
| Standar | HJ/T 284-2006 |
Gambar teknik
Dimensi pemasangan untuk produk ini.
🔒 Dimensi tersedia berdasarkan permintaanDCF-Z-20-C(304)
DCF-Z-20-C(304) · 3/4" · katup pulse tipe siku (right-angle) — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Flange diameter | Ø78 mm |
| Base length | 🔒 |
| Base width | 🔒 |
| Port spacing | 46.5 mm |
| Inlet height | 20 mm |
+3 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-Z-25-C(304)
DCF-Z-25-C(304) · 1" · katup pulse tipe siku (right-angle) — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Flange diameter | Ø94.5 mm |
| Base length | 🔒 |
| Base width | 🔒 |
| Inlet height | 20 mm |
| Outlet length | 20 mm |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-Z-40S-C
DCF-Z-40S-C · 1½" · katup pulse tipe siku (right-angle) — Gambar pemasangan
| Overall height | 177 mm |
|---|---|
| Flange diameter | 🔒 |
| Base length | 130 mm |
| Base width | 74.5 mm |
| Inlet height | 🔒 |
| Outlet length | 🔒 |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-Z-50S-C
DCF-Z-50S-C · 2" · katup pulse tipe siku (right-angle) — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Flange diameter | 🔒 |
| Base length | 182.5 mm |
| Base width | 🔒 |
| Inlet height | 42 mm |
| Outlet length | 30 mm |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-Z-62S-C
DCF-Z-62S-C · 2½" · katup pulse tipe siku (right-angle) — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Flange diameter | Ø188 mm |
| Base length | 206.6 mm |
| Base width | 113.1 mm |
| Inlet height | 🔒 |
| Port center height | 🔒 |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-ZM-20-C
DCF-ZM-20-C · 3/4" · katup pulse ulir luar — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Inlet center height | 🔒 |
| Outlet length | 81 mm |
| Overall length | 🔒 |
| Port offset | 28 mm |
| Inlet pipe OD | 27 mm |
+3 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-ZM-25-C
DCF-ZM-25-C · 1" · katup pulse ulir luar — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Port offset | 33.5 mm |
| Outlet length | 🔒 |
| Inlet center height | 🔒 |
| Base length | 98.2 mm |
| Inlet pipe length | 89.5 mm |
+5 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-ZM-40S-C
DCF-ZM-40S-C · 1½" · katup pulse ulir luar — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Port offset | 50 mm |
| Outlet length | 40 mm |
| Inlet center height | 40 mm |
| Base length | 🔒 |
| Inlet pipe length | 🔒 |
+4 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-Z-20-C(304)
DCF-F-Z-20-C(304) · 3/4" · katup pulse explosion-proof tipe siku (right-angle) — Gambar pemasangan
| Overall height | 120 mm |
|---|---|
| Flange diameter | Ø78 mm |
| Base length | 🔒 |
| Base width | 46 mm |
| Port spacing | 🔒 |
| Inlet height | 🔒 |
+3 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-Z-25-C(304)
DCF-F-Z-25-C(304) · 1" · katup pulse explosion-proof tipe siku (right-angle) — Gambar pemasangan
| Overall height | 132 mm |
|---|---|
| Flange diameter | 🔒 |
| Base length | 106 mm |
| Base width | 59 mm |
| Inlet height | 🔒 |
| Outlet length | 🔒 |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-Z-40S-C
DCF-F-Z-40S-C · 1½" · katup pulse explosion-proof tipe siku (right-angle) — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Flange diameter | Ø111 mm |
| Base length | 🔒 |
| Base width | 🔒 |
| Inlet height | 25 mm |
| Outlet length | 25 mm |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-Z-50S-C
DCF-F-Z-50S-C · 2" · katup pulse explosion-proof tipe siku (right-angle) — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Flange diameter | 🔒 |
| Base length | 182.5 mm |
| Base width | 🔒 |
| Inlet height | 42 mm |
| Outlet length | 30 mm |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-Z-62S-C
DCF-F-Z-62S-C · 2½" · katup pulse explosion-proof tipe siku (right-angle) — Gambar pemasangan
| Overall height | 224 mm |
|---|---|
| Flange diameter | Ø188 mm |
| Base length | 206.6 mm |
| Base width | 🔒 |
| Inlet height | 🔒 |
| Port center height | 🔒 |
+2 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-ZM-20-C
DCF-F-ZM-20-C · 3/4" · katup pulse explosion-proof ulir luar — Gambar pemasangan
| Overall height | 164 mm |
|---|---|
| Inlet center height | 58 mm |
| Outlet length | 🔒 |
| Overall length | 120 mm |
| Port offset | 🔒 |
| Inlet pipe OD | 🔒 |
+3 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-ZM-25-C
DCF-F-ZM-25-C · 1" · katup pulse explosion-proof ulir luar — Gambar pemasangan
| Overall height | 190 mm |
|---|---|
| Port offset | 33.5 mm |
| Outlet length | 39 mm |
| Inlet center height | 🔒 |
| Base length | 🔒 |
| Inlet pipe length | 🔒 |
+5 dimensi lainnya
🔒 Dimensi tersedia berdasarkan permintaanDCF-F-ZM-40S-C
DCF-F-ZM-40S-C · 1½" · katup pulse explosion-proof ulir luar — Gambar pemasangan
| Overall height | 🔒 |
|---|---|
| Port offset | 🔒 |
| Outlet length | 40 mm |
| Inlet center height | 🔒 |
| Base length | 115.2 mm |
| Inlet pipe length | 95.1 mm |
+4 dimensi lainnya
Basis pengetahuan
Jawaban praktis untuk produk ini.
Spesifikasi
Apa saja spesifikasi katup pulse elektromagnetik stainless steel 304 / 316 Xiechang?
Katup stainless menggunakan badan 304 (sufiks -C) atau badan 316 (sufiks -D). Contoh tipe benam DCF-Y-50S-C/D (2"): laju semburan 1.01 L/ms, luas 26–32 m², DC24V/26W; contoh ulir luar DCF-ZM-20-C/D (3/4"): 0.22 L/ms, 4–6 m². Keduanya bekerja pada 0.2–0.6 MPa, IP65, dan dapat dipasangi koil Ex opsional.
