SXC-C5A1-8-L — papan timer 8 kanal

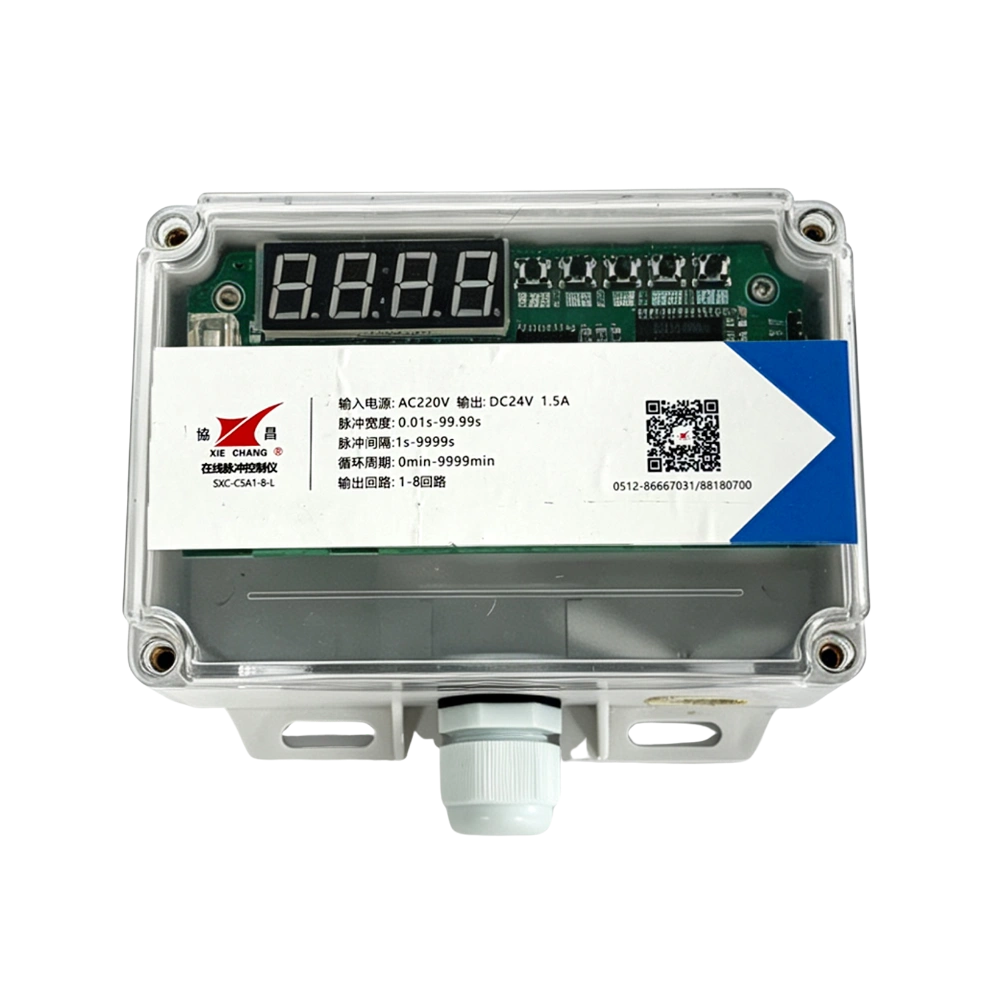

Instrumen kontrol pulse jet SXC-C5A1-8-L
Papan timer 8 sirkuit berpresisi tinggi dengan input tegangan lebar, memberikan output DC24V stabil untuk memicu katup pulse solenoid secara andal di lingkungan baghouse yang menuntut.
Parameter teknis
Spesifikasi operasi inti.
MerekXiechang® (produsen asli)
Nomor modelSXC-C5A1-8-L
Kanal kontrol1–8 sirkuit (dapat diatur di lapangan)
Tegangan inputAC110–230V (±10%), 50/60Hz — tegangan lebar (revisi sebelumnya: AC220V)
Tegangan outputDC24V
Arus output1.2A
Daya pengenal30W
Rentang lebar pulse0.01–99.99 s dengan langkah 10 ms (setelan pabrik 0.08 s)
Rentang interval pulse1–9999 s dengan langkah 1 s (setelan pabrik 10 s)
Rentang waktu siklus0–9999 min (setelan pabrik 0 min)
Mode pemicuSekuensial berbasis waktu / kontak kering tekanan diferensial (terminal YC) dengan waktu enable DP 0.01–9.99 s
Tunda mulai0–999 s, dapat dilewati dari keypad
LayarLED empat digit, dua tampilan jalan yang dapat dipilih, kecerahan dapat disetel
EnclosureCangkang PC gantung transparan, 145 × 124 × 65 mm; jarak lubang pemasangan 130 × 86 mm
Lingkungan kerja−20°C hingga +60°C; kelembapan relatif ≤85%, tanpa kondensasi
Standar produk
Dibuat untuk kontrol baghouse di lokasi yang andal.

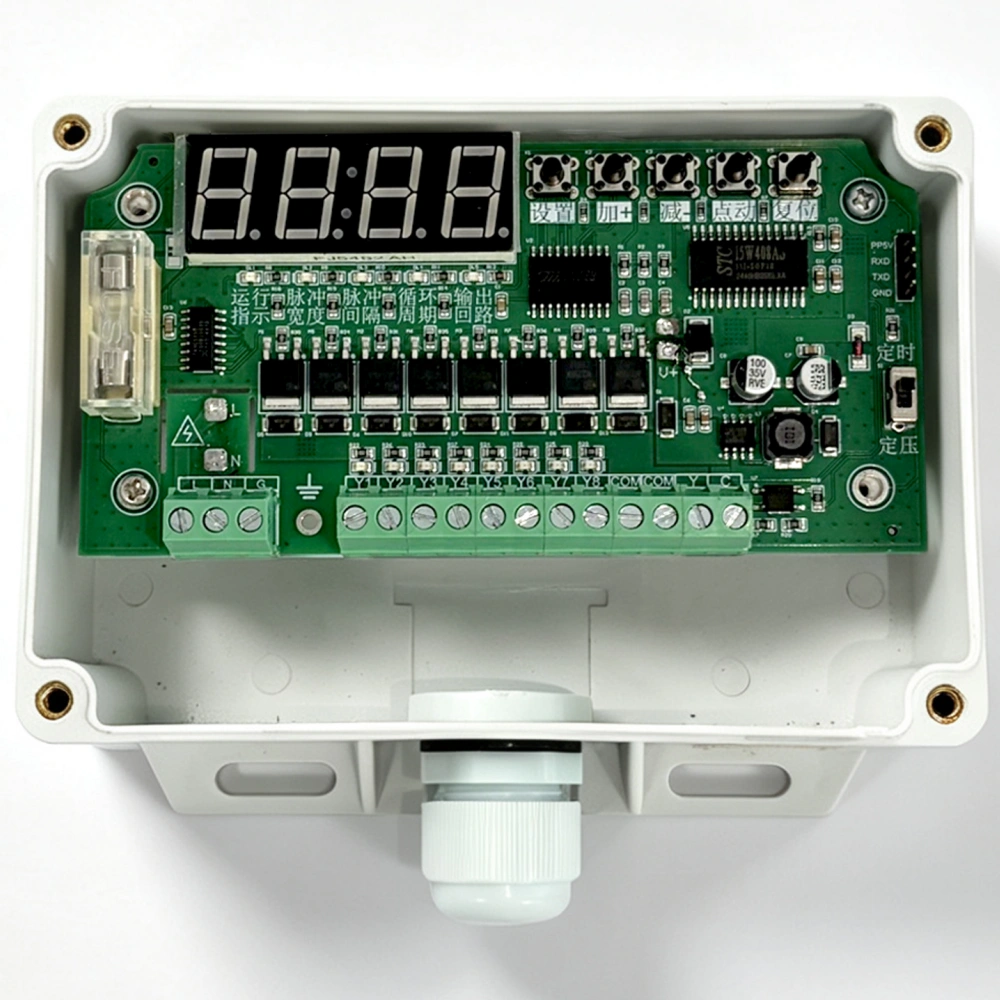

KonstruksiPCB berlapis pelindung tahan debu, kelembapan, dan getaran
AntarmukaLayar digital terintegrasi dengan tombol pemrograman taktil di lokasi
Kemampuan penggerakOutput stabil pada nilai pengenal penuh menggerakkan katup solenoid 24V tanpa jeda atau penurunan tegangan
Video produk
Video demonstrasi dan panduan pemilihan terkait.
Gambar teknik
Dimensi pemasangan untuk produk ini.
🔍 Klik untuk memperbesarSXC-C5A1-8L
SXC-C5A1-8L · 1–8 kanal · kontroler pulse — Gambar enclosure & pemasangan
| Overall width | 145 mm |
|---|---|
| Overall height | 124 mm |
| Depth | 65 mm |
| Mounting hole spacing (W) | 130 mm |
| Mounting hole spacing (H) | 86 mm |
| Cable entry offset from left | 75 mm |
Basis pengetahuan
Jawaban praktis untuk produk ini.
Tanya jawab produk
Apakah SXC-C5A1-8 yang kompak merupakan kontroler pulse yang tepat untuk dust collector kecil?
Untuk filter tunggal kecil dengan beberapa katup pulse dan tanpa supervisi PLC, ya — C5A1-8 adalah titik masuk lini ini: suplai tegangan lebar, pembersihan berbasis waktu atau terpicu tekanan diferensial dari kontak kering, dan debug jog dari keypad. Jika Anda membutuhkan Modbus, kontrol katup lift, atau lebih banyak saluran, naiklah ke model seri C8. Pengenalnya ada di tabel parameter teknis pada halaman ini.
