SXC-C8B2 — Timer industri 1–36 saluran

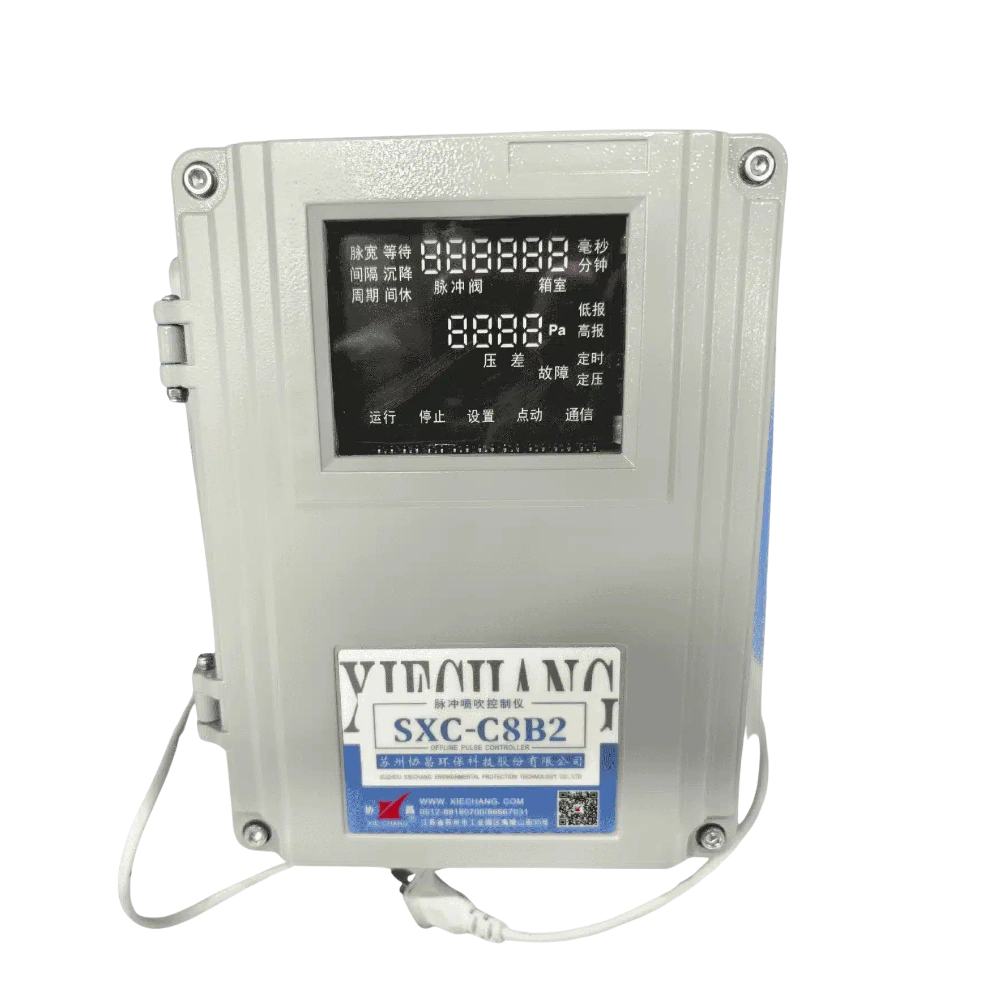

Kontroler pulse jet 1–36 saluran SXC-C8B2
Kontroler profesional untuk menembakkan hingga 36 katup pulse secara sekuensial, dengan pembersihan online atau offline, output DC24V, dan supervisi Modbus-RTU di baghouse industri yang menuntut.
Parameter teknis
Spesifikasi operasi inti.
Nomor modelSXC-JK01-C8B2-D36L
Kapasitas kontrol36 saluran; katup pulse dan katup lift (offline) dialokasikan bebas
Material housingPaduan aluminium die-cast, dipasang di dinding
Mode pembersihanOnline atau offline, dapat dipilih
Tegangan inputAC110–230V 50/60Hz atau DC24V (±10%) — salah satu boleh dihubungkan
Tegangan outputDC24V
Arus output1.5A
Input digital6 saluran, dapat dibaca melalui Modbus (posisi katup lift, status jalan fan, sinyal start/stop jarak jauh)
Sensor ΔP bawaanOpsional (versi "-P"): pengambilan sampel ruang 0–3000 Pa dengan tampilan dan alarm tinggi/rendah
KomunikasiRS485 Modbus-RTU — unggah status, pengaturan parameter, start/stop jarak jauh; interkoneksi master–slave yang otomatis melewati slave yang timeout dan membunyikan alarm
Alamat Modbus / baud rateAlamat 0–127; baud 4800–115200 (default 9600)
Deteksi putus katupStandar; dapat dibaca melalui Modbus
Rentang lebar pulse10–9999 ms dengan langkah 1 ms (default 80 ms)
Rentang interval pulse1–600 s dengan langkah 1 s (default 1 s)
Rentang waktu siklus0–9999 min (default 0 min)
Tunda mulai0–300 s (default 5 s)
Waktu tunggu katup lift0–60 s (default 8 s)
Waktu endap katup lift0–60 s (default 8 s)
Waktu jeda katup lift0–9999 s (default 10 s)
Dimensi250(H) × 190(W) × 90(L) mm
Lingkungan kerja−20°C hingga +60°C; kelembapan relatif ≤85%
Standar produk
Kontrol online dan offline yang presisi untuk baghouse yang menuntut.
Skalabilitas saluranMengontrol 1 hingga 36 katup pulse solenoid
PresisiKenaikan pewaktuan 1ms mendukung penyaluran udara bertekanan yang efisien
ProteksiHousing aluminium die-cast yang tangguh melindungi elektronik dari benturan, debu, dan kelembapan
Pembersihan berbasis kebutuhanInput tekanan diferensial memicu pembersihan hanya saat diperlukan
Penggerak katupOutput DC24V stabil dengan deteksi putus sirkuit katup sebagai fitur standar
Video produk
Video demonstrasi dan panduan pemilihan terkait.
Kontroler pulse jet Xiechang C8B2: timer industri 1-40 kanal untuk pembersihan baghouse
Pengujian kontroler pulse SXC-C8B2 untuk dust collector industri
Kontroler pulse jet baghouse 48 kanal | ASCO SCG353A044 & Goyen CA25T CA45T
Di balik produksi kontroler pulse Xiechang | Proses SMT presisi tinggi
36 bulan operasi stabil: katup pulse & kontroler Xiechang di Ishikawa Iron Works
Sertifikasi
Lini produk ini tersertifikasi pihak ketiga.
Sertifikasi produk
SXC-JK01-C8B2
Verifikasi Kesesuaian EMC (CE) — kontroler pulse SXC-JK01-C8B2
| No. sertifikat | CEJS25020766655 |
|---|---|
| Diterbitkan oleh | Global Testing Services Co., Ltd. (Shanghai) |
| Diterbitkan | 2025-03-10 |
| Berlaku hingga | 2030-03-09 |
| Standar | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021 |
Sertifikasi produk
SXC-JK01-C8B2
Atestasi Kesesuaian TUV SUD — kontroler pulse jet SXC-JK01-C8B2 (Direktif EMC)
| No. sertifikat | E8A 138237 0001 Rev. 00 |
|---|---|
| Diterbitkan oleh | TUV SUD Product Service GmbH (Munich, Germany) |
| Diterbitkan | 2026-06-01 |
| Standar | EN IEC 61326-1:2021, EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-4, EN IEC 61000-6-2, EN IEC 61326-1 |
Gambar teknik
Dimensi pemasangan untuk produk ini.
🔍 Klik untuk memperbesarSXC-JK01-C8B2-D36L
SXC-JK01-C8B2-D36L · 36 kanal · kontroler pulse — Gambar enclosure & pemasangan
| Overall height | 250 mm |
|---|---|
| Overall width | 190 mm |
| Depth | 90 mm (lid 19.5 + body 70) |
| Mounting holes | 4-M4 |
| Mounting hole spacing | 230 × 170 mm |
| Cable entries | 3-Ø25.5 mm |
Basis pengetahuan
Jawaban praktis untuk produk ini.
Tanya jawab produk
Apa yang ditambahkan SXC-JK01-C8B2-D36L dibandingkan kontroler offline Xiechang lainnya?
Tiga hal membedakan C8B2-D36L: enclosure dinding aluminium die-cast untuk lingkungan pabrik yang keras, input digital yang memungkinkannya membaca posisi katup lift dan status fan secara langsung, dan interkoneksi master–slave yang menjaga lokasi multi-collector tetap berjalan meski satu unit berhenti merespons. Pengenal lengkapnya ada di tabel parameter teknis pada halaman ini.
SXC-JK01-C8B2-D36LC8B2 vs D32Lkontroler enclosure aluminium
Aplikasi
Bagaimana kontroler pulse Xiechang berintegrasi dengan sistem PLC/DCS, dan bagaimana interkoneksi master–slave bekerja?
Kontroler seri C terkini membawa RS485 Modbus-RTU untuk unggah status langsung, pengaturan parameter, start/stop jarak jauh, dan pembacaan deteksi putus katup; rentang alamat dan baud rate ada di tabel parameter masing-masing kontroler. Beberapa kontroler dapat berjalan master–slave: master mem-polling setiap slave bergantian, otomatis melewati yang berhenti merespons dan membunyikan alarm. Pengujian pabrik memverifikasi 20 kontroler pada satu segmen PLC dan komunikasi stabil sepanjang 120 m pada baud 19200.
Modbus RTUintegrasi PLCintegrasi DCS
