SXC-D32L — Kontrol Delta P terintegrasi

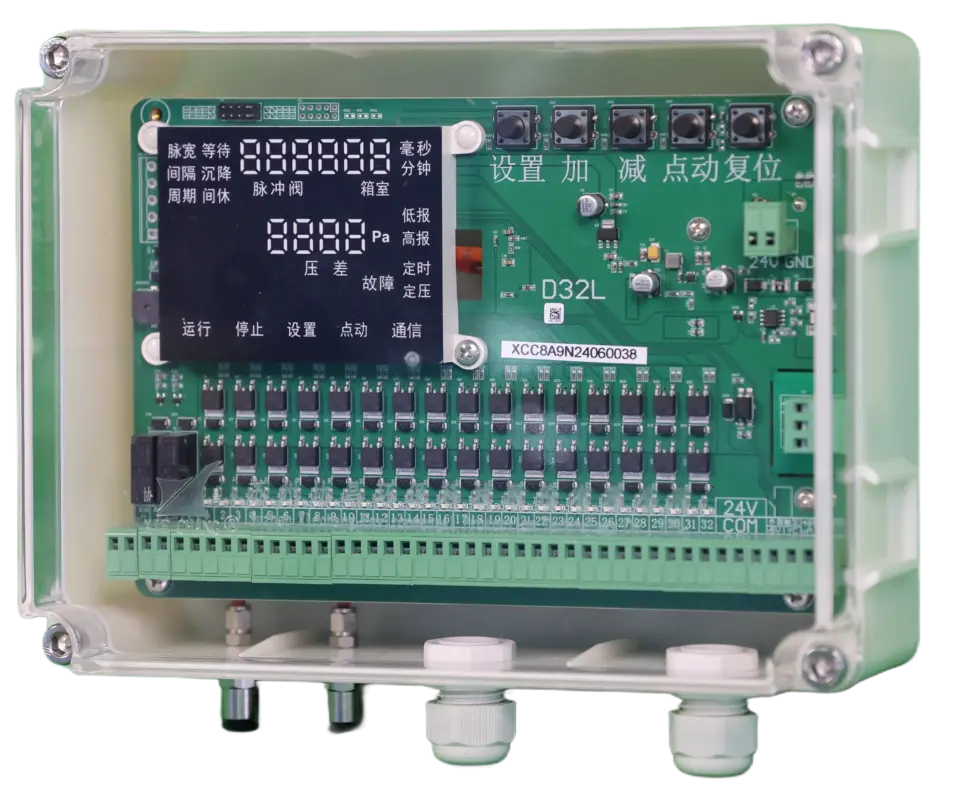

Kontroler pulse tekanan diferensial Delta P SXC-D32L
Kontroler pulse tiga-dalam-satu dengan sensor tekanan diferensial terintegrasi, menggabungkan kontrol katup sekuensial, pembersihan cerdas berbasis kebutuhan, dan alarm Delta P tinggi/rendah dalam satu panel untuk operasi baghouse yang efisien.
Parameter teknis
Spesifikasi operasi inti.
Nomor modelSXC-SK01-C8A9-D32L-P (dijual sebagai SXC-D32L, dengan sensor ΔP bawaan)
Kapasitas kontrol32 saluran; katup pulse dan katup lift (offline) dialokasikan bebas
Mode pembersihanOnline atau offline, dapat dipilih
Tegangan inputAC220V (±10%) 50Hz atau DC24V (±10%) — salah satu boleh dihubungkan
Tegangan outputDC24V
Arus output1.5A
Sensor ΔP bawaanPengambilan sampel tekanan ruang 0–3000 Pa; tampilan ΔP di layar dan kalibrasi nol
Mode pemicuSekuensial berbasis waktu / terpicu ΔP / ΔP dengan fallback waktu; start-stop jarak jauh melalui Modbus
Alarm ΔPNilai alarm tinggi dan rendah yang dapat disetel dengan output relai
KomunikasiRS485 Modbus-RTU — unggah status, pengaturan parameter, start/stop jarak jauh; interkoneksi master–slave
Alamat Modbus / baud rateAlamat 0–127; baud 4800–115200 (default 9600)
Deteksi putus katupSirkuit katup yang putus terdeteksi dan dapat dibaca melalui Modbus
Rentang lebar pulse10–9999 ms dengan langkah 1 ms (default 80 ms)
Rentang interval pulse1–600 s dengan langkah 1 s (default 1 s)
Rentang waktu siklus0–9999 min (default 0 min)
Tunda mulai0–300 s (default 5 s)
Waktu tunggu katup lift0–60 s (default 8 s)
Waktu endap katup lift0–60 s (default 8 s)
Waktu jeda katup lift0–9999 s (default 10 s)
EnclosureCangkang PC gantung transparan, 190 × 255 × 105 mm (tersedia varian enclosure logam JK02)
Lingkungan kerja−20°C hingga +60°C; kelembapan relatif ≤85%
Standar produk
Pengurutan, penginderaan, dan pembersihan berbasis kebutuhan yang terintegrasi.
Integrasi tiga-dalam-satuPengurutan pulse, pengukuran tekanan diferensial, dan logika pembersihan/alarm berbagi satu panel kontroler
Sensor DP internalKoneksi langsung ke pipa udara memungkinkan pembersihan berbasis kebutuhan tanpa panel tampilan tekanan terpisah
Empat mode pemicuPilih pembersihan berbasis waktu, Delta P, campuran dengan fallback, atau berdasar perintah Modbus sesuai strategi kontrol baghouse
Pembersihan online / offlineKatup pulse dan katup lift dialokasikan bebas di seluruh saluran untuk pembersihan online atau offline
Pemantauan digitalTampilan mengidentifikasi urutan katup pulse yang aktif untuk pengaturan dan pemecahan masalah yang lebih mudah
Kontrol alarmNilai pemicu dan nilai kembali tekanan diferensial tinggi dan rendah yang independen mendukung pemantauan kondisi filter
Video produk
Video demonstrasi dan panduan pemilihan terkait.
Kontroler pulse diferensial tekanan SXC-D32L
Gambar teknik
Dimensi pemasangan untuk produk ini.
🔍 Klik untuk memperbesarSXC-SK01-C8A9-D32L
SXC-SK01-C8A9-D32L · 32 kanal · kontroler pulse ΔP — Gambar enclosure & pemasangan
| Overall width | 255 mm |
|---|---|
| Overall height | 190 mm |
| Depth | 105 mm |
| Mounting hole spacing (W) | 234 mm |
| Mounting hole spacing (H) | 174 mm |
🔍 Klik untuk memperbesarSXC-JK02-C8A9-D32L
SXC-JK02-C8A9-D32L · 32 kanal · kontroler pulse tipe kabinet dinding — Gambar enclosure & pemasangan
| Overall height | 300 mm |
|---|---|
| Overall width | 300 mm |
| Depth | 132 mm |
| Incl. mounting ears | 340 × 315 mm |
| Keyhole slots | Ø12 · slot width 7 mm |
| Ear hole spacing | 200 / 214 mm |
Basis pengetahuan
Jawaban praktis untuk produk ini.
Pemecahan masalah
Bagaimana cara menggunakan tekanan diferensial (DP) untuk mengetahui apakah pembersihan pulse Anda bekerja?
Dengan kontrol clean-on-demand, DP seharusnya membentuk pola gigi gergaji (sawtooth) dalam jendela sekitar 1 inci kolom air (~249 Pa) di antara setpoint tinggi dan rendah. Jika DP tidak dapat turun ke setpoint rendah melalui pulse, atau pulse terjadi terus-menerus, masalahnya ada pada filter atau suplai udara.
tekanan diferensialDPsetpoint
Pemecahan masalah
Bagaimana over-pulsing memengaruhi katup pulse dan filter, dan bagaimana setpoint sebaiknya disetel?
Setiap pulse melenturkan media filter, sehingga over-pulsing memperpendek masa pakai kantong dan memboroskan udara bertekanan. Setel batas DP tinggi/rendah yang realistis agar collector menghabiskan sebagian besar waktunya di antara keduanya alih-alih bersiklus terus-menerus — dan jangan melakukan over-pulsing untuk menutupi udara yang buruk atau filter yang sudah habis.
frekuensi pulsepenyetelan setpointmasa pakai kantong
Pemecahan masalah
Katup pulse menembak tetapi tekanan diferensial tidak mau turun — apa yang harus saya periksa?
Telusuri rantai pembersihan: pastikan setiap katup pulse benar-benar terbuka dengan hentakan tajam, periksa bahwa tangki receiver udara mempertahankan tekanan sepanjang siklus pembersihan, inspeksi pipa semprot dan kelurusan nozel, tinjau on-time dan interval pulse pada kontroler, dan pastikan udara suplai bersih, kering, serta pada tekanan nominal katup. Jika pulse kuat dan udaranya benar tetapi DP tetap tidak pulih, kemungkinan kantong filter sudah buntu — rencanakan penggantian kantong alih-alih hanya menurunkan setpoint.
tekanan diferensial tidak turunpembersihan pulse tidak bekerjapemecahan masalah DP tinggi
Pemecahan masalah
Katup pulse terus menembak tetapi tekanan diferensial tidak mau turun — mungkinkah hopper penyebabnya?
Ya — hopper yang tidak dikosongkan tepat waktu adalah penyebab tersembunyi yang klasik. Ketika debu menjembatani (bridging) atau menumpuk hingga zona kantong, debu itu terangkat kembali (re-entrainment) dan mengendap lagi di kantong yang baru saja Anda bersihkan, sehingga kontroler DP terus memicu katup sementara DP tetap tidak turun. Hasilnya adalah pulse terus-menerus yang memboroskan udara bertekanan dan menambah siklus diafragma tanpa memperbaiki apa pun. Sebelum menyalahkan katup, periksa hopper: pastikan pembuangan (rotary airlock, konveyor sekrup, atau katup) berjalan, dan bersihkan bridging atau penumpukan.
hopper tidak membuangbridging debuover-pulsing katup pulse
Tanya jawab produk
Kapan sebaiknya Anda memilih kontroler pulse offline SXC-D32L (SK01-C8A9-D32L)?
Pilih SXC-D32L saat baghouse berkompartemen membutuhkan fleksibilitas lebih daripada pembagian saluran tetap: saluran-salurannya dapat dialokasikan bebas antara katup pulse dan katup lift, dan sensor tekanan diferensial bawaan memungkinkannya membersihkan berdasarkan kebutuhan serta membunyikan alarm ΔP tinggi/rendah tanpa instrumen eksternal apa pun. Semua rentang dan default pabrik ada di tabel parameter teknis pada halaman ini.
SXC-D32LC8A9-D32Lkapan memilih D32L
