SXC-SK01-C8A8-205L — Kontroler online/offline dengan katup lift

Kontroler pulse offline SXC-SK01-C8A8-205L

Kontroler pulse online/offline untuk baghouse berkompartemen: 20 saluran katup pulse plus 5 saluran katup lift, sekuensing offline tunggu–endap–jeda yang dapat dikonfigurasi, tampilan status digital, dan komunikasi Modbus-RTU ke PLC atau DCS Anda.

Lihat Spesifikasi TeknisMinta Penawaran

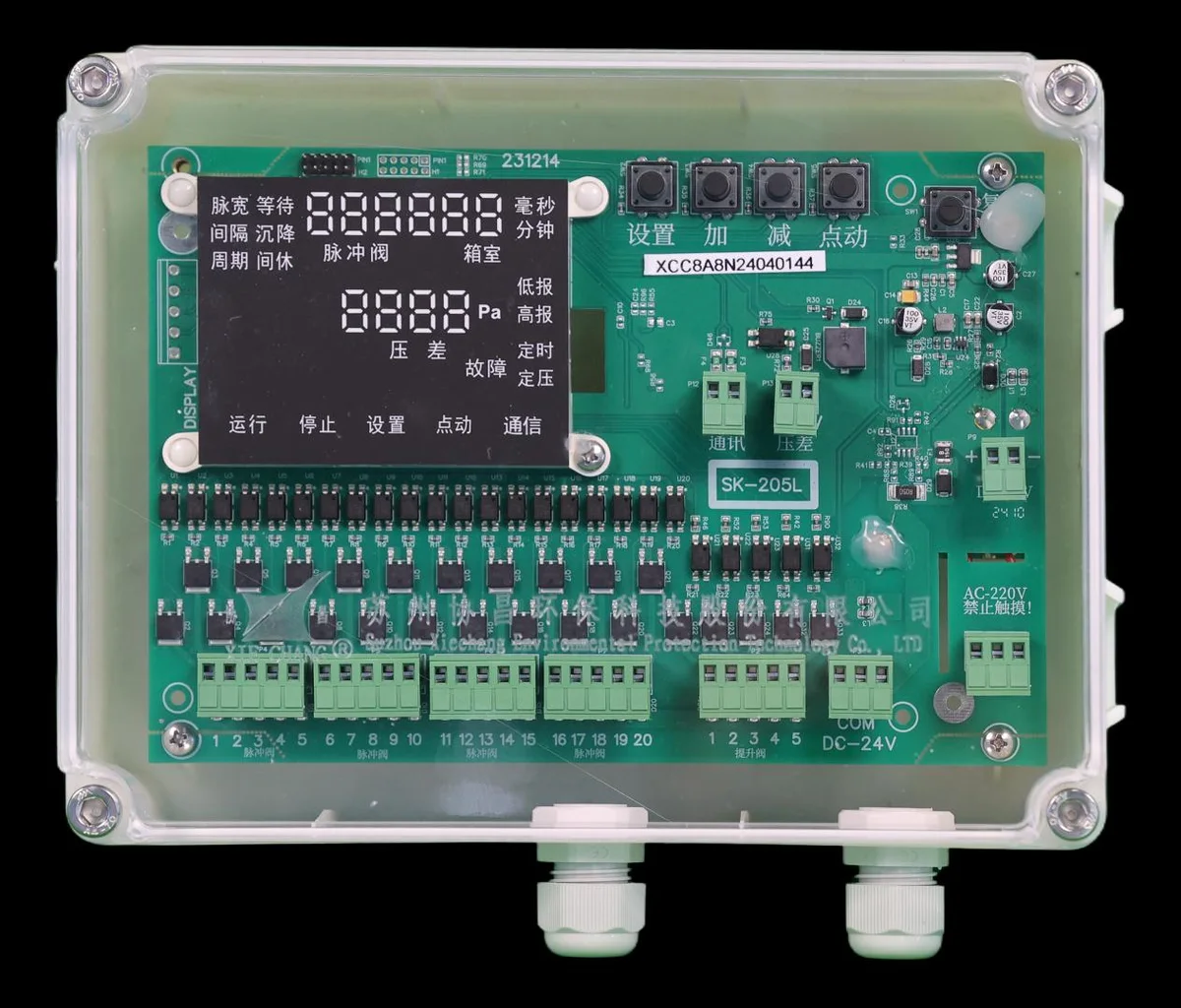

Kontroler pulse offline Xiechang® SXC-SK01-C8A8-205L dengan 20 saluran katup pulse dan 5 saluran katup lift

Parameter teknis

Spesifikasi operasi inti.

Saluran katup pulse20
Saluran katup lift5 (katup kompartemen offline)
Mode pembersihanOnline atau offline, dapat dipilih
Tegangan inputAC220V @50Hz atau DC24V — keduanya dapat dihubungkan
Tegangan outputDC24V
Arus output1.2A
Daya pengenal30W
KomunikasiRS485 Modbus-RTU — kontrol jarak jauh dari komputer host / PLC / DCS
Alamat Modbus / baud rateAlamat 0–127; baud rate 4800–115200 (default 9600)
Tunda mulai0–300 s
Rentang lebar pulse10–9999 ms dengan langkah 1 ms (default 80 ms)
Rentang interval pulse1–600 s dengan langkah 1 s (default 1 s)
Rentang waktu siklus0–9999 min (default 0 min)
Waktu tunggu katup lift0–60 s (default 8 s)
Waktu endap katup lift0–60 s (default 8 s)
Waktu jeda katup lift0–999 s (default 10 s)
Mode pemicuSekuensial berbasis waktu / kontak kering tekanan diferensial; pemicu kontak kering jarak jauh
EnclosureCangkang PC gantung transparan, 190 × 255 × 105 mm
Lingkungan kerja−20°C hingga +60°C; kelembapan relatif ≤85% (tanpa kondensasi)

Standar produk

Pembersihan offline dengan katup lift, dalam satu kontroler kompak.

Online/offline dalam satu unitBeralih antara pembersihan online dan pembersihan kompartemen offline tanpa perangkat keras tambahan
Sekuensing katup liftTimer tunggu, endap, dan jeda khusus mengoordinasikan 5 saluran katup lift dengan pulsing
Siap PLC/DCSModbus-RTU melaporkan status serta menerima perubahan parameter dan start/stop jarak jauh
Debug jog di lokasiTembakkan katup satu per satu dari panel selama komisioning
Tampilan digitalLayar segmen menampilkan saluran katup pulse aktif, kompartemen, dan hitung mundur secara langsung
Input daya gandaSuplai AC220V atau DC24V pada unit yang sama

Sertifikasi

Lini produk ini tersertifikasi pihak ketiga.

Lihat semua sertifikat →
Verifikasi Kesesuaian EMC (CE) — kontroler pulse SXC-SK01-C8A1/C8A8/C8A9🔍 Klik untuk memperbesar

Sertifikasi produk

Model yang tercakup (4)

SXC-SK01-C8A1 · SXC-SK01-C8A8 · SXC-SK01-C8A9 · SXC-SK01-C8A

Verifikasi Kesesuaian EMC (CE) — kontroler pulse SXC-SK01-C8A1/C8A8/C8A9

No. sertifikatCEJS25020766656
Diterbitkan olehGlobal Testing Services Co., Ltd. (Shanghai)
Diterbitkan2025-03-10
Berlaku hingga2030-03-09
StandarEN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021
Butuh PDF asli?
Sertifikat CE (LVD + EMC) — kontroler pulse seri SXC-SK01-C8A🔍 Klik untuk memperbesar

Sertifikasi produk

SXC-SK01-C8A1 · SXC-SK01-C8A8 · SXC-SK01-C8A9

Sertifikat CE (LVD + EMC) — kontroler pulse seri SXC-SK01-C8A

No. sertifikatCLJS25091275734
Diterbitkan olehGlobal Testing Services Co., Ltd. (GTS)
Diterbitkan2025-09-18
Berlaku hingga2030-09-17
StandarEN 61010-1:2010+A1:2019, EN IEC 61326-1:2021, EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021
Butuh PDF asli?

Gambar teknik

Dimensi pemasangan untuk produk ini.

Basis pengetahuan

Jawaban praktis untuk produk ini.

Lihat semua
Aplikasi

Kapan sebaiknya Anda memilih SXC-SK01-C8A8-205L, dan apa yang sebenarnya dilakukan mode offline-nya?

Pilih SXC-SK01-C8A8-205L untuk baghouse berkompartemen yang membutuhkan pembersihan offline: tata letak "205L"-nya memadukan 20 saluran katup pulse dengan 5 saluran katup lift. Dalam mode offline ia mengisolasi satu kompartemen pada satu waktu — menutup katup lift, menunggu aliran udara berhenti, mem-pulse kantong dalam udara diam, membiarkan debu mengendap, membuka kembali, lalu berpindah — yang membersihkan jauh lebih efektif daripada mem-pulse melawan aliran udara yang terus berlangsung.

SXC-SK01-C8A8-205Lsekuens pembersihan offlinekoordinasi katup lift
Aplikasi

Apa perbedaan pembersihan pulse online dan offline, dan apa arti waktu tunggu, endap, dan jeda katup lift?

Pembersihan online memulse katup saat kompartemen tetap menyaring; pembersihan offline lebih dulu menutup katup lift kompartemen untuk menghentikan filtrasi, lalu memulse kantong-kantongnya, sehingga debu mengendap ke hopper alih-alih menempel kembali pada kantong tetangga. Kontroler offline mengurutkan ini dengan tiga timer: tunggu (setelah katup lift menutup, sebelum pulsing), endap (setelah pulsing, sebelum katup lift membuka kembali), dan jeda (sela sebelum kompartemen berikutnya mulai).

pembersihan onlinepembersihan offlinekatup lift
