Beranda / Katup pulse jet / Katup pulse Watson®

Seri ulir Watson® WPS-CA/TG

Katup pulse ulir

Katup pulse ulir Watson® menggunakan badan tipe siku yang kokoh dengan koneksi ulir G standar untuk sistem pembersihan pulse-jet baghouse. Rentang WPS-CA/TG mencakup model DN20 hingga DN76 untuk koneksi blowpipe yang stabil, penyaluran pulse yang andal, dan tugas penangkapan debu industri siklus tinggi.

Lihat rentang model TGMinta penawaran

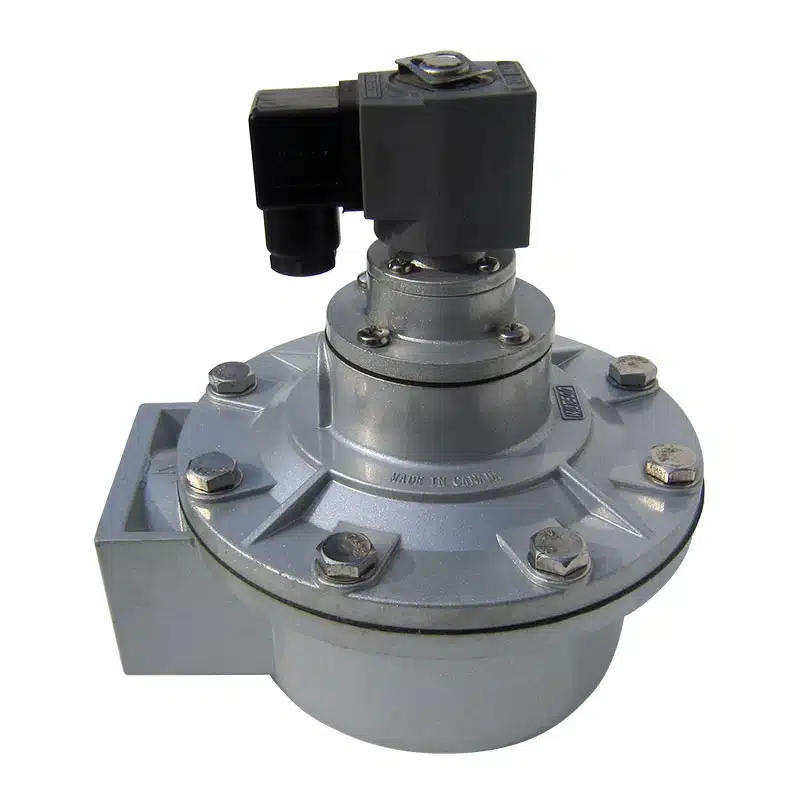

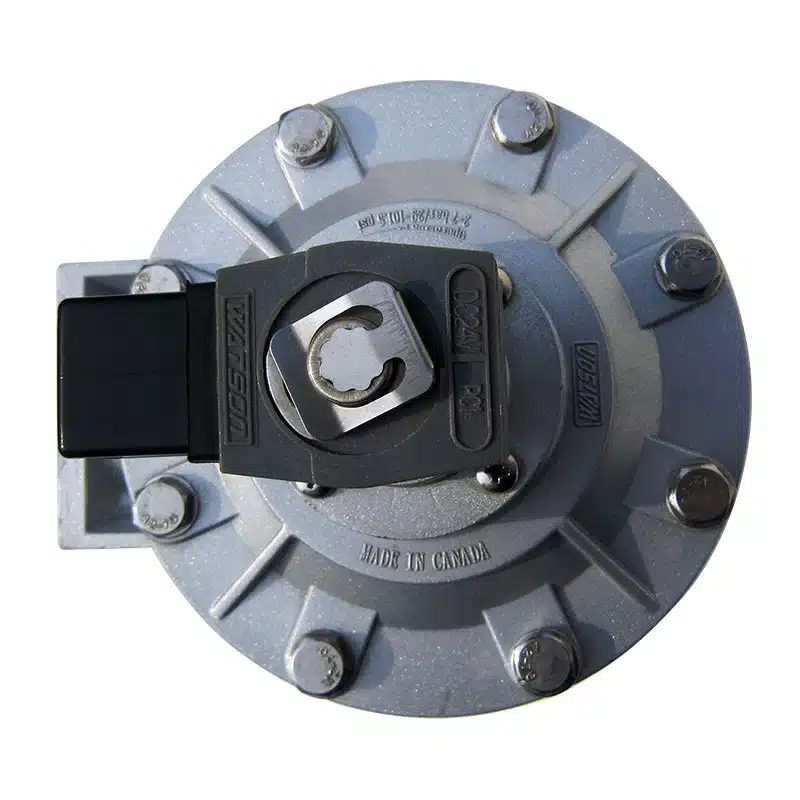

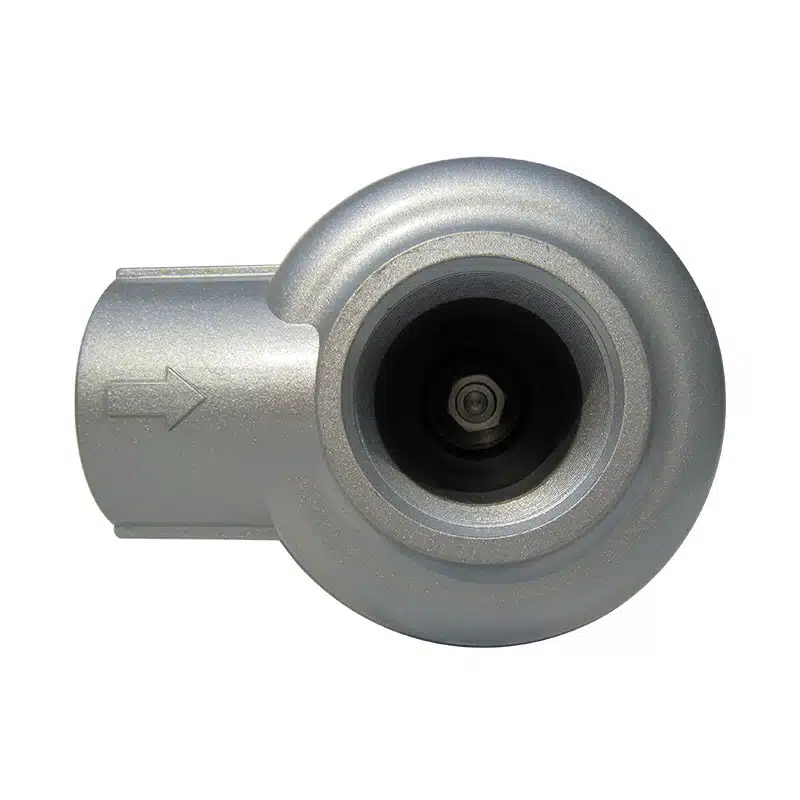

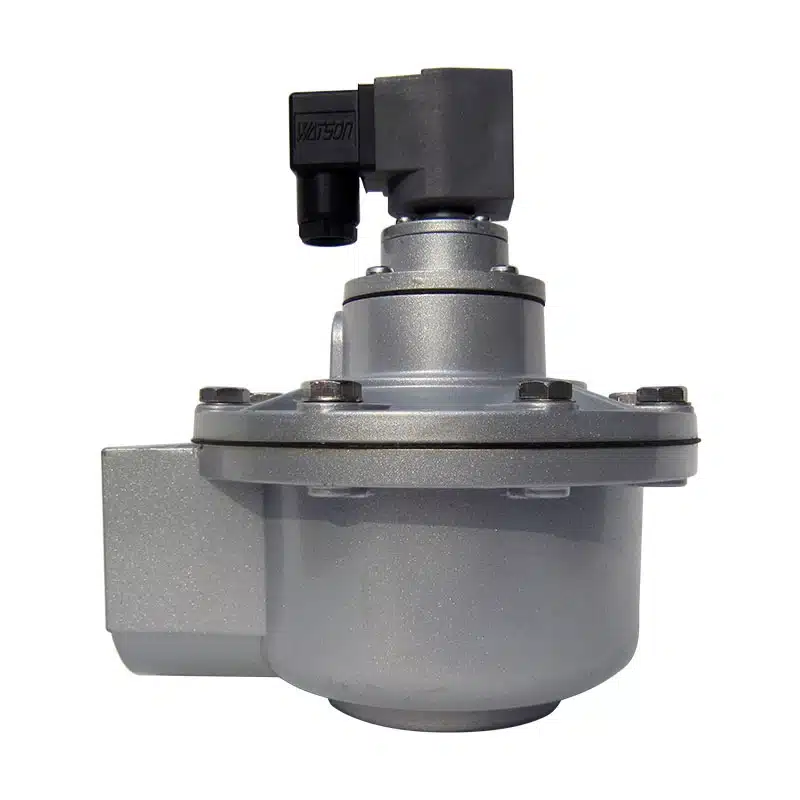

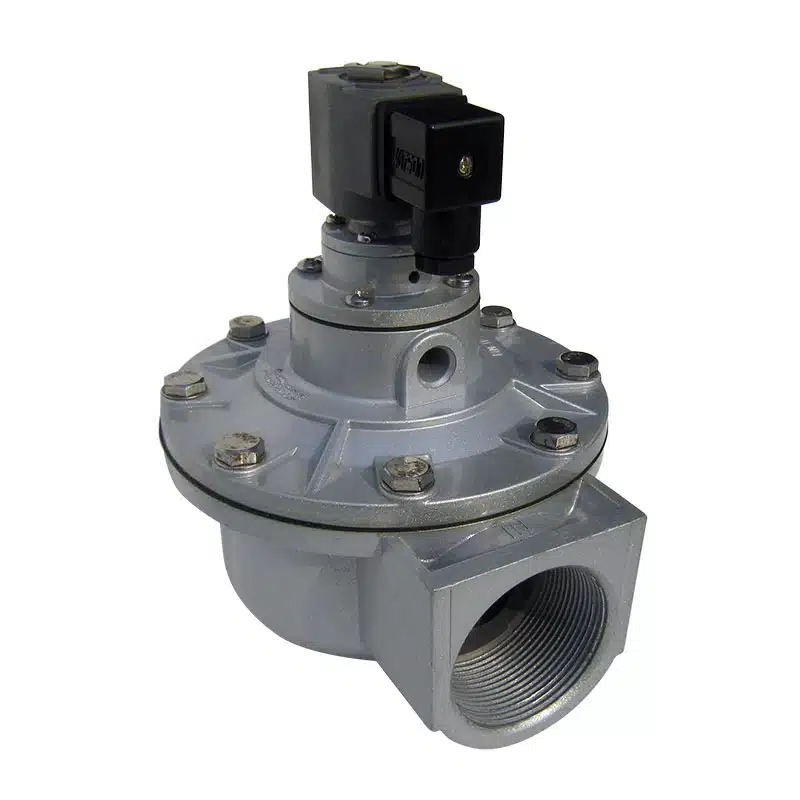

Tampilan utama katup pulse ulir Watson®

Spesifikasi operasi universal

Kondisi operasi untuk seluruh rangkaian WPS-CA.

Tekanan kerja0.4-0.6 MPa (4-6 bar)
Media kerjaUdara bersih
Catu dayaDC24V, AC220V/50Hz to AC240V/60Hz
Kelas proteksiIP65
Lingkungan kerjaNormal: -20°C hingga 80°C; suhu tinggi: 55°C hingga 180°C
Kelembaban Relatif≤85%

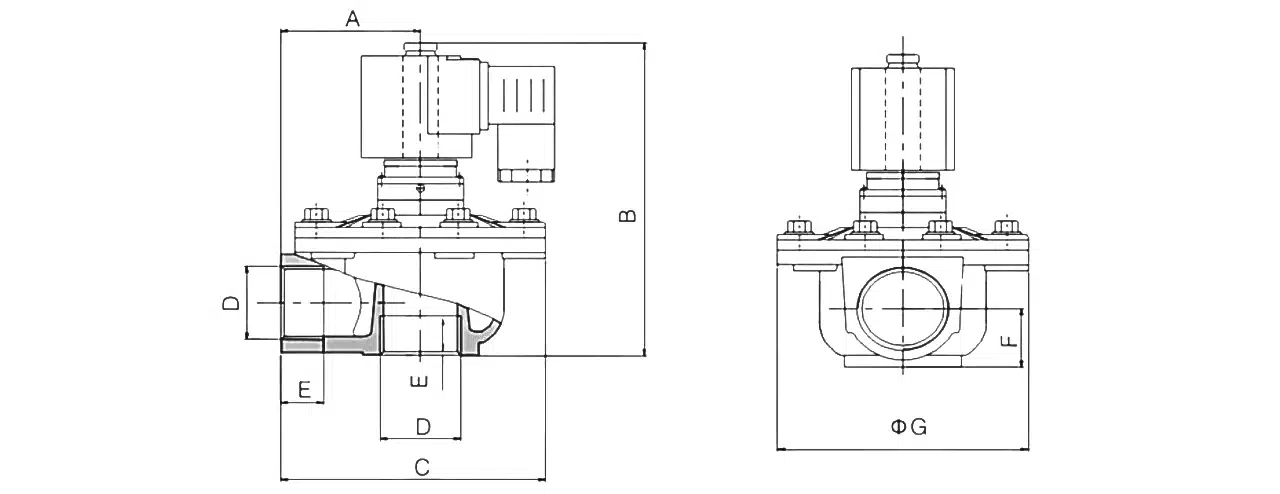

Rangkaian model lengkap

Model katup pulse ulir Watson® WPS-CA/TG.

Tekanan kerja 0.4-0.6 MPa · udara bersih · DC24V atau AC220V/50Hz-AC240V/60Hz · IP65 · tersertifikasi CE / CCC / RoHS

TipeNo. modelUkuran (inci)Ukuran DNKelas Ex-proof
UlirWPS-CA/TG20G3/4"DN20Diafragma tunggal
UlirWPS-CA/TG25G1"DN25Diafragma tunggal
UlirWPS-CA/TG40G1 1/2"DN40Diafragma ganda
UlirWPS-CA/TG50G2"DN50Diafragma ganda
UlirWPS-CA/TG62G2 1/2"DN65Diafragma ganda
UlirWPS-CA/TG76G3"DN76Diafragma ganda

Standar produk

Keunggulan katup pulse ulir Watson®.

SertifikasiCE, CCC, RoHS
Tingkat perlindungan (IP)IP65
KoneksiKoneksi ulir G standar mendukung pemasangan yang kokoh dan kompatibel luas pada blowpipe berulir.
Badan katupKonstruksi tipe siku yang diperkuat sesuai untuk tugas pembersihan pulse-jet bertekanan tinggi.
Tugas suhu tinggiOpsi diafragma suhu tinggi mendukung aplikasi baghouse pembangkit listrik, peleburan, dan insinerasi.

Sertifikasi

Lini produk ini tersertifikasi pihak ketiga.

Lihat semua sertifikat →
Sertifikat Kesesuaian Explosion-Proof (NEPSI) — katup pulse explosion-proof seri WPS-F🔍 Klik untuk memperbesar

Sertifikasi produk

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

Sertifikat Kesesuaian Explosion-Proof (NEPSI) — katup pulse explosion-proof seri WPS-F

No. sertifikatGYB25.2393X
Diterbitkan olehShanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
Diterbitkan2025-07-30
Berlaku hingga2030-07-29
StandarGB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022
Butuh PDF asli?
Sertifikat Kesesuaian UL — Recognized Component, rakitan koil untuk katup yang dioperasikan secara elektrik🔍 Klik untuk memperbesar

Sertifikasi produk

WPS-TZ-XQ (suffix A, B, C, D or E)

Sertifikat Kesesuaian UL — Recognized Component, rakitan koil untuk katup yang dioperasikan secara elektrik

No. sertifikat20150423-MH49402 (Report Reference MH49402-20130423)
Diterbitkan olehUL LLC
Diterbitkan2015-04-23
StandarUL 429, CAN/CSA C22.2 No. 139-10
Butuh PDF asli?

Gambar teknik

Dimensi pemasangan untuk produk ini.

WPS-CA/TD20 · katup ulir luar / flameproof — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/TD20

WPS-CA/TD20 · katup ulir luar / flameproof — Gambar Pemasangan

Overall height162 [6.38]
Inlet pipe-port outer diameter (top of detail)phi27 [1.06]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 1🔒
Inlet pipe-port wall/step🔒

+9 dimensi lainnya

Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/TD25 · katup ulir luar / flameproof — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/TD25

WPS-CA/TD25 · katup ulir luar / flameproof — Gambar Pemasangan

Overall height🔒
Inlet pipe-port outer diameter (top of detail)phi34 [1.34]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer🔒
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 dimensi lainnya

Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-CA/TD40 · katup ulir luar / flameproof — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-CA/TD40

WPS-CA/TD40 · katup ulir luar / flameproof — Gambar Pemasangan

Overall height🔒
Inlet pipe-port outer diameter (top of detail)🔒
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 dimensi lainnya

Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-F-CA/TG25 · katup ulir luar / flameproof — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-F-CA/TG25

WPS-F-CA/TG25 · katup ulir luar / flameproof — Gambar Pemasangan

Overall height136 [5.35]
Inlet port threadG1"
Outlet port thread🔒
Inlet neck length / in offset🔒
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)27 [1.06]

+3 dimensi lainnya

Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja

WPS-F-CA/TG40 · katup ulir luar / flameproof — Gambar PemasanganDimensi tersedia berdasarkan permintaan

WPS-F-CA/TG40

WPS-F-CA/TG40 · katup ulir luar / flameproof — Gambar Pemasangan

Overall height🔒
Inlet port thread🔒
Outlet port threadG1-1/2"
Inlet neck length / in offset34 [1.3]
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)28 [1.1]

+3 dimensi lainnya

Dapatkan gambar & dimensi lengkap

Gambar asli dikirim setelah permintaan · balasan dalam satu hari kerja
